Технические характеристики DreamSourceLab DSLogic U2Basic
| Количество каналов | 16 |
| Максимальная частота дискретизации | 100 МГц |
| Максимальная полоса пропускания | 30 МГц |
| Режим потока (глубина выборки) | 100 МГц при использовании 3 каналов 50 МГц при использовании 6 каналов 25 МГц при использовании 12 каналов 20 МГц при использовании 16 каналов |
| Режим буфера (частота сэмплирования) | 100 МГц при использовании 16 каналов |
| Максимальная глубина | 16 Гб (режим буфера) 64 Мб (режим потока) |
| Внутренняя память | 54 Мбит |
| Минимальный импульс захвата | 5 нс |
| Пороговое напряжение | 0 - 5 В (шаг 0,1 В) |
| Диапазон входного напряжения | от - 30 В до 30 В |
| Входное сопротивление | 250 кОм, 7 пФ |
| Анализ протоколов | I2C, SPI, UART, CAN, PWM, 1-WIRE, I2S, JTAG, SWD, IR NEC, MDIO, SD CARD, USB сигнал |
| Формат данных для анализа | CSV, VCD, GNUPLOT и другие форматы |
| Автоматические измерения | ширина импульса, период, частота, рабочий цикл |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Напряжение источник питания | 5 В DC ± 5% |
| Потребляемая мощность | максимум 2 Вт |
| Поддержка программного обеспечения | Windows XP, VISTA, 7, 8, 10 Mac OS x 10.8 или выше Linux Ubuntu, Fedora, Arch и другие |
| ESD защита | есть |
| Материал корпуса | алюминий с ЧПУ |
| Длина кабеля USB Type-C | 1 м |
| Длина микрощупов | 24 см |
| Габариты | 190 x 120 x 55 мм |
| Вес брутто | 234 г |
| Комплектация | логический анализатор DreamSourceLab DSLogic – 1 шт |
| кабель USB Type-C – 1 шт микрощупы – 1 комплект тестовые зажимы – 16 шт |
|

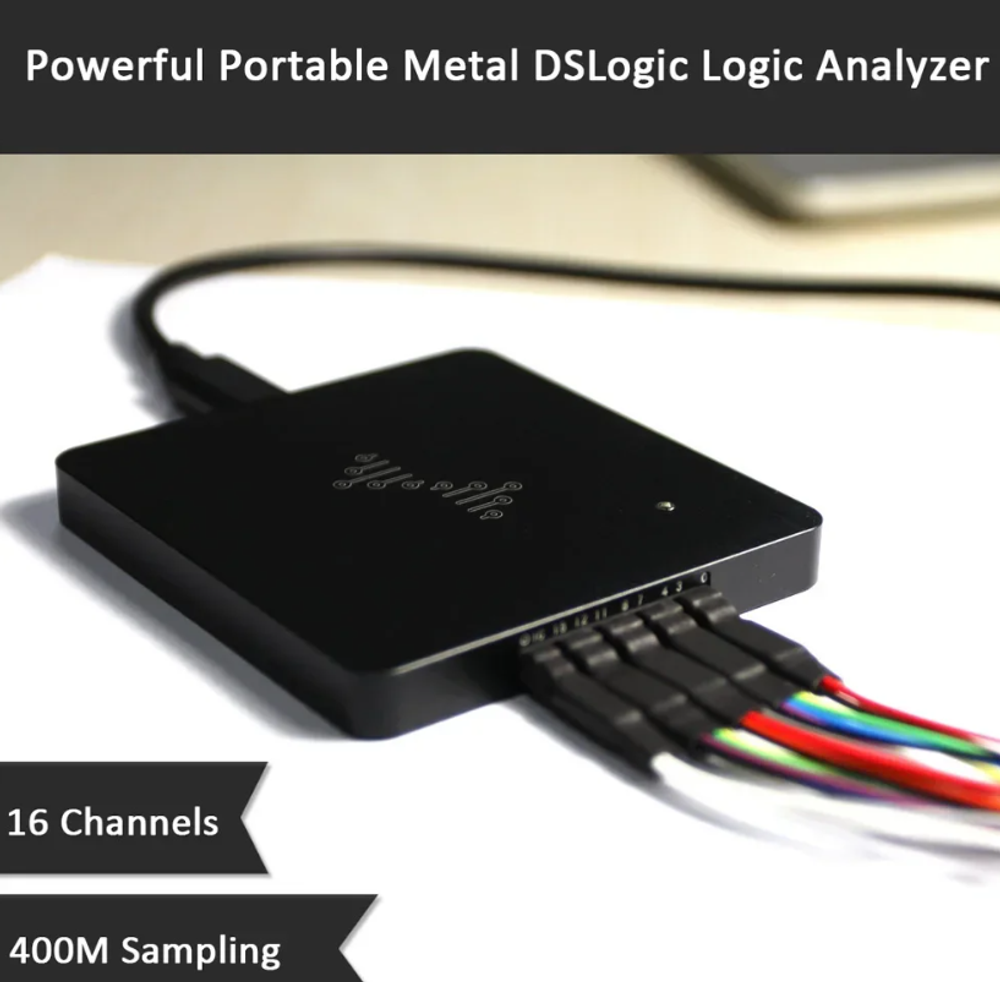

Логический анализатор DreamSourceLab DSLogic U2Basic: 16 каналов для точной диагностики цифровых систем
Логический анализатор DSLogic U2Basic — это компактный инструмент, который превращает анализ цифровых сигналов в простой и наглядный процесс. С его помощью можно декодировать протоколы, искать ошибки в шинах данных и контролировать работу микроконтроллеров. Устройство подойдет как для профессиональных разработчиков, так и для энтузиастов, работающих над DIY-проектами.
Главные особенности
- 16 каналов — одновременно анализируйте несколько линий данных (например, SPI + I2C + UART) без потери информации.
- Частота дискретизации до 100 МГц — захватывайте кратковременные импульсы длительностью от 5 нс.
- Поддержка 14+ протоколов — от базовых (I2C, UART) до специализированных (JTAG, USB, CAN).
- Два режима работы — потоковый (реальное время) и буферный (глубина до 16 Гб для длительных записей).

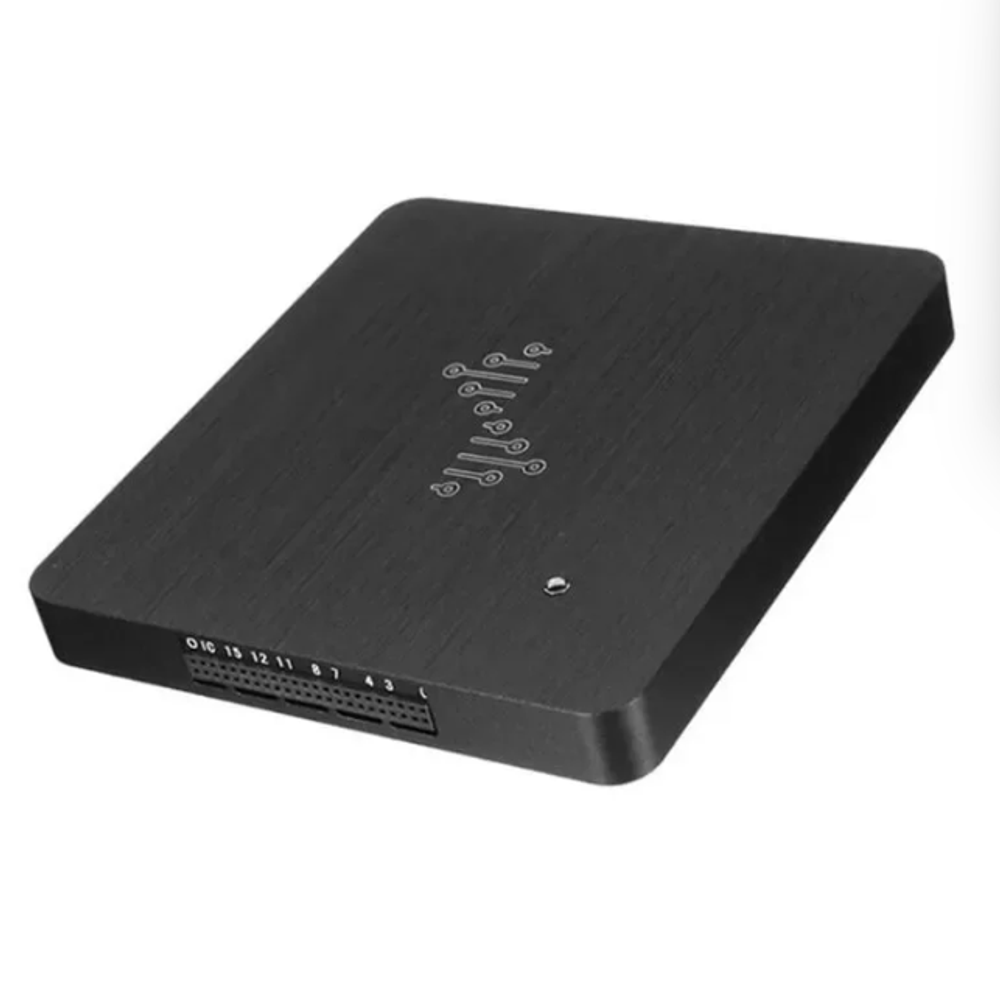

Алюминиевый корпус с ЧПУ-обработкой защищает анализатор от перегрева, а встроенная ESD-защита предотвращает повреждение чувствительных компонентов.
Где пригодится DS Logic U2Basic?
- Разработка устройств IoT — отладка обмена данными между датчиками и микроконтроллерами.
- Ремонт электроники — поиск сбоев в шинах памяти компьютеров или смартфонов.
- Образование — изучение принципов работы цифровых интерфейсов на лабораторных работах.
Пример: При создании умного дома вы можете подключить анализатор к шине I2C, чтобы проверить корректность передачи данных между Arduino и дисплеем. Режим потока покажет обмен в реальном времени, а встроенный декодер преобразует биты в читаемые команды.
Преимущества перед аналогами
- Кроссплатформенность — работает на Windows, macOS, Linux.
- Гибкие настройки — пороговое напряжение регулируется от 0 до 5 В с шагом 0.1 В.
- Компактность — размером с кредитную карту (79×74 мм), вес 234 г.
В отличие от громоздких анализаторов, DSLogic U2Basic легко взять с собой в полевые условия или использовать в мобильной лаборатории.
