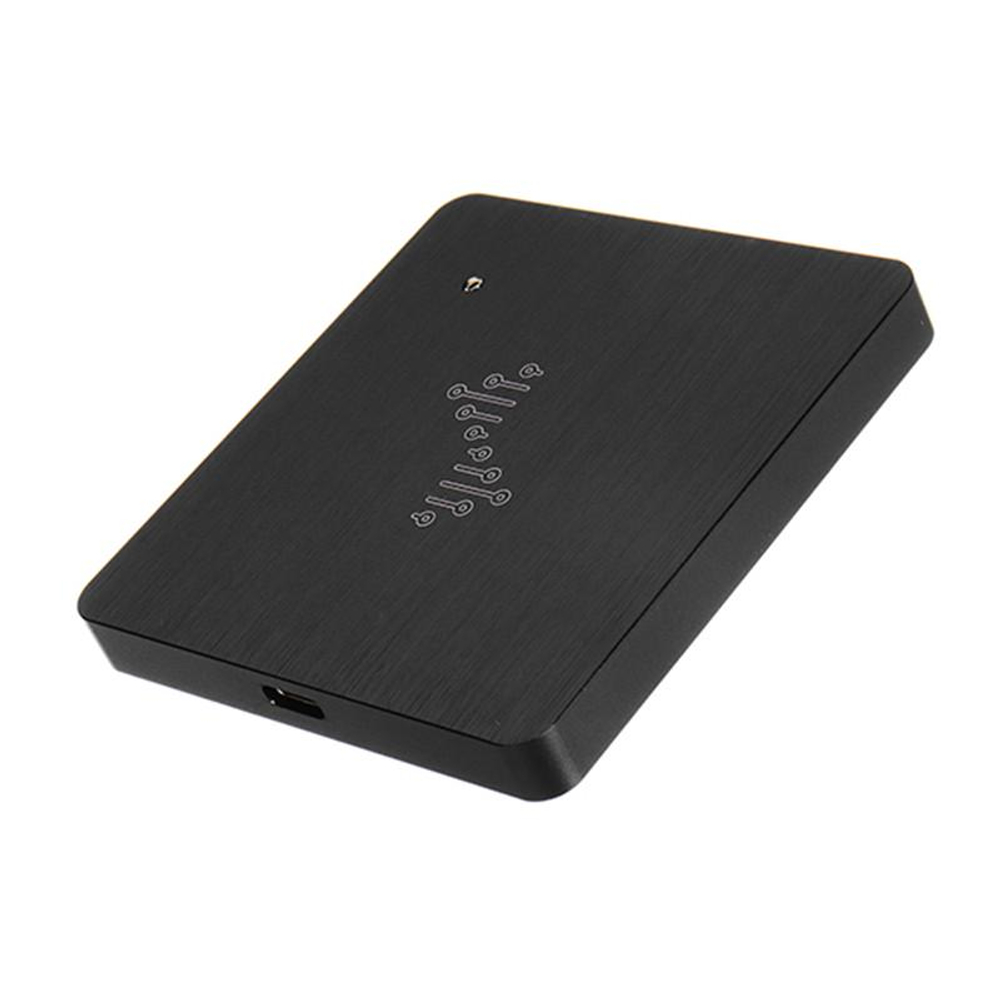

Логический анализатор DSLogic: 16 каналов, до 400 МГц, USB‑подключение
Профессиональный инструмент для отладки и анализа цифровых схем. Позволяет захватывать, визуализировать и декодировать сигналы в реальном времени, ускоряя разработку и диагностику электронных устройств.
Ключевые возможности
-
одновременный анализ 16 цифровых каналов;
-
максимальная частота дискретизации до 400 МГц (в зависимости от режима);
-
подключение к ПК через USB Type‑C (питание и передача данных);
-
поддержка популярных протоколов: I²C, SPI, UART, CAN, I²S и др.;
-
встроенный буфер памяти 256 Мбит для длительных захватов;
-
совместимость с ПО DSView (Windows, Linux, macOS).
Технические характеристики
-
Количество каналов: 16 (CH0–CH15).
-
Максимальная частота дискретизации:
-
400 МГц (1 канал);
-
200 МГц (2 канала);
-
100 МГц (4 канала);
-
50 МГц (8–16 каналов).
-
-
Глубина буфера: 256 Мбит (до 64 млн точек при 4 каналах).
-
Входное напряжение: 0–5,5 В (совместим с уровнями 1,8 В, 2,5 В, 3,3 В, 5 В).
-
Погрешность измерения: < 1 %.
-
Интерфейс подключения: USB Type‑C (USB 3.0 Gen 1).
-
Питание: от USB (5 В, 0,5 А).
-
Размеры корпуса: 79 × 74 × 9 мм.
-
Вес: 80 г.
-
Рабочая температура: 0 … 50 °C.
Функциональные разъёмы
-
16‑контактный разъём Dupont 1,27 мм — основные каналы (CH0–CH15).
-
CK — внешний тактовый вход.
-
TI — вход внешнего триггера.
-
TO — выход триггера для синхронизации.
Программное обеспечение (DSView)
-
интуитивно понятный интерфейс для настройки захвата;
-
визуализация сигналов в виде осциллограмм;
-
автоматическое декодирование протоколов;
-
гибкая система триггеров (до 8 условий);
-
экспорт данных в CSV, VCD, TXT;
-
поддержка плагинов для кастомных протоколов.
Области применения
-
отладка микроконтроллерных систем;
-
анализ интерфейсов передачи данных (SPI, I²C, UART);
-
тестирование FPGA и ПЛИС;
-
диагностика неисправных плат;
-
образовательные проекты по электронике;
-
разработка IoT‑устройств.
Преимущества
-
Высокая скорость — до 400 МГц для быстрой отладки.
-
Глубокий буфер — длительные захваты без потери данных.
-
Универсальность — поддержка множества протоколов.
-
Портативность — компактный корпус и питание от USB.
-
Кросс‑платформенность — работа с Windows, Linux, macOS.
-
Простота использования — интуитивное ПО DSView.
