Линейка однокристальных приемопередатчиков (трансиверов) SX127x производства Semtech реализует технологию дальней связи LoRa (Long Range) используя ряд алгоритмов широкополосной радиосвязи дополняющих традиционную гауссовскую частотную манипуляцию.
Особенностью устройств данной серии является высокая стойкость к интерференционным помехам, неизбежным при плотной загрузке используемой полосы частот. Уровень стойкости составляет 100 дБ.
Это позволило достичь расстояния связи в условиях плотной городской застройки до 5 км. На открытом пространстве связь возможна до 15 км.

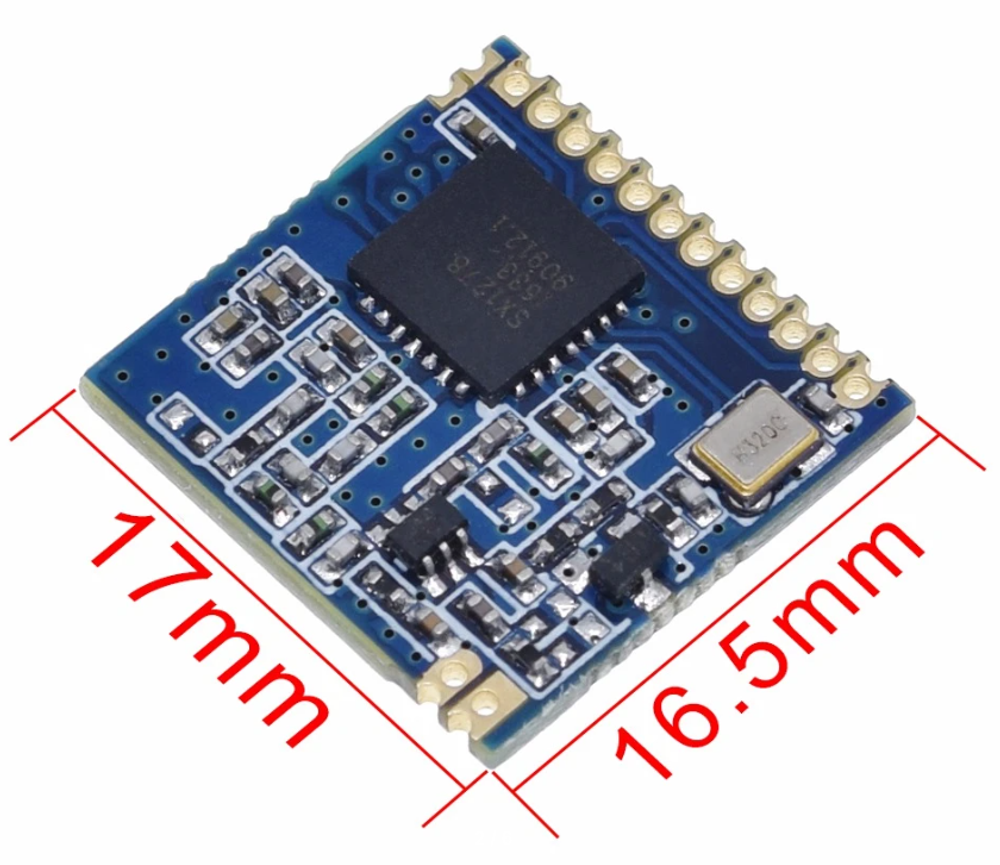

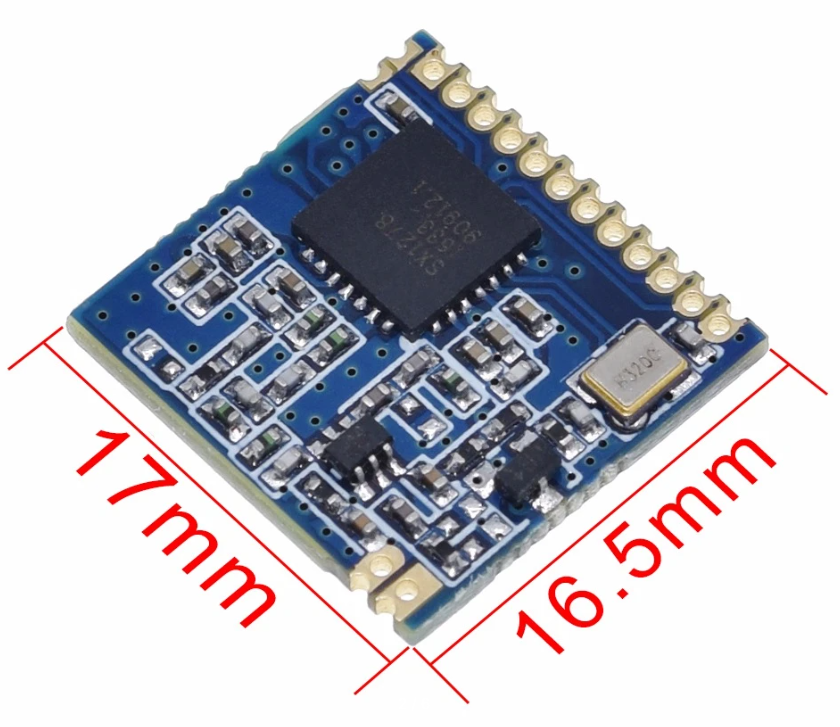

Характеристики модуля: напряжение питания — 1,8…3,6 В (рекомендованное — 3,3 В); частота — 400…510 МГц; точность настройки ±10 ppm.
Виды модуляции — FSK, GFSK, OOK/LoRa; выходная мощность передатчика ≤20 dbm; чувствительность приемника -139 dbm; потребляемый ток в режиме приема — 11 мА; ток потребления в режиме передачи <120 мА (при Pвых = 20 dbm); скорость передачи данных в режиме FSK 300 кбит/с, в режиме LoRa — 0,018 — 40 кбит/с; сопротивление антенного тракта — 50 Ом.

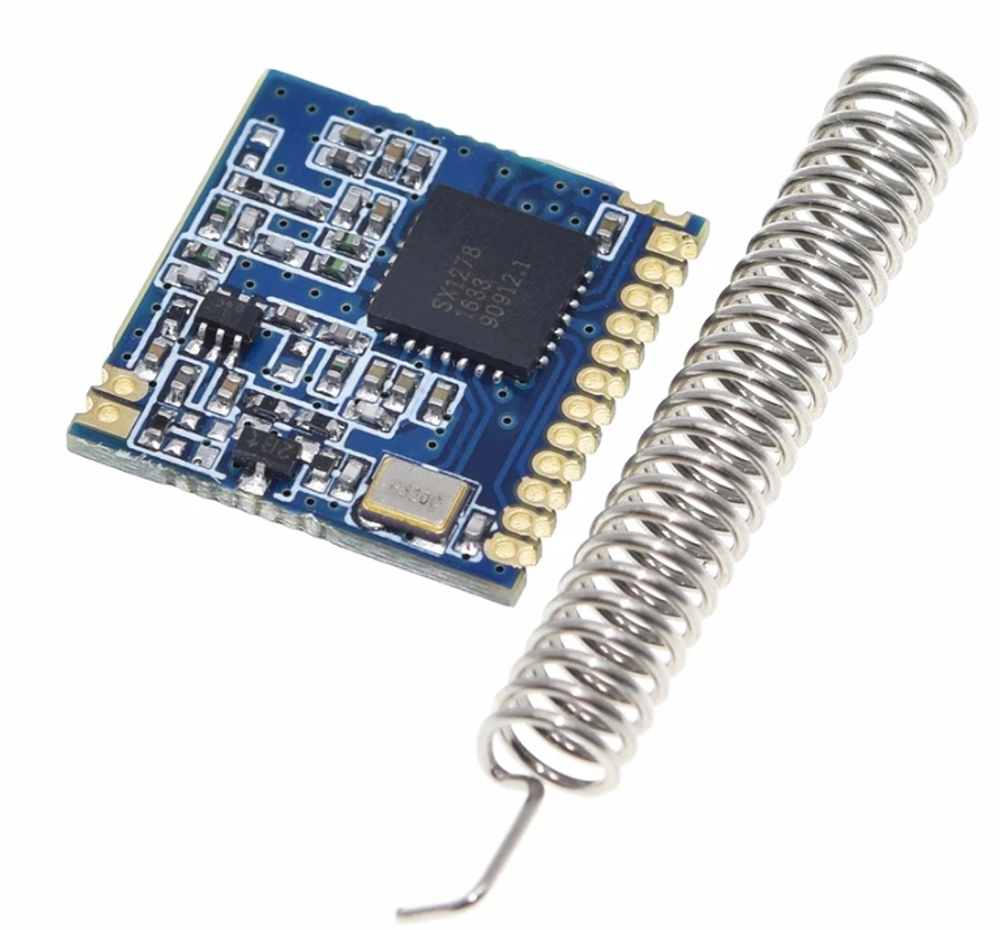

Коаксиальный антенный кабель подключается к контактным площадкам на плате; центральная жила — к площадке 1 (ANT), оплетка — к площадке 2 (GND).

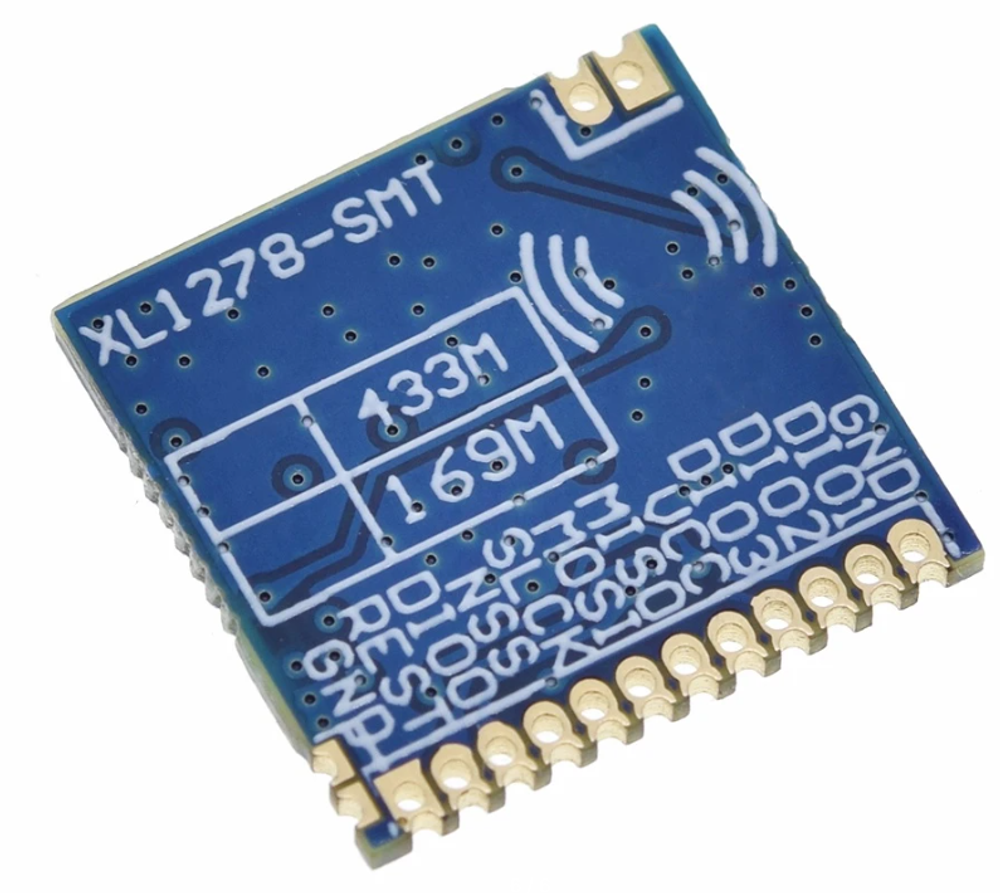

Обмен данными производится по SPI-интерфейсу со скоростью ≤ 10 МГц, на плате предусмотрены шесть настраиваемых портов входа/выхода.
