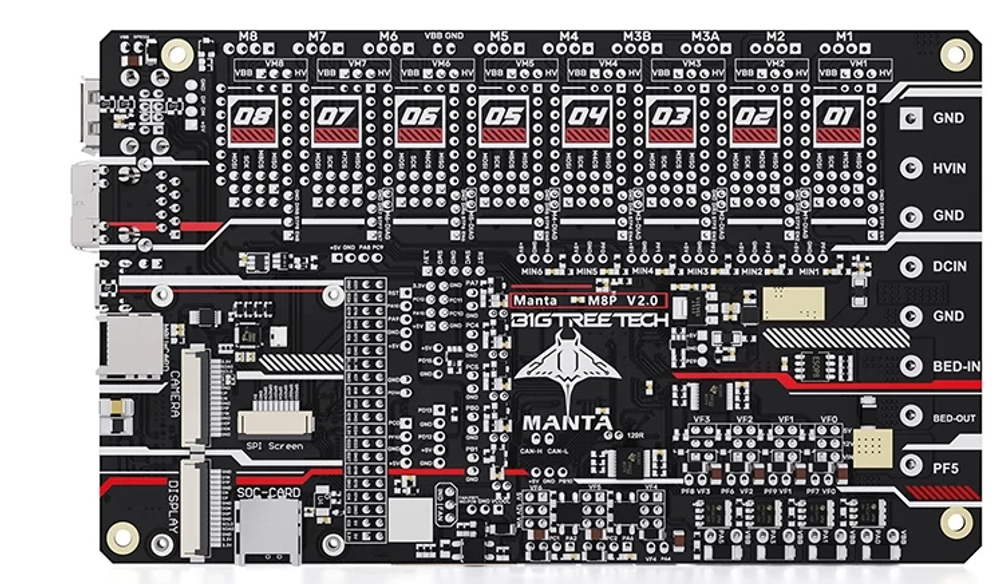

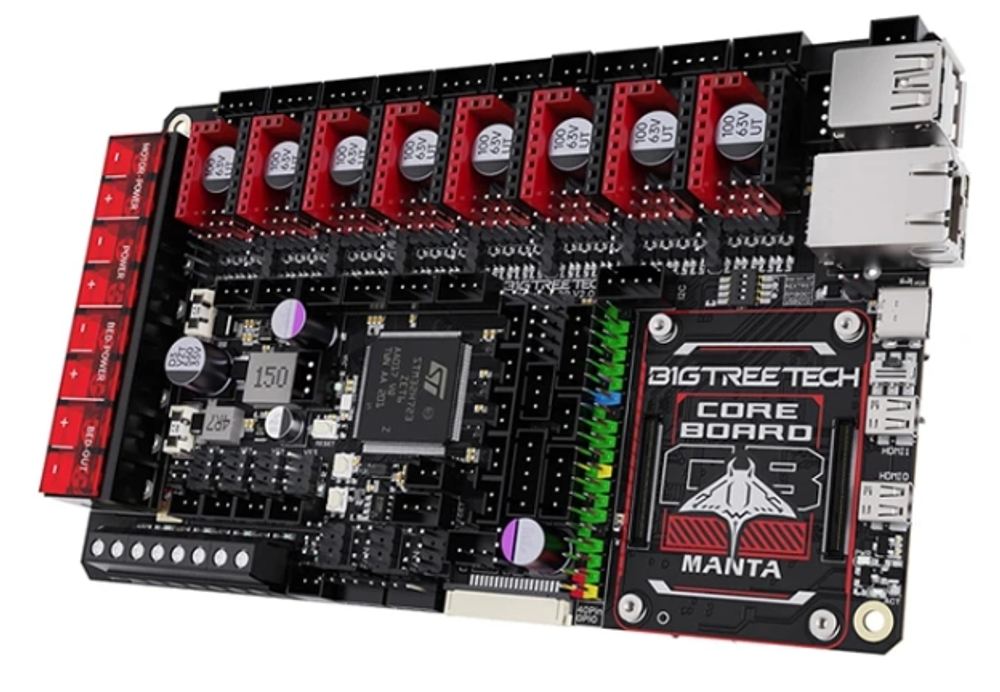

Материнская плата BIGTREETECH Manta M4P/M5P/M8P 32 бита + CB1

Материнская плата BIGTREETECH Manta M4P/M5P/M8P в сочетании с модулем CB1 — это решение для управления 3D-принтерами, которое обеспечивает расширенные возможности настройки и удалённого управления. Комбинация позволяет отказаться от использования Raspberry Pi для удалённого мониторинга и управления, что упрощает сборку и снижает затраты.

Характеристики материнской платы Manta M4P/M5P/M8P

• Микроконтроллер. 32-битный чип STM32G0B0RE или STM32G0B1RE (ARM Cortex-M0+ @64 МГц).
• Питание. Чип TPS5450-5A поддерживает входное напряжение 12/24 В постоянного тока, выходной ток — до 5 А, пиковый — до 6 А.
• Интерфейсы. DSI1, CSI1 (для CM4), Gigabit Ethernet (1000 М для CM4, 100 М для CB1), 3 порта USB 2.0.
• Защита. Чипы защиты от электростатического разряда на портах USB и Ethernet, схема защиты термисторной части от утечек.
• Обновление прошивки. Через SD-карту или DFU с помощью команд Klipper.
• Поддержка драйверов шаговых двигателей. TMC2209, TMC5160, TMC2225, TMC2226, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988 и другие.
• Режимы работы драйверов. SPI, UART, STEP/DIR.
• Порты шаговых двигателей. 4 × X, Y, Z (двойной вывод), E0.
• Порты термисторов. 2 pin 100K NTC.
• Поддержка кинематики. Cartesian, Delta, Kossel, Ulimaker, CoreXY.
• Дополнительные интерфейсы. BL Touch (Servos, Probe), Fil-DET, RGB × 2.
• Порты нагревателей. HB, HE.
• Напряжение нагревательного стола. 12/24 В.
• Ток нагревательного стола. 10 А, кратковременный пиковый — 12 А.
• Ток нагревателей. 6 А, кратковременный пиковый — 6 А.
• Порты вентиляторов. 3 × 4 пин CNC с возможностью выбора 5 В, 12 В, 24 В, 2 × постоянные 24 В.
• Ток вентиляторов. 1 А.
• Поддержка дисплеев. SPI, DSI, HDMI, LCD Display (EXP1+EXP2).
• Порты соединения с ПК. Type-C.

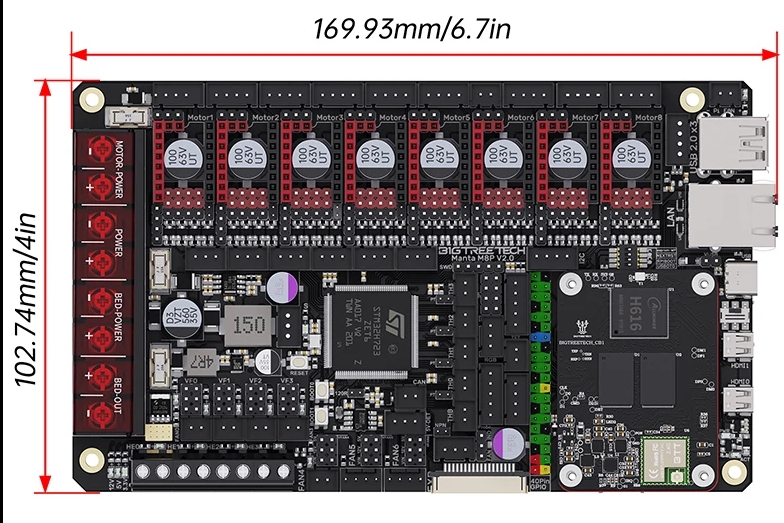

• Размеры. 120 × 160 мм.

Характеристики модуля CB1

• Процессор. Allwinner H616, четырёхъядерный Cortex-A53 @1,5 ГГц.
• Графический процессор. Mali G31 MP2, поддержка OpenGL 3.2.
• Оперативная память. 512 МБ/1 ГБ DDR3L SDRAM.
• Дисплей. Интерфейс HDMI 2.0A, поддержка дисплея 4K.
• Порты. USB 2.0, 100 М Ethernet + 100 М Wi-Fi.
• Совместимость. Тот же разъём BTB, что и у Raspberry Pi CM4.

Особенности комбинации

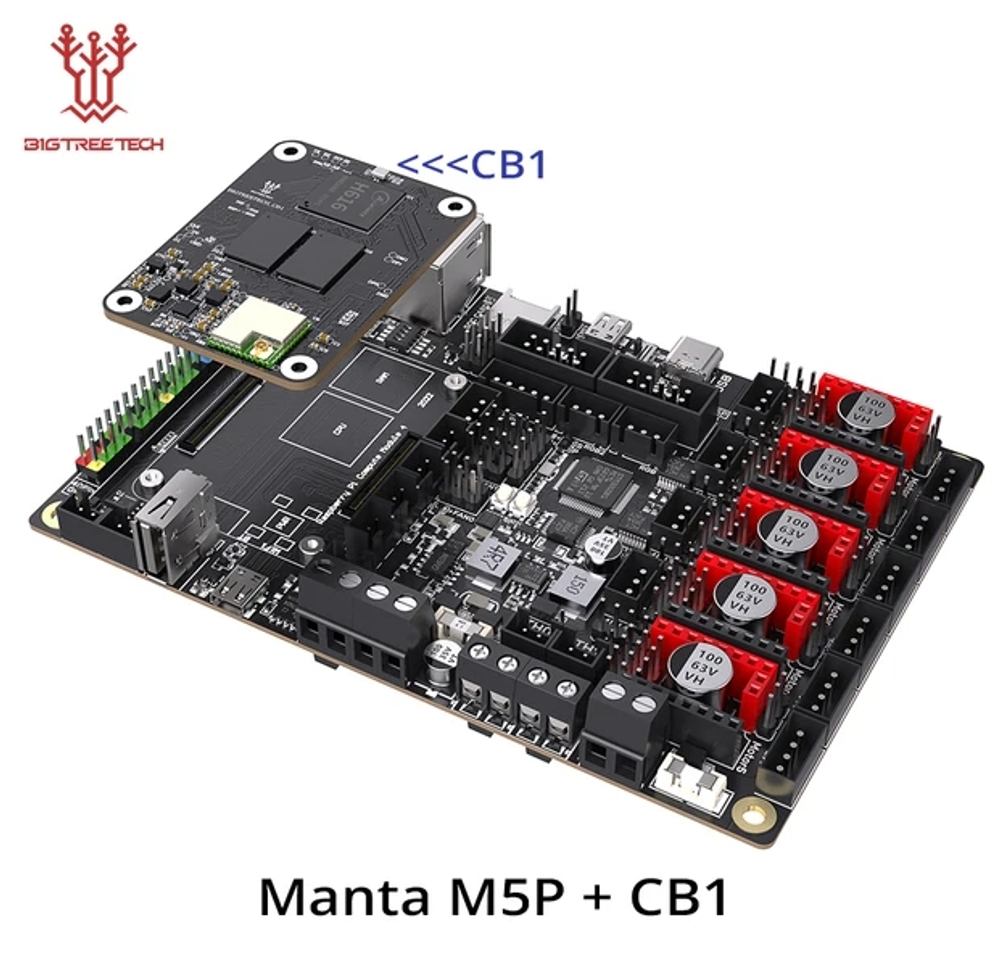

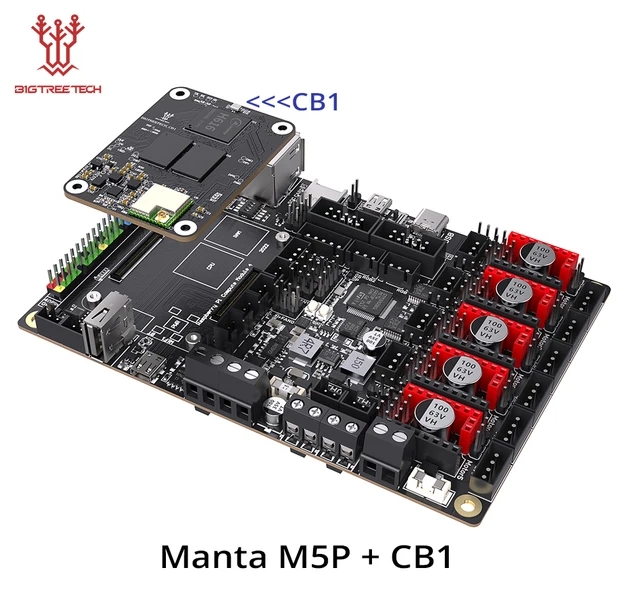

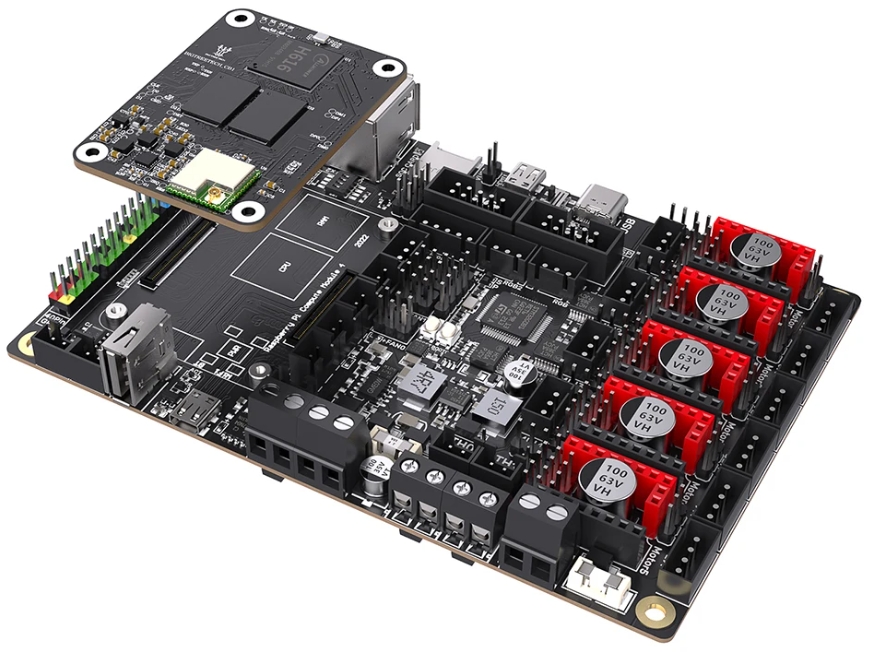

• Гибкость подключения. Платы Manta M4P/M5P/M8P совместимы с CB1 через разъём BTB, который можно дополнительно укрепить винтами.
• Удалённое управление. CB1 позволяет запускать Linux (Debian) и Klipper, обеспечивая стабильную работу веб-интерфейсов (например, Mainsail/Fluidd) без использования Raspberry Pi.
• Поддержка современных сценариев. Из коробки предусмотрена поддержка BLTouch, датчика филамента и RGB-подсветки.
• Надёжность. ESD-защита портов, защитные цепи термисторов и сменные предохранители снижают риск выхода из строя при статике, ошибках подключения и скачках питания.
