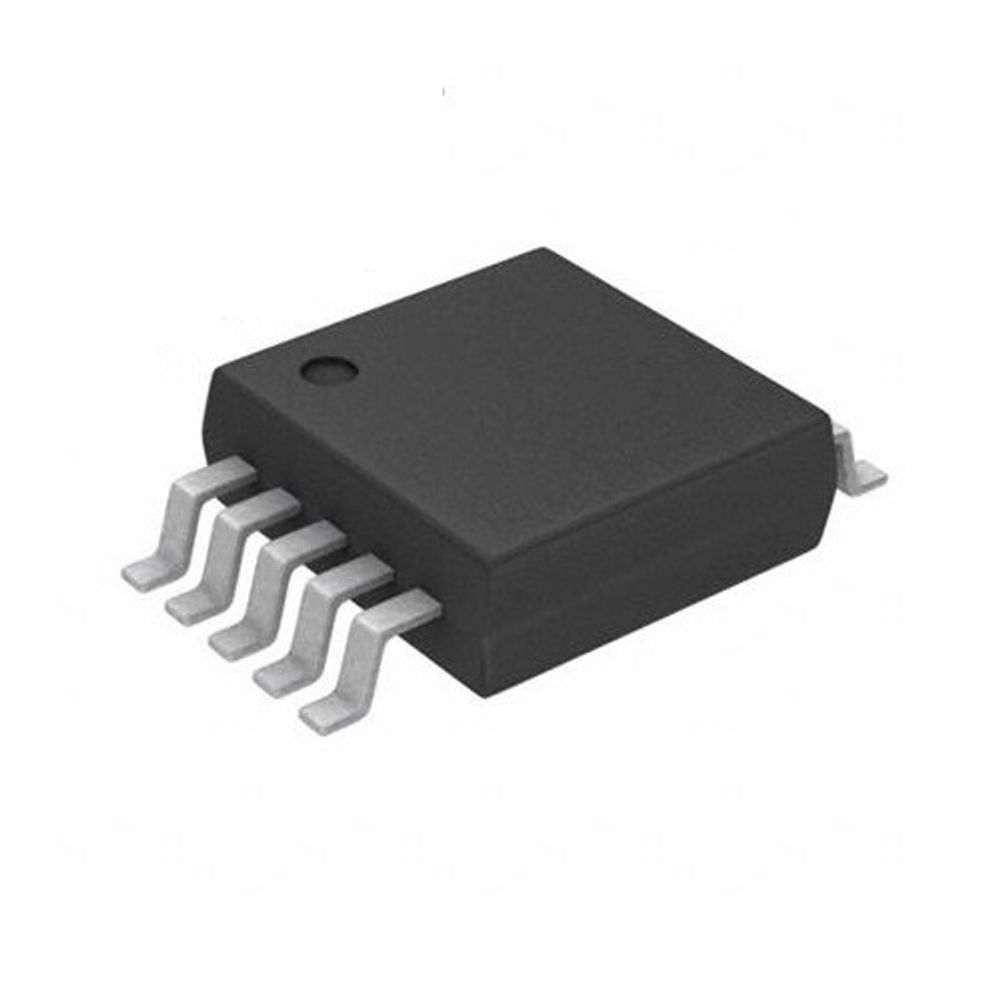

MAX9611AUB+ — высокосторонний токоизмерительный усилитель с 12‑битным АЦП и конфигурируемым блоком усиления
Интегральная микросхема для точного мониторинга тока в промышленных и автомобильных приложениях. Объединяет в одном корпусе усилитель, 12‑битный аналого‑цифровой преобразователь (АЦП) и блок усиления, который можно настроить как операционный усилитель или компаратор.
Основные функции
-
измерение тока в высоковольтных цепях (до 60 В);
-
аналого‑цифровое преобразование с разрешением 13 мкВ;
-
конфигурируемый блок усиления (операционный усилитель или компаратор);
-
мониторинг напряжения и температуры кристалла через I²C.
Ключевые характеристики
-
Диапазон входного синфазного напряжения: 0–60 В.
-
Разрешение АЦП: 12 бит (500 выборок/с).
-
Напряжение питания: 2,7–5,5 В.
-
Интерфейс управления: I²C (совместим с логикой 1,8 В и 3,3 В).
-
Конфигурация входа/выхода: неинвертирующая.
-
Рабочий температурный диапазон: –40 … +125 °C.
-
Корпус: 10‑выводной µMAX (3 × 5 мм).
-
Ток в режиме отключения (программный shutdown): 5 мкА.
Точность измерений
-
Погрешность усиления АЦП: ≤ 0,5 %.
-
Входное напряжение смещения АЦП: ≤ 500 мкВ.
Конфигурируемые режимы блока усиления
-
Операционный усилитель: для ограничения пускового тока или создания источника тока в замкнутой системе.
-
Компаратор: для быстрого реагирования на аварийные события (перегрузка, короткое замыкание).
Измеряемые параметры через I²C
-
напряжение на измерительном резисторе ();
-
входное синфазное напряжение ();
-
выход операционного усилителя/компаратора ();
-
опорное напряжение ();
-
температура кристалла.
I²C‑адреса: 16 вариантов (гибкая интеграция в многокомпонентные системы).
Области применения
-
гибридные автомобильные источники питания;
-
серверные бэкплейны;
-
управление усилителями мощности базовых станций;
-
телекоммуникационные платы;
-
оборудование с батарейным питанием.
Преимущества
-
Универсальность: единый корпус объединяет усилитель, АЦП и компаратор.
-
Высокая точность: разрешение 13 мкВ и погрешность усиления ≤ 0,5 %.
-
Гибкость настройки: выбор режима блока усиления и I²C‑адресов.
-
Компактность: корпус µMAX экономит место на плате.
-
Широкий диапазон напряжений: работа с цепями до 60 В.
-
Энергоэффективность: ток в режиме shutdown — всего 5 мкА.
