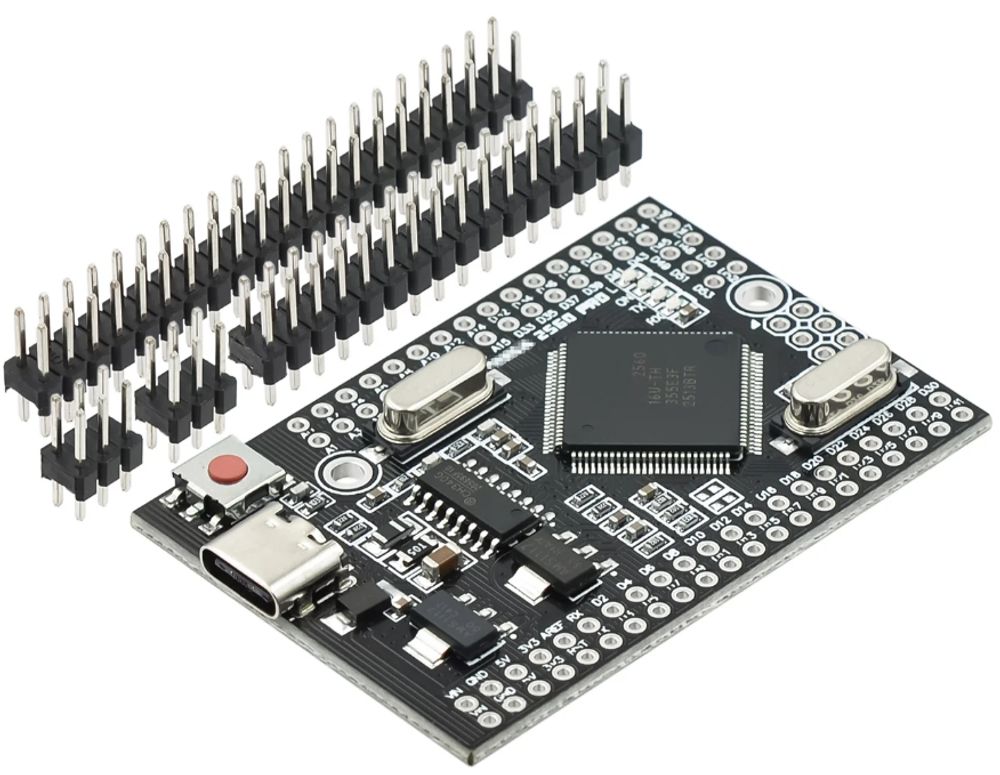

Плата Mega Pro Embed CH340G/ATmega2560 построена на базе микроконтроллера ATmega2560 и USB-UART адаптера CH340. Плата совместима с Arduino Mega 2560.
Плата выполнена в компактном форм-факторе 38×55мм и является отличным решением для разработки проекта на базе ATmega2560.
Функционально данная плата идентична Arduino Mega 2560 и не уступает ей по качеству и стабильности работы. При производстве используются оригинальные микроконтроллеры и высококачественные кварцевые резонаторы на 16МГц.
На плате установлен разъем Micro USB, позволяющий подключить микроконтроллер к компьютеру через USB-UART адаптер CH340.
Питание на плату может подаваться непосредственно через разъем Micro USB, или через соответствующий контакт на плате (Vin). Используемый стабилизатор напряжения работает в диапазоне от 6 до 9В постоянного тока. Максимальная выходная мощность по линии 5В составляет около 800мА, по линии 3.3В — около 800мА.
Стабилизатор напряжения позволяет подавать на вход до 18В, однако мы не рекомендуем превышать рекомендуемые выше значения, т.к. это может привести к чрезмерному нагреву и выходу устройства из строя.
Характеристики:
- Микроконтроллер: Atmel ATmega2560 (16МГц), AVR
- USB-TTL конвертер: CH340 Выходная мощность 5В-800мА;3.3В-800мА
- Входная мощность USB: 5В (500мА макс.)
- Входная мощность VIN/DC Jack: 6—9В (пиковое 12В)
- Энергопотребление: 20мА
- Логический уровень: 5В
- USB: MicroUSB
- Размер печатной платы: 38×54мм
- Вес: 7.5г
