При создании автоматизированных устройств широко используются цилиндрические валы в качестве направляющих. Однако, в ряде случаев, точность перемещения по ним не соответствует требованиям конструкторов.

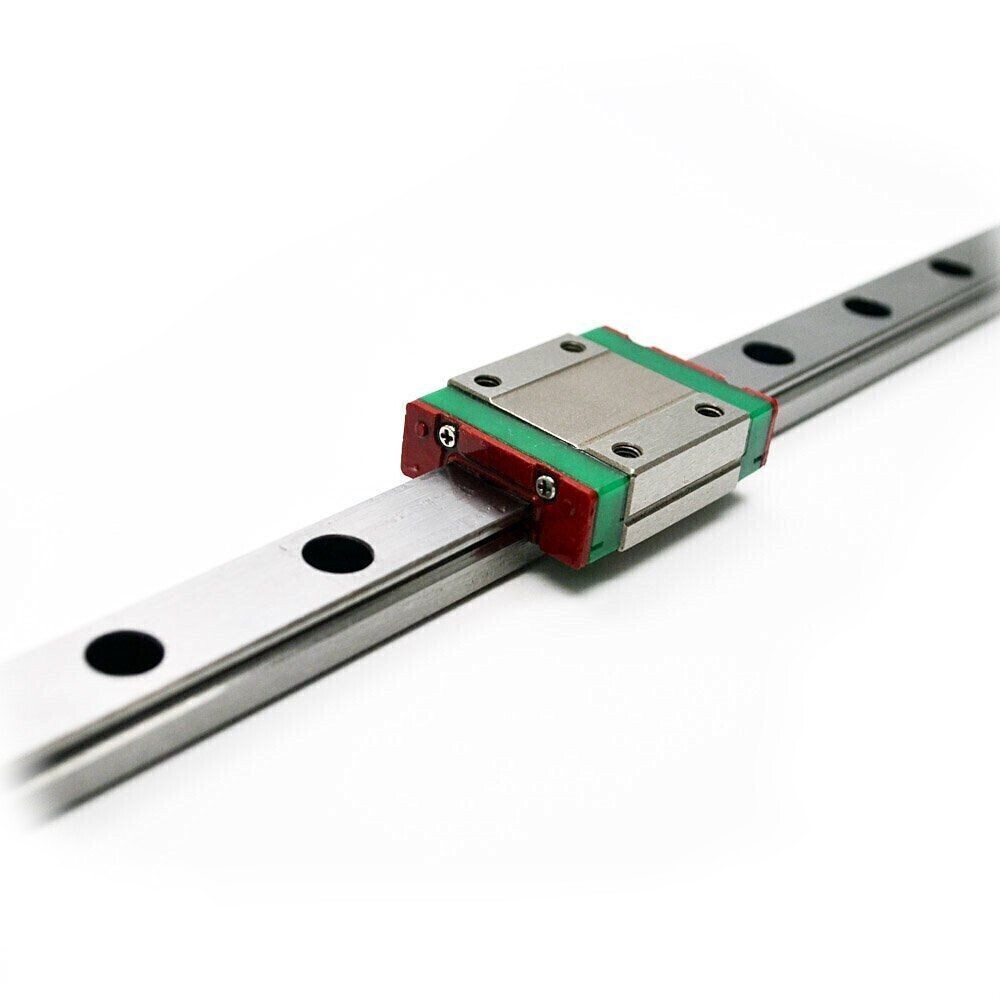

Легкая и компактная рельса MGN-12 с удлиненным модулем отличается более высокой точностью позиционирования. Ее используют при производстве такой техники, как 3d принтеры, лазерные граверы, станки плазменной резки. Благодаря ряду особенностей конструкции, рельса MGN-12 отличается простотой и надежностью в эксплуатации. Легкое скольжение обеспечивается за счет нескольких контуров шариков, созданных из высококачественной стали. Расположены они в специальном сепараторе и не высыпаются при демонтаже. Для создания техники можно купить рельсу MGN-12 длиной 400, 550 или 600 мм. Стабильность размеров и движения обеспечивается за счет U-образных канавок.
В связи со спецификой конструкции, будьте предельно осторожны при снятии картетки с рельсы, иначе шарики могут вывалиться, и будет очень сложно вернуть модуль на место.
Рельса MGN-12 для 3d принтера имеет следующие технические характеристики:
Материал – нержавеющая сталь;
Статическая грузоподъемность каретки – 6,61 кН;
Динамическая грузоподъемность каретки – 4.20 кН;
Допустимое отклонение параллельности – от 12 до 20 мкм;
Используемые винты для рельса – М3х8;
Высота в сборе – 13 мм;
Допустимые отклонения по высоте – 0,04;
Допустимые отклонения по ширине – 0,04.
