Описание

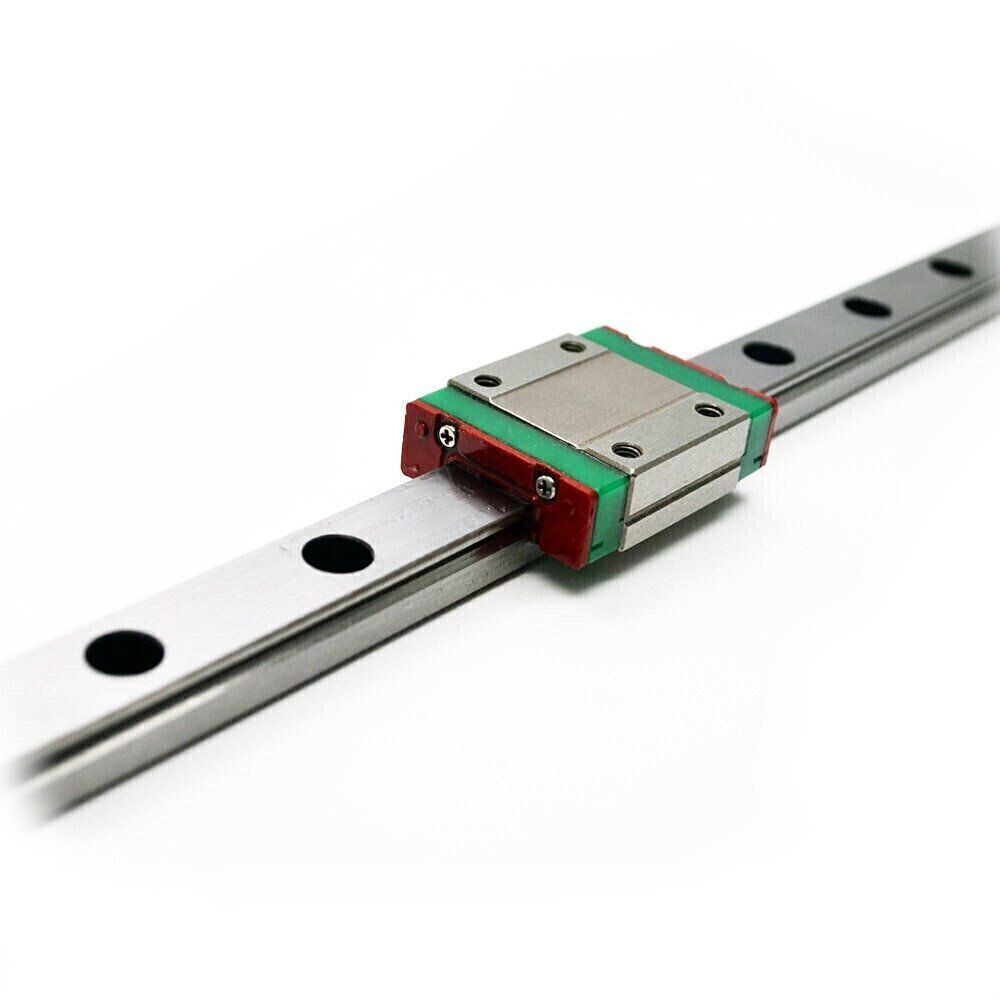

При создании автоматизированных устройств широко используются цилиндрические валы в качестве направляющих. Однако, в ряде случаев, точность перемещения по ним не соответствует требованиям конструкторов. Легкая и компактная рельса MGN-15 с удлиненным модулем отличается более высокой точностью позиционирования. Ее используют при производстве такой техники, как 3d принтеры, лазерные граверы, станки плазменной резки. Благодаря ряду особенностей конструкции, рельса MGN-15 отличается простотой и надежностью в эксплуатации. Легкое скольжение обеспечивается за счет нескольких контуров шариков, созданных из высококачественной стали. Расположены они в специальном сепараторе и не высыпаются при демонтаже. В связи со спецификой конструкции, будьте предельно осторожны при снятии картетки с рельсы, иначе шарики могут вывалиться, и будет очень сложно вернуть модуль на место.Технические характеристики MGN-15HРельса MGN-15 для 3d принтера имеет следующие технические характеристики:Материал – нержавеющая сталь;Статическая грузоподъемность каретки – 9,11 кН;Динамическая грузоподъемность каретки – 6,37 кН;Допустимое отклонение параллельности – от 12 до 20 мкм;Используемые винты для рельса – М3х10;Высота в сборе – 16 мм;Допустимые отклонения по высоте – 0,04;Допустимые отклонения по ширине – 0,04.Размеры на рисунке ниже указаны в миллиметрах.
