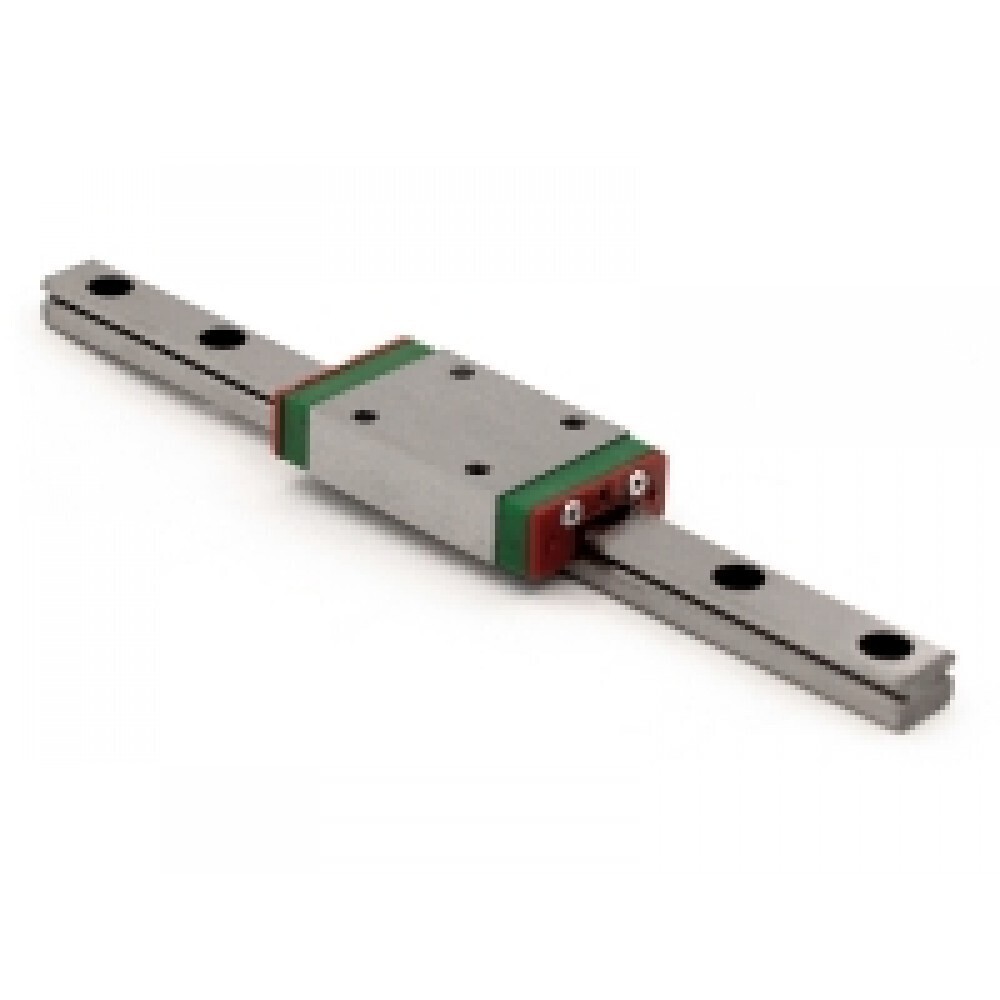

Рельса MGN-7 с удлиненным модулем MGN-7H обеспечивает более точное линейное перемещение, чем цилиндрические валы, поэтому она активно используются в конструкциях 3D принтеров и ЧПУ станков. Простая и надежная в эксплуатации, рельса MGN-7 обеспечивает легкое стабильное скольжение за счет нескольких контуров стальных шариков и U-образных канавок.
В связи со спецификой конструкции, будьте предельно осторожны при снятии каретки с рельсы, иначе шарики могут вывалиться, и будет очень сложно вернуть модуль на место.

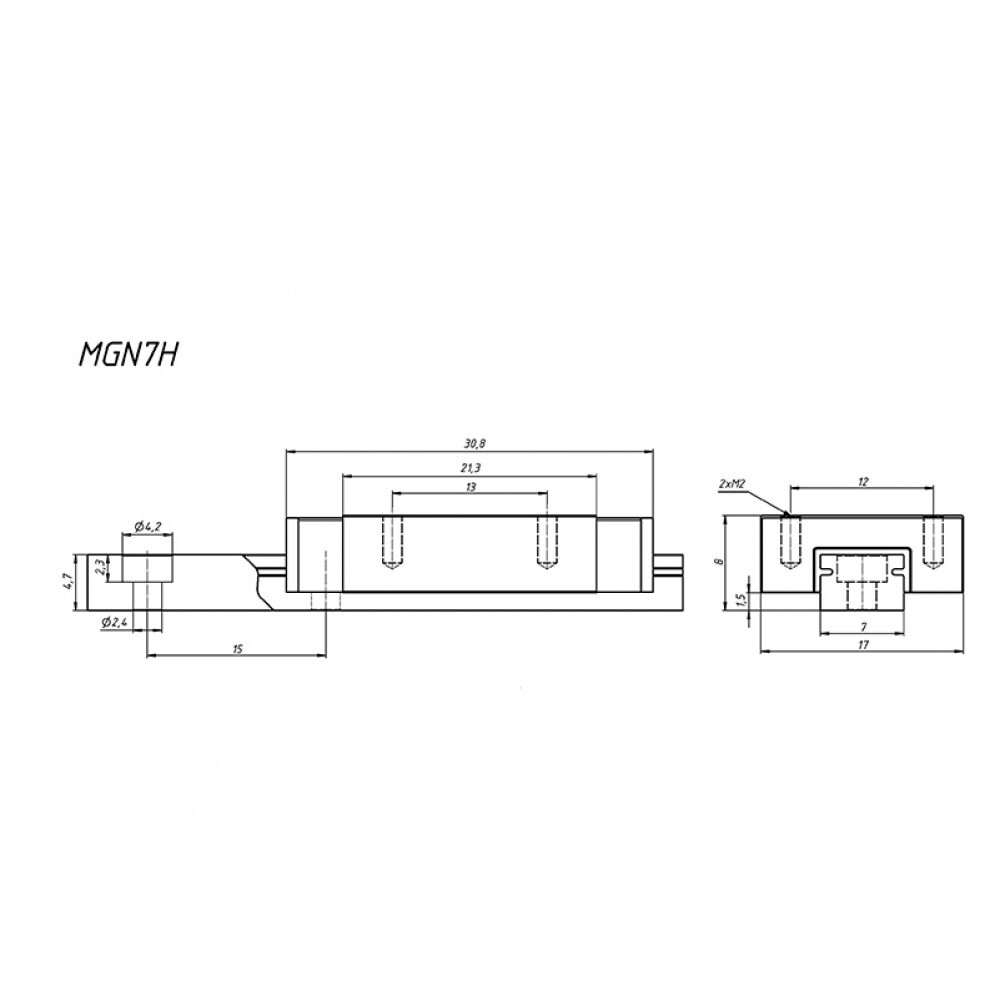

Технические характеристики рельсы MGN-7H
Производитель: KGT
Материал: нержавеющая сталь
Длина рельсы: 150/300 мм
Статическая грузоподъемность каретки: 1,96 кН
Динамическая грузоподъемность каретки: 1,37 кН
Допустимое отклонение параллельности: до 20 мкм
Крепежные отверстия каретки: М2х2,5
Высота каретки: 8 мм
Длина каретки: 30,8 мм
Ширина каретки: 17 мм
Допустимые отклонения по высоте: 0,04 мм
Допустимые отклонения по ширине: 0,04 мм
Комплектация
Pельса MGN-7 x1 шт
Рельсовая каретка MGN-7H x1 шт
