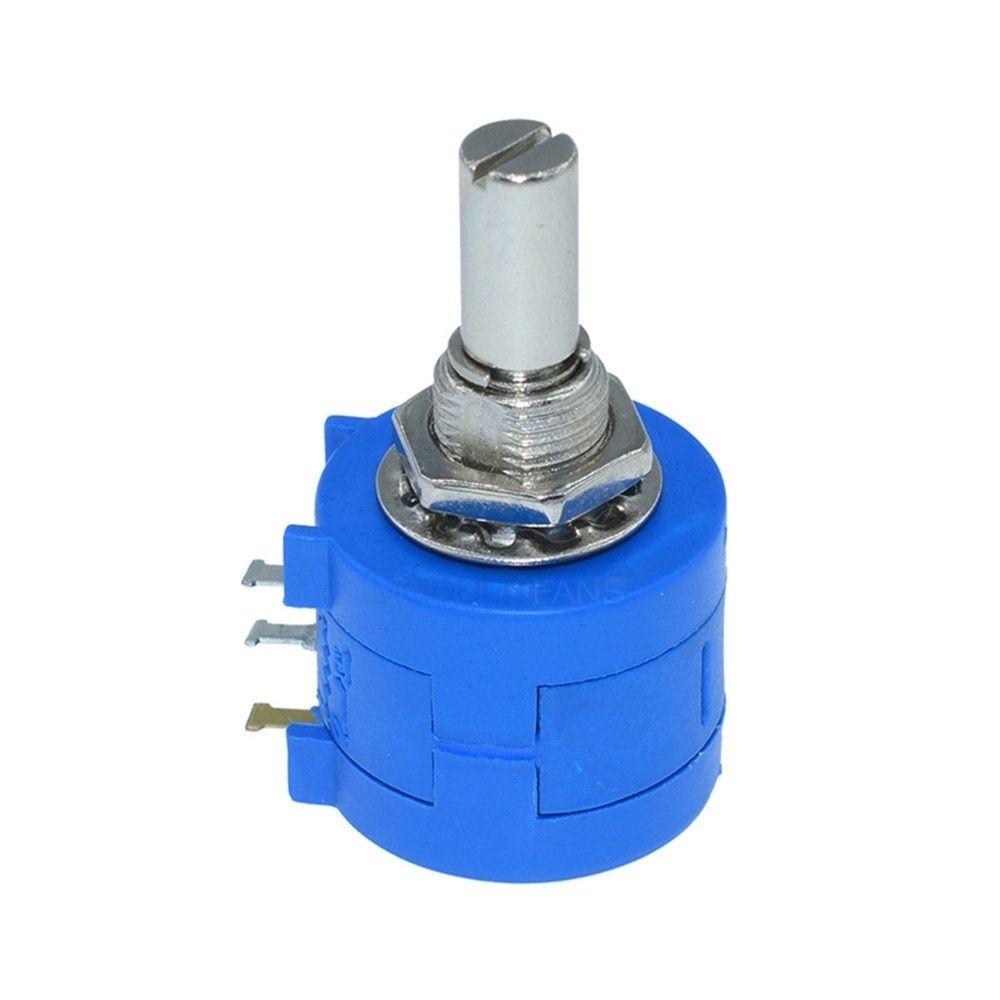

Многооборотный прецизионный потенциометр 3590S‑2 (5 кОм, 10 кОм, 20 кОм, 50 кОм), 10 оборотов, 2 Вт

Многооборотный прецизионный потенциометр 3590S‑2: 5 кОм, 10 кОм, 20 кОм, 50 кОм (10 оборотов, 2 Вт)

Общее описание
Прецизионный многооборотный потенциометр серии 3590S‑2 — высокоточный регулируемый резистор для задач, требующих тонкой настройки параметров. Благодаря 10‑оборотному механизму обеспечивает исключительную разрешающую способность и стабильность характеристик. Подходит для профессиональной аппаратуры, измерительных устройств, систем автоматизации и других приложений, где критична точность регулировки.

Ключевые преимущества

• Высокая точность: линейность ±1 %, допуск по сопротивлению ±5 %;

• Долговечность: износоустойчивость — до 10 000 циклов работы;

• Широкий диапазон номиналов: доступны версии на 5 кОм, 10 кОм, 20 кОм и 50 кОм;

• Стабильность параметров: проволочная обмотка минимизирует дрейф сопротивления;

• Удобство настройки: 10 оборотов позволяют плавно регулировать сопротивление с высокой дискретностью;

• Надёжность: корпус и контакты устойчивы к механическим и температурным нагрузкам.

Технические характеристики

• модель: 3590S‑2;

• тип: многооборотный прецизионный потенциометр;

• номинальное сопротивление: 5 кОм / 10 кОм / 20 кОм / 50 кОм;

• количество оборотов: 10 (угол поворота: 3600° ±10 %);

• номинальная мощность: 2 Вт (при температуре 70 °C);

• предельное рабочее напряжение: 500 В (DC или пиковое AC);

• линейность: ±1 % (±0,5 % от номинала);

• минимальное сопротивление: 5 Ом или 0,2 % от R;

• сопротивление изоляции: не менее 200 МОм;

• диапазон рабочих температур: −55 … +125 °C;

• диаметр корпуса: 22,2 мм;

• высота корпуса: 22,9 мм;

• глубина: 39,2 мм;

• размер установочного отверстия: Ø 9 мм;

• материал: проволочная обмотка, металлический корпус.

Области применения

• измерительная и лабораторная аппаратура;

• системы автоматического регулирования и управления;

• аудиотехника (прецизионная регулировка громкости, тембра);

• промышленные контроллеры и датчики;

• радиоэлектронные устройства с требованиями к высокой стабильности параметров;

• калибровка и настройка электронных схем.

Рекомендации по монтажу и эксплуатации

1. Перед установкой проверьте соответствие номинала сопротивления требованиям схемы.

2. Закрепите потенциометр в корпусе устройства, используя установочное отверстие Ø 9 мм.

3. Подключите выводы согласно схеме, обеспечив надёжный контакт.

4. При настройке плавно вращайте вал, не превышая указанный угол поворота.

5. Избегайте механических ударов и вибраций, способных нарушить точность регулировки.

6. Не эксплуатируйте прибор при температурах за пределами диапазона −55 … +125 °C.

Важные примечания

• не превышайте номинальную мощность 2 Вт и предельное напряжение 500 В;

• избегайте попадания влаги и агрессивных сред на корпус и контакты;

• для очистки используйте сухие или слегка увлажнённые неагрессивными растворами материалы;

• храните в сухом месте при комнатной температуре;

• при появлении шумов или нестабильности работы замените потенциометр.

Комплектация

• потенциометр 3590S‑2 — 1 шт. (номинал по выбору: 5 кОм, 10 кОм, 20 кОм или 50 кОм).

Почему стоит выбрать потенциометр 3590S‑2?

• Прецизионность: линейность ±1 % и низкий допуск по сопротивлению гарантируют точность настроек;

• Ресурс: 10 000 циклов обеспечивают долгий срок службы;

• Универсальность: четыре номинала сопротивления покрывают большинство типовых задач;

• Надёжность: металлический корпус и проволочная обмотка устойчивы к износу;

• Удобство: 10‑оборотный механизм позволяет тонко настраивать параметры без «проскоков».
