Модуль CANable USB-преобразователь TJA1051T/3

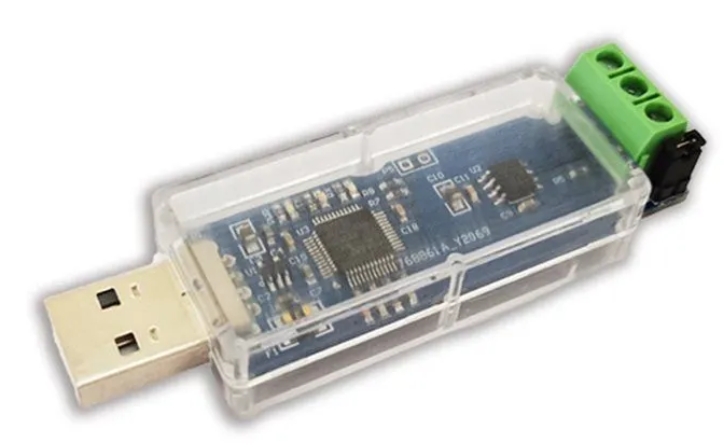

Модуль CANable USB-преобразователь TJA1051T/3 — это компактный USB-адаптер для подключения компьютера к шине CAN, построенный на базе открытого проекта CANable. Данная модификация оснащена высокоскоростным трансивером NXP TJA1051T/3 (неизолированная версия). Устройство используется для диагностики, отладки, мониторинга и анализа данных в автомобильных сетях, промышленной автоматике и робототехнике.

• Трансивер шины: NXP TJA1051T/3. Цифра /3 в маркировке указывает на наличие выделенного вывода VIO. Он позволяет напрямую согласовать логические уровни трансивера с 3.3-вольтовой логикой управляющего микроконтроллера (обычно STM32).
• Версия исполнения: Неизолированная. Земля (GND) компьютера через USB напрямую связана с землей шины CAN. Это требует аккуратности при подключении к бортовым сетям, чтобы избежать разности потенциалов.
• Максимальная скорость: до 1 Мбит/с (для классического CAN 2.0). Сам трансивер физически поддерживает скорость до 5 Мбит/с в сетях CAN FD.
• Питание: 5 В напрямую от USB-порта.
• Индикация: Трехцветный светодиод (LED) для отображения статуса работы устройства и передачи данных.
• Согласующий резистор: На плате установлена перемычка (джампер) с маркировкой RES. При замыкании перемычки активируется встроенный терминатор шины 120 Ом.

1. Прошивка slcan (стандартная): Устройство определяется в системе как виртуальный COM-порт (VCP). Подходит для работы с кроссплатформенным ПО Cangaroo (программа для анализа протоколов CAN с открытым исходным кодом), а также через библиотеки Python (python-can).
2. Прошивка candleLight: Переводит адаптер в режим работы нативного USB-CAN устройства. Она обеспечивает максимальную производительность без потерь пакетов на высоких скоростях и нативно поддерживается в Linux (пакет SocketCAN).

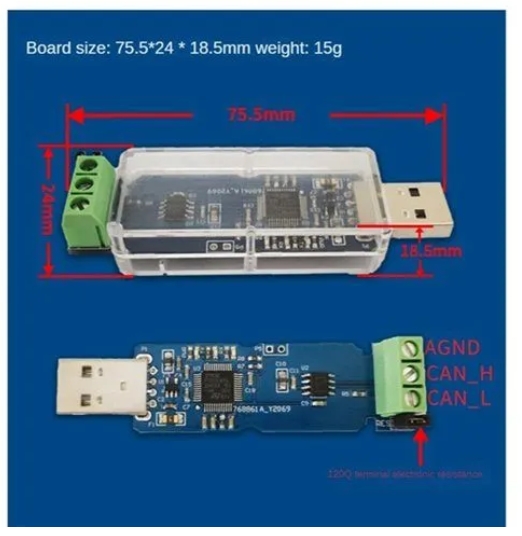

• CAN_H — к высокой линии шины CAN.
• CAN_L — к низкой линии шины CAN.
• GND — общая земля (подключается при необходимости выравнивания потенциалов, если устройства запитаны от разных источников).
