Описание

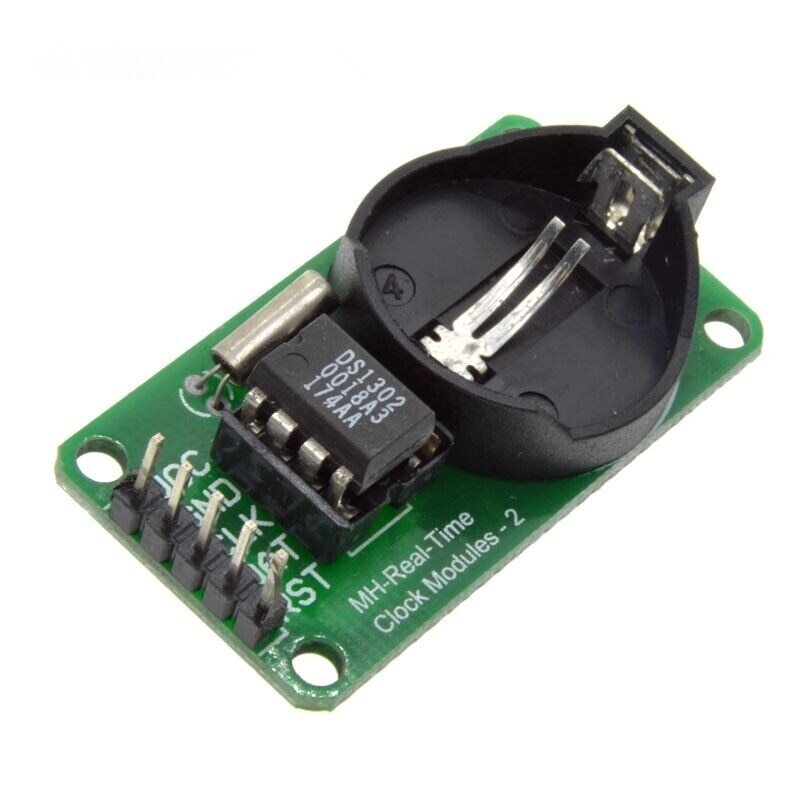

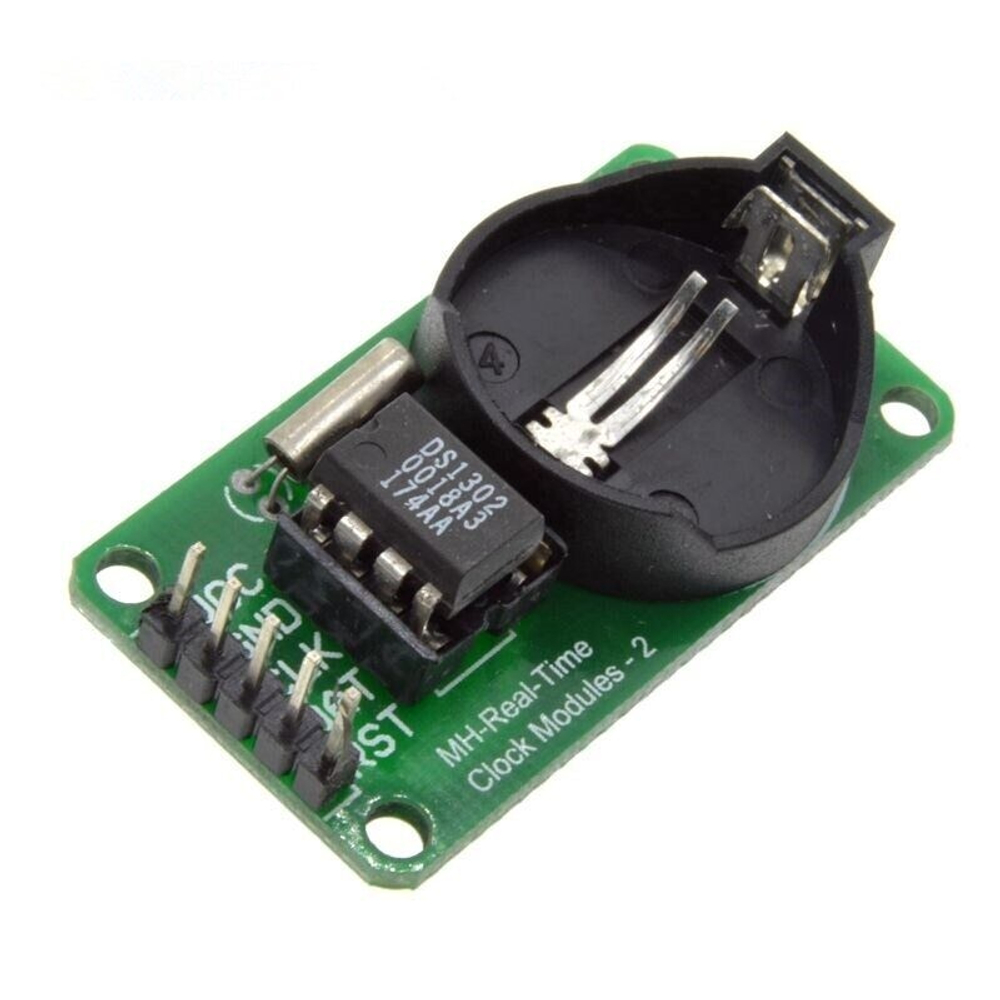

Модуль построен на чипе серии DS1302. Устройство поддерживает следующие форматы: год, месяц, дата, час, неделя, секунда и минута. Часы могут работать как в 12-часовом формате, так и в 24-часовом.
Модуль может быть запитан как от Arduino, так и от встроенной батареи. Питание может подаваться в диапазоне от 2 до 5.5 В.
Режим последовательной связи между данным модулем и микроконтроллером предполагает использование только 3 портов линии: часы, ввод/вывод данных, сброс.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- Низкая цена
- Малые габариты
- Широкий диапазон рабочих температур
- Компенсация високосного года
- Трёхпроводной интерфейс
- При подсоединении питания на 2.5 В модуль будет потреблять менее 300 нА, что равно полугоду работы от встроенной батареи
- Возможна автономная работа
- Совместим с микросхемами TTL
- Запись и чтение данных может осуществляться как потоком, так и по одному байту
- Распиновку выводов можно изменять или задавать программно, неизменными остаются только выводы питания
- Есть возможность для подсоединения к выводу Vcc программируемой цепи заряда
| Вес | 7 g |
|---|---|
| Габариты | 44 × 23 × 11 mm |
| Микросхема: | DS1302 |
| Номинальное напряжение: | 2-5.5 В |
| Потребляемый ток: | менее 300 нА |
| Энергопотребление: | до 1 МВт |
| Рабочая частота: | 32.768 КГц |
| ОЗУ: | 31 байт |
| Температурный режим: | от -40°C до 85°C |
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- Осуществление автозапусков
- Построение графиков
- Выполнение различных задач по расписанию: автокормушки для животных, автополив
- Протоколирование данных
