Модуль GSM Sim 800L

Остаток: 14 шт
Нет в наличии
Описание

Модуль GSM, GPRS на чипе SIM800L — это миниатюрный GSM-модем, который можно использовать в различных проектах, таких как охрана дачи или дома, сигнализация в машине и многое другое. Данный модуль, по функционалу не чем не уступает обычному сотовому телефону и с его помощью можно, отправлять SMS сообщения, совершать или принимать телефонные звонки, подключаться к Интернету через GPRS, TCP / IP и многое другое. А так же, модуль поддерживает четырехдиапазонную сеть GSM / GPRS.

Технические параметры

► Напряжение питания: 3.7 В ~ 4.4 В
► Потребляемый ток режима ожидания: 0,7 мА
► Пиковый ток: 2 А
► Скорость UART: 1200 – 115200 бод
► Формат SIM карты: microSIM
► Рабочий диапазон: EGSM900, DCS1800, GSM850, PCS1900
► Мощность передачи DCS1800, PCS1900: 1 Вт
► Мощность передачи GSM850, EGSM900: 2 Вт
► Режим сети: 2G
► Габариты: 25 мм х 24 мм х 4 мм

Общие сведения

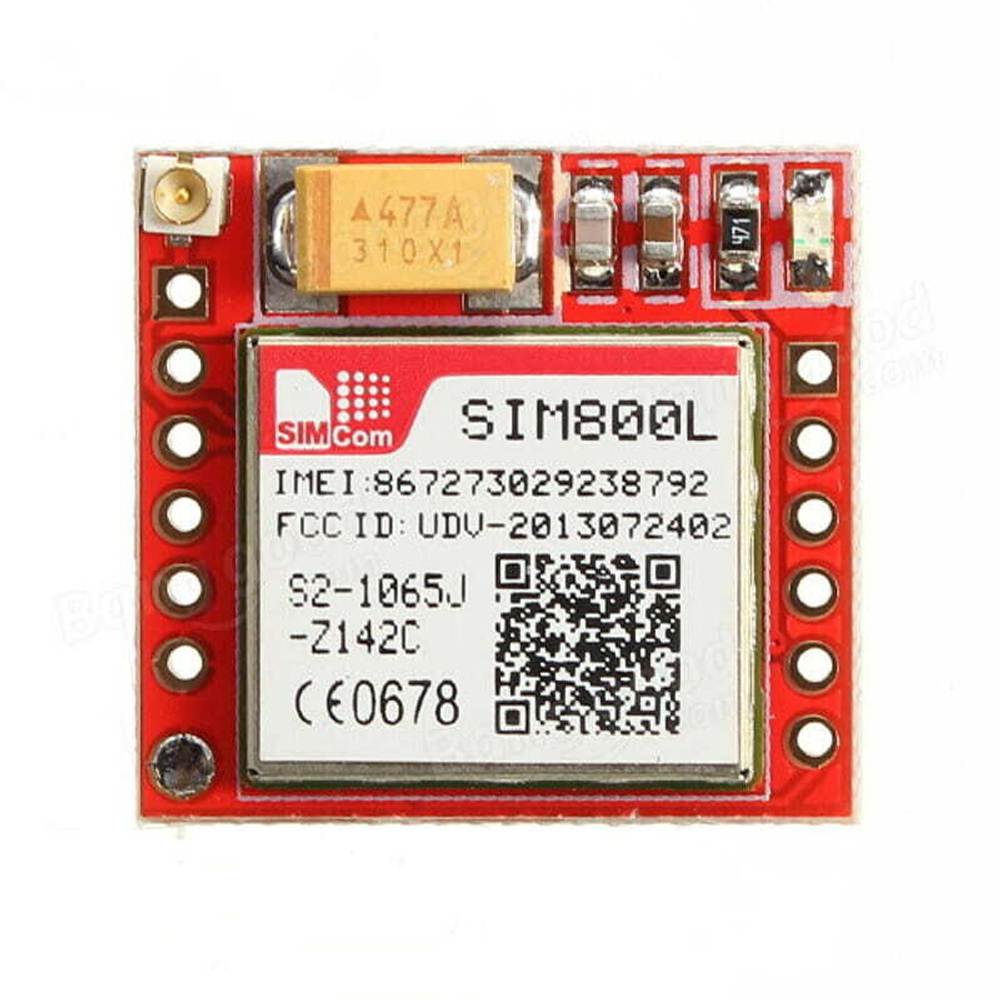

В основе модуля лежит чип SIM800L от SimCom. Рабочее напряжение чипа составляет от 3.4 В до 4.4 В, что делает его идеальным, для прямого питания от литиевой батареи, но

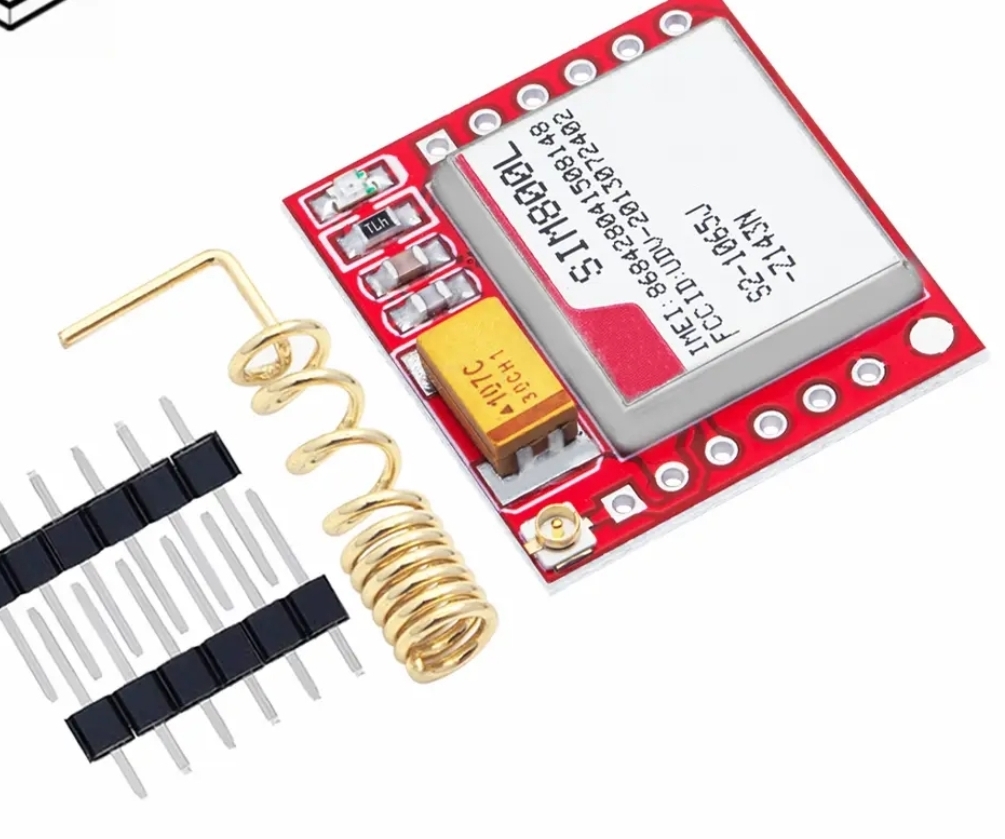

Контакты чипа SIM800L выведены по бокам модуля. Включая контакты необходимые для связи с микроконтроллером интерфейс UART, поддерживаемая скорость от 1200 бит / с до 115200 бит / с с автоматическим определением скорости. Для подключения к сотовой сети, нужна внешняя антенна, которая идет в комплекте с модулем. Так-же, на плате имеется разъем U.FL, если необходимо подключить выносную антенну.

На задней панели расположено гнездо для установки SIM-карты (подойдет любая SIM карта, главное чтобы была активированная). Устанавливать SIM карту необхоимо контактами к чипу SIM800L, а ключ должен располагаться сверху.

Светодиодные индикаторы состояния
В верхнем правом углу модуля SIM800L находится светодиод, который показывает состояние сотовой сети.
► Мигает раз в 1 с — Модуль работает, но еще не подключился к сотовой сети.
► Мигает раз в 2 с — Запрошенное вами соединение для передачи данных GPRS активно.
► Мигает раз в 3 с — Модуль установил связь с сотовой сетью и может отправлять / получать голосовые и SMS-сообщения.

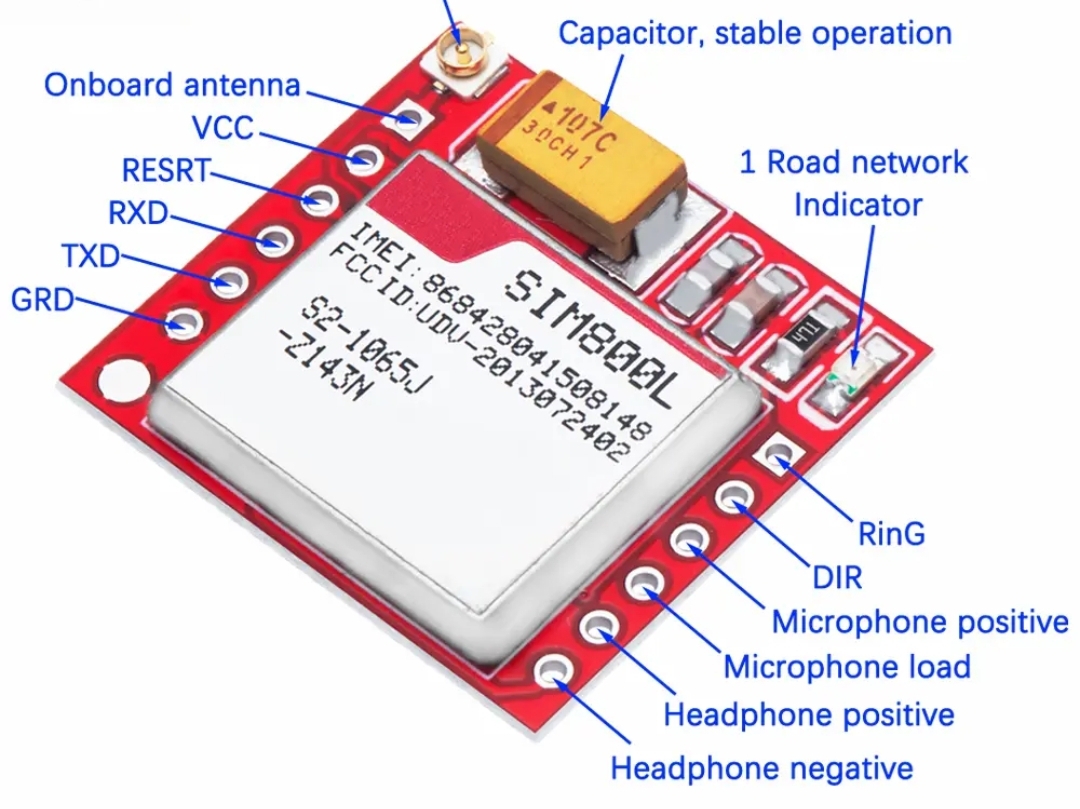

Распиновка GSM-модуля SIM800L
На модуле SIM800L расположено 12 контактов, которые необходимы для связи с микроконтроллером и подключении динамика и микрофона. Соединения следующие:

► NET — Вывод для припаивания спиральной антенну.
► VCC — Питание модуля, от 3,4 В до 4,4 вольт.

Помните, что подключение модуля к 5 В, приведет к его выходу из строя, он так же не работает и от 3.3 В. Для его работы необходим внешний источник питания, Li-ion аккумулятор или понижающие преобразователи постоянного тока на 3,7 В, 2A.

► RST (Reset) — Вывод сброса модуля.
► RxD (Receiver) — Вывод последовательной связи.
► TxD (Transmitter) — Вывод последовательной связи.
► GND — Вывод заземления, должен быть подключен к выводу GND на Arduino.
► RING — Вывод индикатора звонка.
► DTR — Вывод активации / деактивации спящего режима.
► MIC ± — Микрофонные вывод.
► SPK ± — Вывод динамика.

Питание для модуля SIM800L
Для стабильной работы модуля SIM800L необходим источник питания с выходным напряжением от 3,4 до 4,4 В (в идеале 4,1 В) с максимальным рабочим током 2А. В качестве источника питания можно использовать Li-ion аккумулятор (1200mAh и выше) или стабилизатор напряжения на LM2596.
