Модуль GSM Sim 900

Обзор платы GSM/GPRS SIM900 Shield

Плата Arduino GPRS/GSM Shield (рисунок 1) предоставляет нам возможность использовать для удаленного приема и передачи данных мобильной GSM-связи. Осуществить это можно тремя способами:

• используя отправку/прием коротких текстовых сообщений (SMS);
• отправкой голосовых (аудио) команд на основе технологий CSD (стандартная технология передачи данных в сети GSM) и/или DTMF (двухтональный многочастотный аналоговый сигнал, используемый для набора телефонного номера);
• используя пакетную передачу данных на основе технологии GPRS.
• Плата построена на базе модуля SIMCom SIM900.

Также на ней расположены:

• слот для SIM-карты;
• джек 3,5 мм для аудио-входа и выхода;
• разъём для внешней антенны.

Общение с платой производится через serial-соединение с помощью набора AT-команд. С помощью перемычек на плате возможно установить используемые для коммуникации контакты: аппаратные 0- 1-й или 2-3 (на некоторых платах) 7- 8-й для работы через SoftwareSerial.

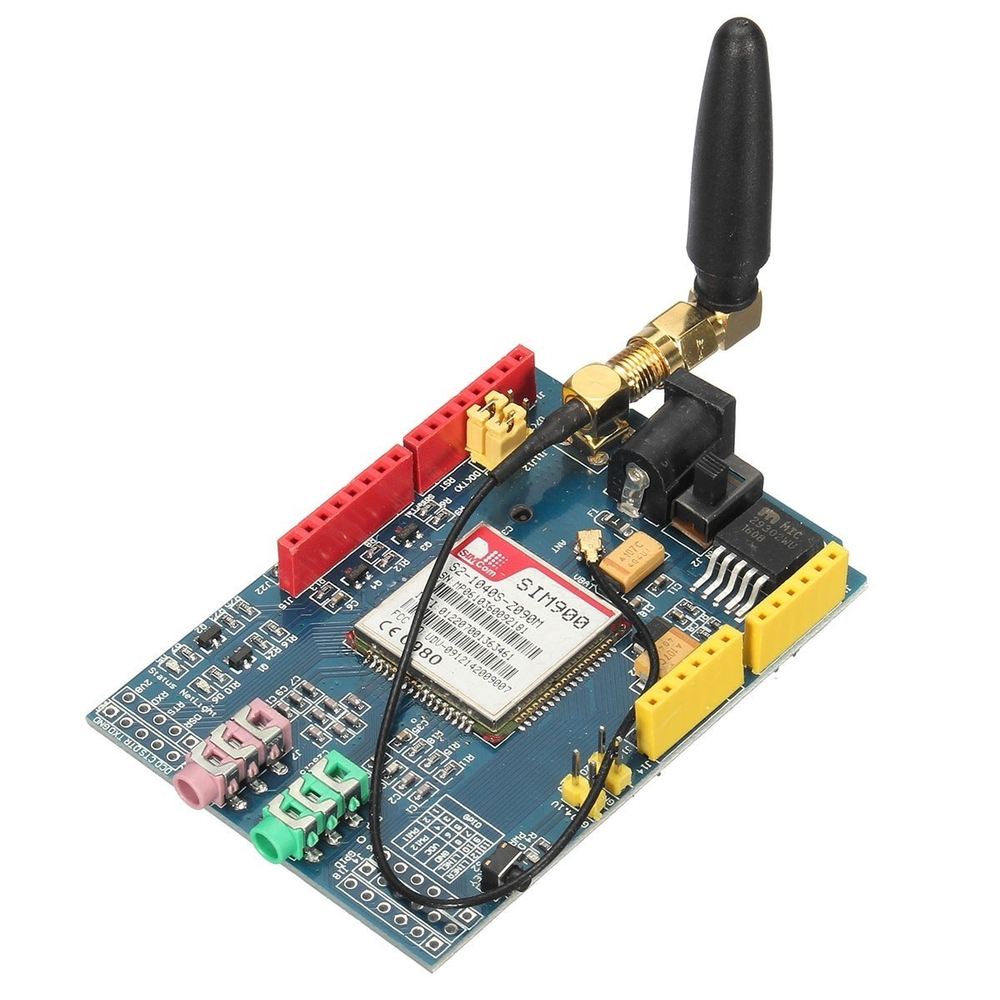

Рисунок 1. GPS GPRS shield.

Плату GSM GPRS SIM900 Shield можно включить двумя способами:

• аппаратным (нажатие кнопки PWRKEY);
• программным.
