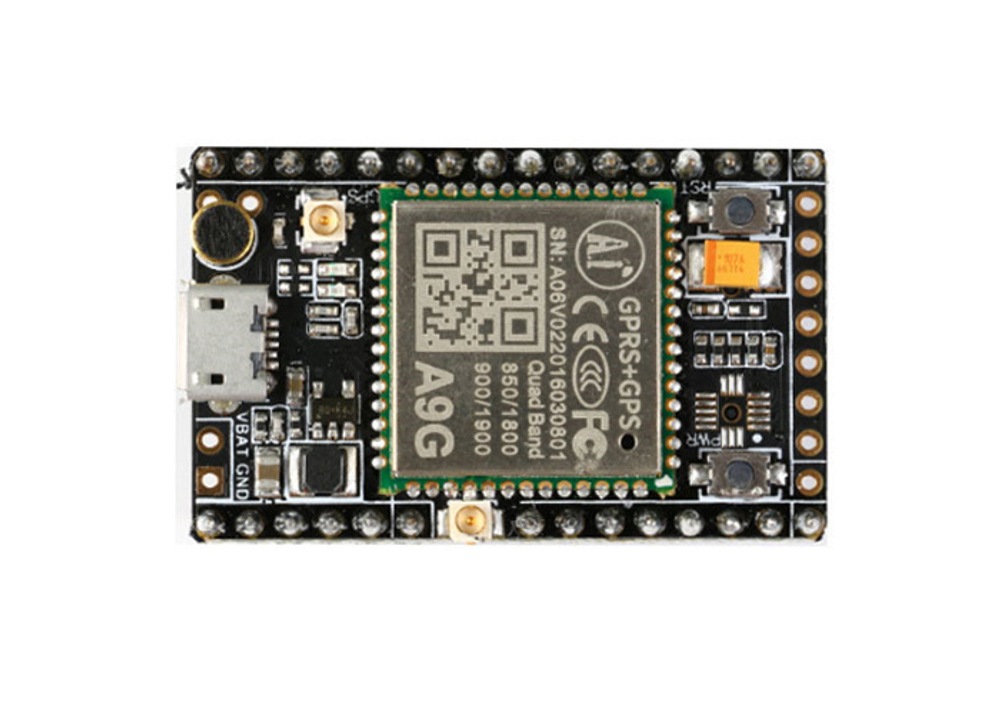

Модуль связи GSM/GPRS совмещенный с системой спутниковой навигации GPS/BDS на чипе Ai-Thinker A9G. Модуль A9G может использоваться в широком спектре задач IOT, домашней автоматизации, беспроводного управления, переносной электроники, беспроводных датчиков определения местоположения, трекеров местоположения. Модуль со стандартной прошивкой управляется с помощью AT-команд.
Характеристики
- Напряжение питания: 5 В через micro USB или литиевый аккумулятор 3.3 В – 4.2 В;
- Управление зарядом литиевой батареи;
- Диапазоны поддерживаемых частот GSM/GPRS: 850, 900, 1800, 1900 Мгц;
- Поддерживаемые систем спутникового позиционирования: GPS, BDS;
- Поддержка голосовых вызовов и SMS-сообщений;
- Разъем для подключения micro SD карты памяти;
- Микрофон;
- Кнопка сброса;
- Кнопка вкл/откл;
- Размеры модуля: 25 x 41 мм/
Комплектация
- Модуль A9G;
- Антенна PCB GSM/GPRS;
- Антенна GPS/BDS.
В данном варианте модуля чип акселерометра LIS3DHx отсутствует - не установлен.
Чип A9G представляет из себя 32-битный RISC процессор с частотой до 312 МГц. Имеется возможность перепрошивки и использования его как самостоятельного контроллер.
Разъем microUSB используется только для питания и зарядки литиевой батареи и не используется для отладки. Для отладки необходимо использовать три UART порта через дополнительный USB-TTL преобразователь.
| AT_RX, AT_TX | Порт для AT команд GSM/GPRS |
| GPS_RX, GPS_TX | Порт системы GPS/BDS |
| Hst_RX, Hst_TX | Порт для загрузки |
