Компактный модуль сотовой связи SIМ800С отлично подойдёт для проектов по охране дома или дачи, сигнализации в автомобиле и
многих других. Функционально он ничем не уступает мобильному телефону и с его помощью можно отправлять SMS сообщения,
совершать или принимать телефонные звонки, подключаться к Интернету, используя GPRS канал. SIМ800С - это полнофункциональный
четырехдиапазонный GSM/GPRS модуль с поддержкой интерфейса Bluetooth 3.0, работающий на частотах GSМ850 МГц, EGSM900 МГц,
DCS1800МГц и РСS1900МГц.

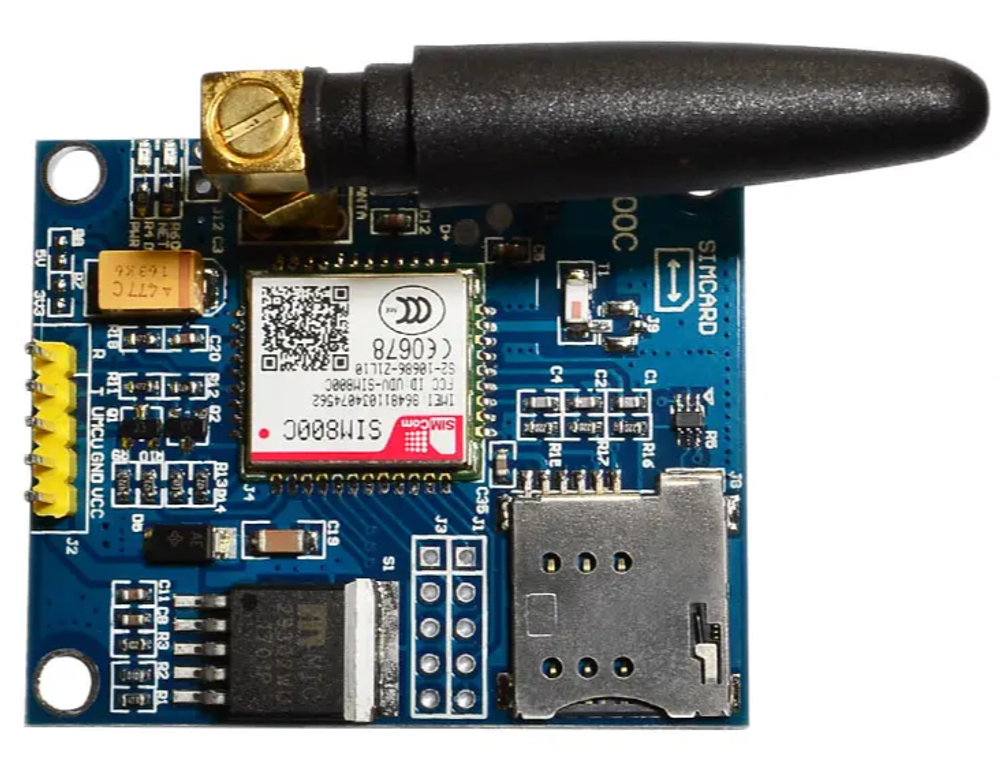

В основе платы лежит гибридная сборка SIМ800С от компании SIMCom Wireless Solutions Limited. Рабочее напряжение от 3,4 до 4,4 В
делает её идеальным выбором для применения в устройствах с питанием от литиевой батареи, а наличие стабилизатора позволяет
расширить применение до мобильных и стационарных устройств с напряжением питания 5-20 вольт. Антенна, которая может
понадобиться для связи с сетью, поставляется в комплекте и устанавливается в разъём SMA. Для подключения выносной антенны на
плате имеется коннектор IPX. Гнездо для установки SIМ-карты уже установлено на плату. Для работы подойдет любая активированная SIM
карта.
Подключение:
Усс: - напряжение питания 5-20 вольт
GND: - общий провод, земля
VMCU: - напряжение питания 3,4-4,4 вольт.
т: - линия передачи данных UART
R: - линия приёма данных UART
Для стабильной работы SIM800С необходим источник питания с выходным напряжением 3,4 - 4,4 В и максимальным рабочим током 2A
или 5 - 20 В мощностью 8-10 Вт. В качестве такого источника можно использовать Li-ion, кислотные или щелочные аккумуляторы, а также
сетевые адаптеры. Напряжение питания от литиевой батареи можно подавать на разъём J11, контакты "+" и
VMCU и GND. Напряжение питания 5-20 вольт подключается через разъём 2, контакты УСС и GND.
или на разъём J2, контакты
Управление модулем производится при помощи АТ команд. UART интерфейс подключается к контактам Т и R разъёма ]2. На плате имеется
схемы согласования уровней, поэтому напряжение сигналов интерфейса может быть как 3,3, так и 5 В.
Ha плате имеется два светодиода. Один индицирует наличие напряжения питания, а второй отображает состояние сети:
* Мигает раз в 1 с — Модуль работает, но еще не подключилось к сети;
* Мигает раз в 2 с — Запрошенное соединение для передачи данных GPRS активно;
* Мигает раз в 3 с — Связь с сетью установлена и можно отправлять / получать голосовые и SМS-сообщения.
