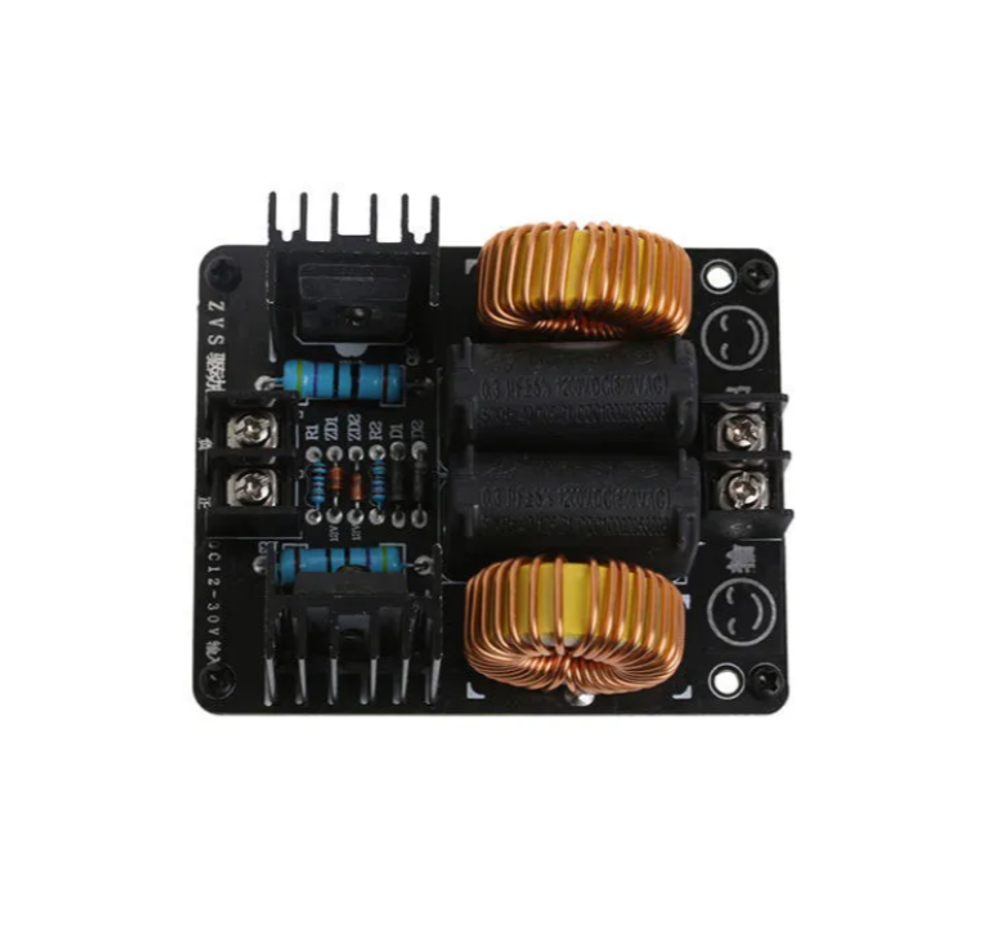

Модуль индукционного нагрева на базе ZVS‑схемы, 1000 Вт / 20 А, с драйвером Flyback для катушек

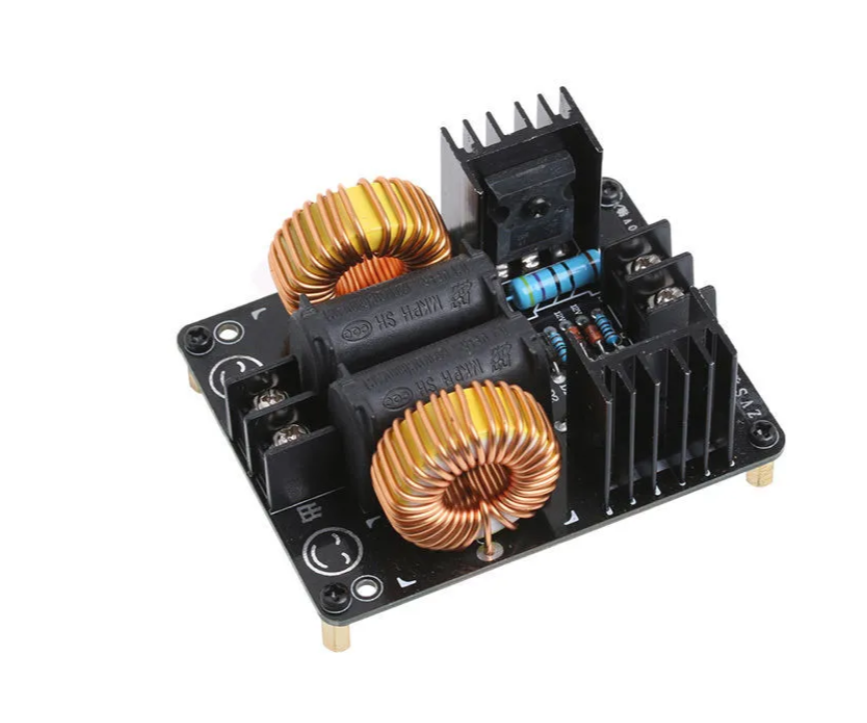

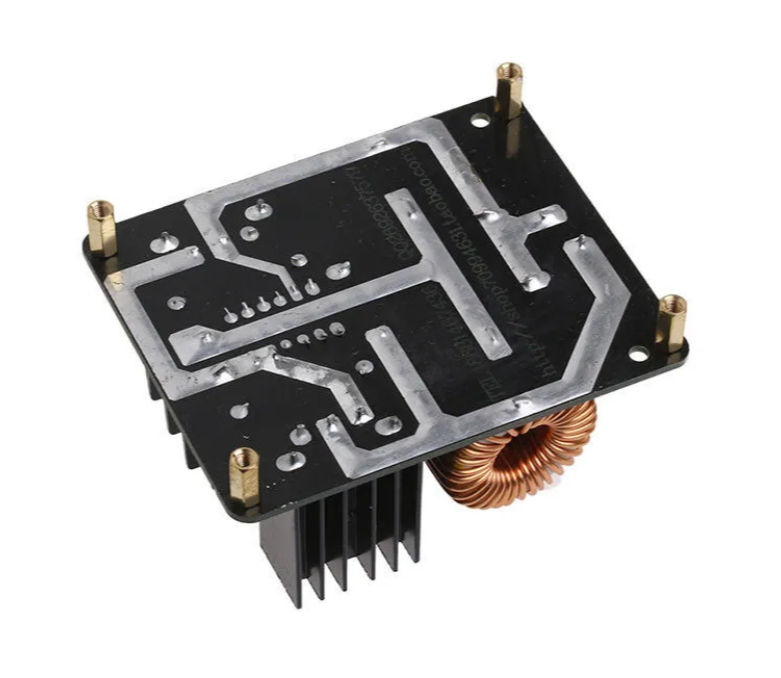

Javino ZVS Drive Board: индукционный нагревательный модуль (до 1000 Вт)

Общее описание
Javino ZVS Drive Board — высокочастотный индукционный нагреватель на базе ZVS‑схемы (Zero Voltage Switching). Предназначен для бесконтактного нагрева проводящих материалов, экспериментов с высоковольтными разрядами и применения в DIY‑проектах. Отличается адаптивной частотой генерации и гибкими настройками питания.

Ключевые особенности

• адаптивная рабочая частота (автоподстройка в диапазоне 30 Гц – 50 кГц);

• широкий диапазон входного напряжения (12–30 В постоянного тока);

• возможность масштабирования мощности за счёт увеличения тока питания;

• компактность и простота интеграции в самодельные установки.

Технические характеристики

1. Питание

   • рабочее напряжение: 12–30 В постоянного тока (старт возможен только при ≥12 В);

   • рекомендуемый источник: 12 В / 5 А (минимальный режим);

   • оптимальный режим: 24 В / 12 А (для максимальной отдачи).

2. Мощность

   • номинальная выходная: до 1000 Вт (зависит от входного тока);

   • типичная рабочая: 180–360 Вт;

   • при 12 В / 5 А: ~60 Вт (выходное напряжение ~10 кВ);

   • при 24 В / 12 А: ~200 Вт (выходное напряжение ~2 кВ).

3. Частота и генерация

   • рабочий диапазон: 30 Гц – 50 кГц (автоматическая подстройка под нагрузку);

   • длина электрической дуги: 1–5 см (в зависимости от режима).

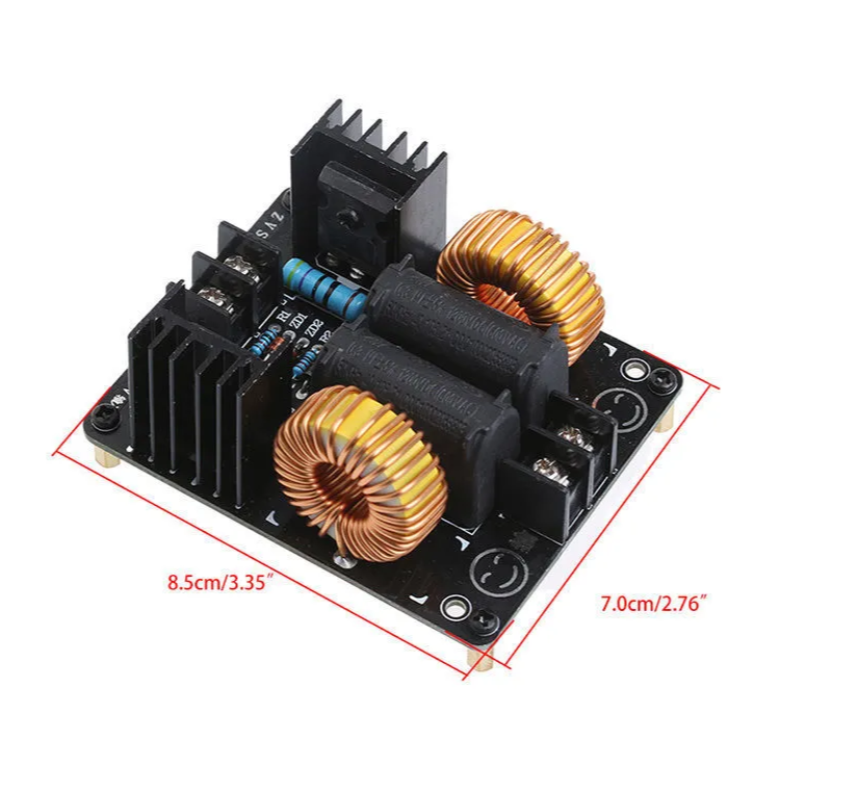

4. Конструктивные параметры

   • тип схемы: ZVS (нулевое напряжение переключения);

   • охлаждение: естественное (рекомендуется дополнительный вентилятор при длительной работе на высоких мощностях);

   • монтаж: стандартные отверстия для крепления.

Области применения

• бесконтактный нагрев металлических деталей;

• эксперименты с плазменными разрядами;

• создание самодельных индукционных печей;

• образовательные проекты по электротехнике;

• прототипирование систем высокочастотного нагрева.

Требования к эксплуатации

1. Обязательно используйте источник питания с токовой защитой (перегрузка может вывести модуль из строя).

2. Обеспечьте вентиляцию: при мощности >200 Вт рекомендуется принудительное охлаждение.

3. Не допускайте работы при напряжении ниже 12 В — схема не запустится.

4. Для стабильного дугообразования поддерживайте чистоту контактных поверхностей.

Преимущества

• гибкость настройки мощности через изменение входного тока;

• автоматическая подстройка частоты под нагрузку;

• компактный форм‑фактор для встраивания в собственные конструкции;

• поддержка широкого диапазона входных напряжений.

Важно!

• Модуль не предназначен для промышленного использования без дополнительного корпуса и защиты.

• При работе с высокими напряжениями соблюдайте меры электробезопасности.

• Рекомендуемый максимальный непрерывный режим работы — 10 минут с последующим охлаждением.
