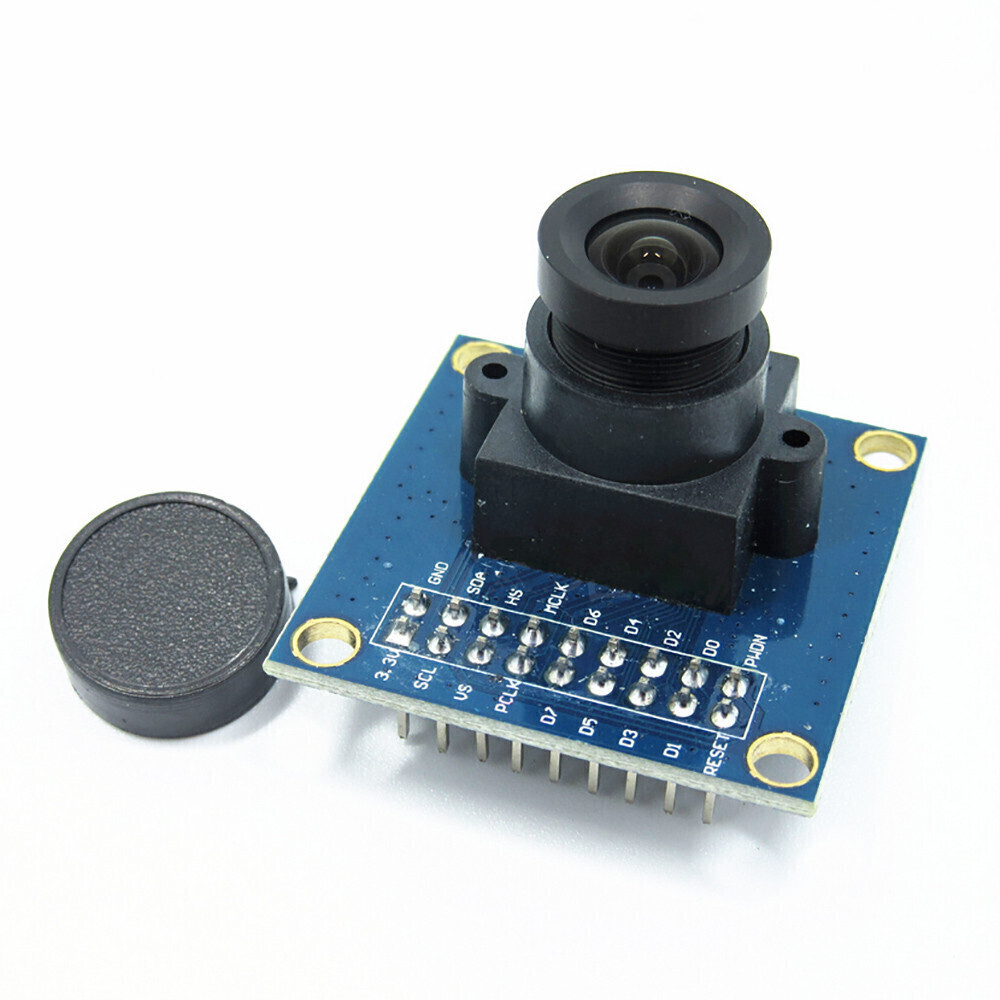

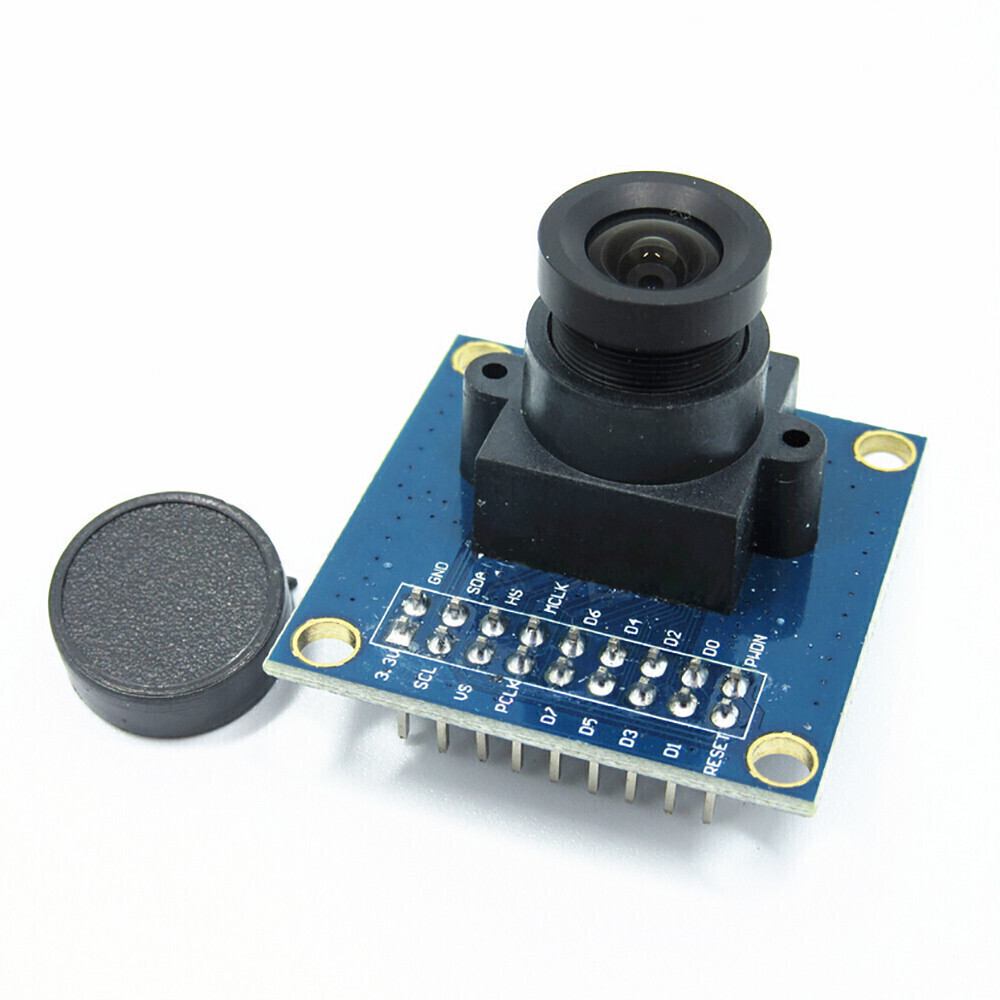

OV7670 300KP VGA модуль камеры для Arduino
Описание
OV7670 датчик изображения, малый размер, низкое рабочее напряжение, и обеспечивает все особенности одночиповой VGA камеры и процессора изображений. С помощью управления шиной theSCCB вы можете выводить всю рамку, отобранную, использовать окно, чтобы повлиять на разрешение данных 8 бит. VGA изображение продукта до 30 кадров/сек. Пользователи могут полностью контролировать качество изображения, формат данных и режим передачи. Процесс обработки изображений, включая гамма-кривые, баланс белого, насыщенность, chroma и так может быть запрограммирован через интерфейс SCCB. OmmiVision датчик изображения применяет уникальную сенсорную технологию для улучшения качества изображения, уменьшая или устраняя оптический или электронный дефект, например, фиксированный шум узора, хвост-цветение, четкое и стабильное цветное изображение.
Высокая чувствительность для применения под светильник
Низкое напряжение подходит для встроенных приложений
Стандартный интерфейс SCCB совместим с интерфейсом I2C
RawRGB to RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) и YCbCr (4:2:2) формат вывода
Поддержка VGA, CIF и От CIF до 40x30 Размер
Метод выборки VarioPixel
Устраняющий светильник в полоску, автоматический контроль качества изображения черного уровня, включая насыщенность цвета, оттенок, гамма, резкость
ISP устраняет шум и функцию компенсации битых пикселей
Поддержка масштабирования изображения
Линза-это потеря компенсации на светильник
50/60Hz обнаружения
Насыщенность автоматически настраивается (УФ-регулировка)
Повышение кромки автоматически настраивается
Автоматическое снижение уровня шума
Ключевые параметры
Фоточувствительный Массив 640X480
Ввода-вывода напряжения 2,5 V до 3,0 V (внутренний LDO основных поставки)
Мощность 60 мВт/15fpsVGAYUV
Режим сна <20 μ A
Температурная работа от-30 °C до 70 °C
От 0 °C до 50 °C
(8-бит) формат? YUV/YCbCr4 RGB565/555/444 GRB4: 2: 2: 2:2 исходные данные RGB
Оптический Размер 1/6"
Угол обзора 25 °
Максимальная скорость 30 кадров в секунду VGA
Чувствительность 1,3 В/(люкс-сек)
Отношение сигнал-шум 46 дБ
Динамический диапазон 52 дБ
Прогрессивный режим просмотра
Электронная экспозиция
Площадь 3,6 μ mx 3,6 мкм
Темный ток 12 мВ/с при 60 °C
Посылка включает в себя:
Модуль камеры CMOS ov7670-1 шт.
