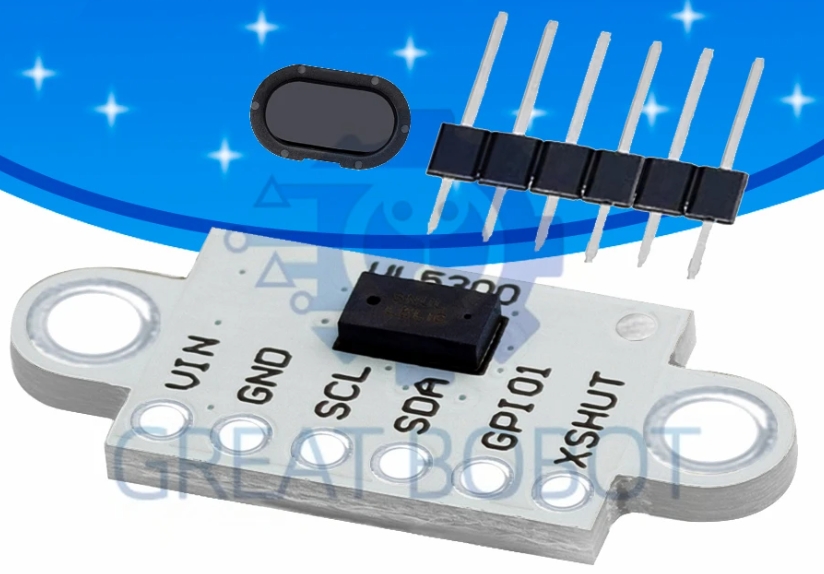

Модуль лазерного дальномера VI5300 с защитной крышкой (cover plate)

Модуль лазерного дальномера VI5300 с защитной крышкой (cover plate) — это компактный датчик, предназначенный для измерения расстояний до 4 метров. Он заменяет модули VL53L0X, VL53L1X и VL53L3X. Датчик использует технологию времяпролётного измерения (dToF), объединяя в одном корпусе массив приёмников на основе однофотонных лавинных диодов (SPAD) и лазерный излучатель VCSEL.

Основные характеристики

• Напряжение питания. 3,3–5 В постоянного тока.
• Интерфейс связи. I2C (максимальная частота — 1 МГц).
• Адрес по I2C. 0xd8.
• Диапазон измерения расстояния. От 3 см до 4 м.
• Частота измерения. До 60 Гц.
• Точность измерения. ±4%.

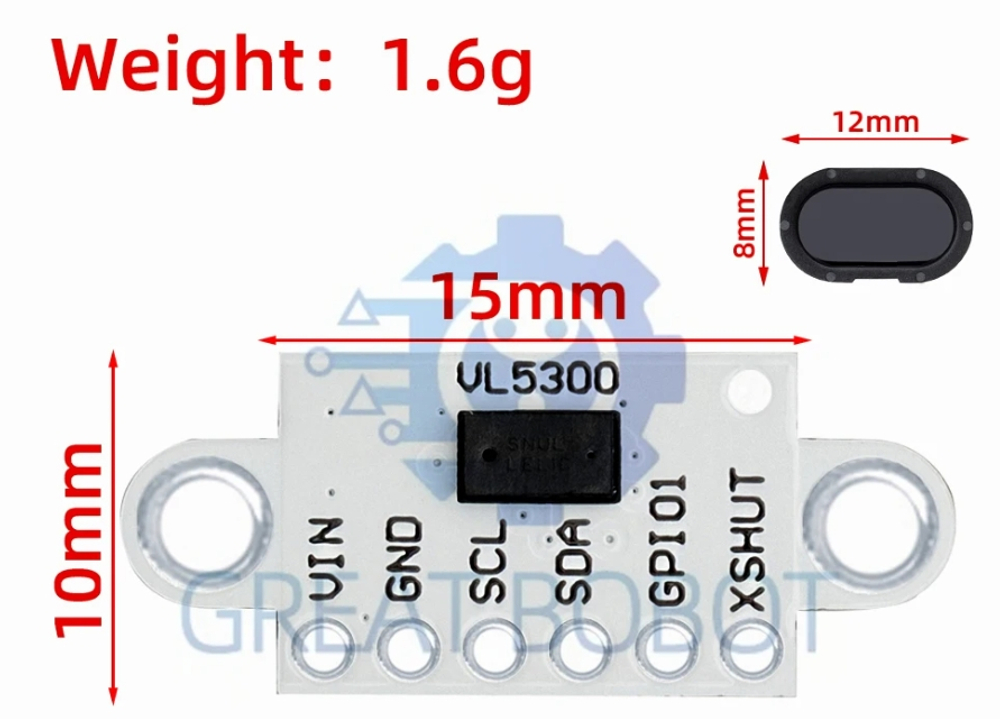

• Размеры. 25 × 10,7 × 3,2 мм.
• Рабочая температура. От −25 °C до +85 °C.
• Рабочая влажность. 5–95% относительной влажности.
• ИК-излучатель. 940 нм.

Особенности

• Калибровка стеклянной крышки. Встроенный алгоритм на основе гистограммы компенсирует пятна или загрязнения, обеспечивая стабильную работу.
• Безопасность. Использует субнаносекундные световые импульсы и специальную схему управления безопасностью глаз, соответствующую требованиям стандартов класса 1.
• Подавление окружающего света. Узкополосные фильтры и встроенные алгоритмы подавления солнечного света позволяют использовать датчик на открытом воздухе при солнечном свете.
• Простота интеграции. Работает от одного источника питания, не требует дополнительных оптических компонентов.

Применение

• Мобильные роботы. Быстрое определение дальности и обнаружение препятствий, патрулирование.
• Обнаружение пользователя. В компьютерах, ноутбуках и другом оборудовании для активации, пробуждения или переключения режимов.
• Беспилотные летательные аппараты (БПЛА). Помощь при посадке, зависании, обнаружении потолка.
• Умные здания и осветительное оборудование. Обнаружение прибытия, распознавание 1D-жестов.
• Камеры. Поддержка автофокусировки при слабом освещении, отслеживание фокусировки видео.

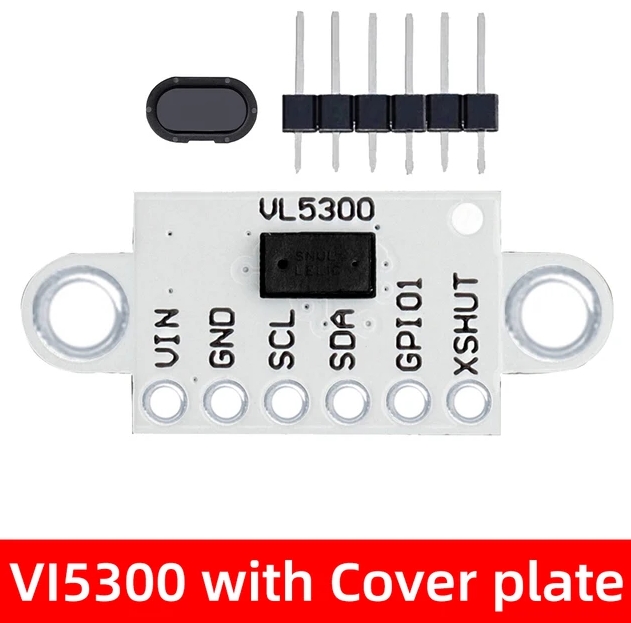

Комплектация

В комплект  входит:

• модуль лазерного дальномера VI5300;
• 6-контактный разъём;
• защитная крышка (cover plate).

Защитная крышка помогает защитить датчик от пыли и других загрязнений.
