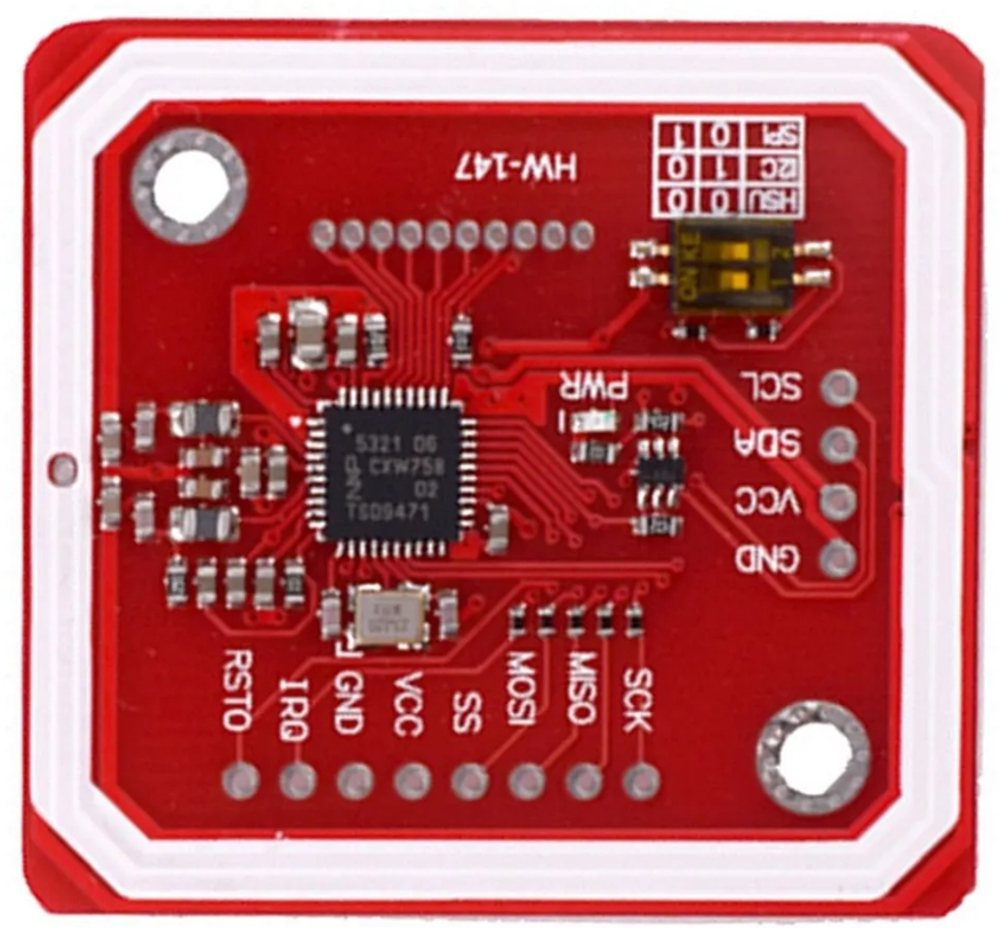

Модуль PN532 NFC RFID V3 — считыватель и записывающее устройство

Модуль PN532 NFC RFID V3 — считыватель и записывающее устройство

Универсальный модуль для работы с бесконтактными метками и смарт‑устройствами. Основан на чипе NXP PN532 — одном из самых популярных и надёжных решений в сфере NFC/RFID. Подходит для разработки IoT‑проектов, систем контроля доступа, платёжных терминалов и других приложений, где требуется бесконтактное взаимодействие.

Основные функции

• Считывание и запись RFID‑меток и смарт‑карт.

• P2P‑соединение (peer‑to‑peer) между двумя модулями PN532.

• NFC‑связь со смартфонами на Android (чтение/запись, обмен данными).

• Имитация RFID‑метки — может выступать как виртуальная карта.

Технические характеристики

• Рабочая частота: 13,56 МГц.

• Напряжение питания: 3,3–5 В.

• Потребляемый ток:

  • в режиме ожидания: 100 мА;

  • при считывании: 120 мА;

  • при записи: 120 мА;

  • максимальный: 150 мА.

• Дальность действия: 5–7 см (зависит от типа метки и условий).

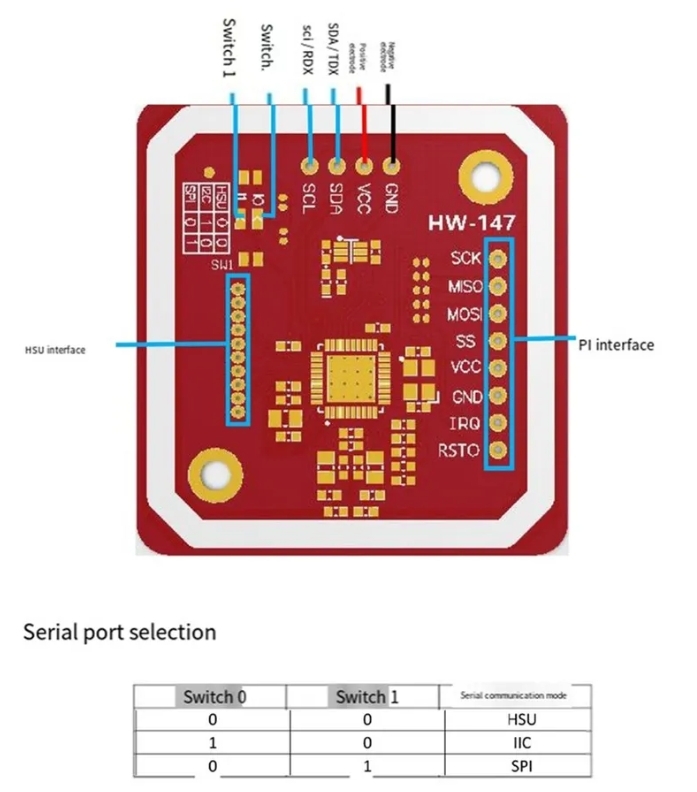

• Интерфейсы подключения: I²C, SPI, HSU (High Speed UART, 115200 бод).

• Антенна: встроенная на плате.

• Размеры модуля: 42,7 × 40,4 мм.

• Логика: КМОП, 3,3 В.

Поддерживаемые стандарты и типы меток

• ISO 14443 Type A: NXP Mifare 1K, 4K, Ultralight, Desfire.

• ISO 14443 Type B.

• ISO/IEC 14443‑4‑совместимые чипы (например, CD97BX, CD light, Desfire, P5CN072).

• FeliCa (например, RCS_860, RCS_854).

• Topaz/Jewel (например, IRT5001).

Возможности подключения к микроконтроллерам

Модуль совместим с Arduino и другими платформами. Для работы через I²C используйте библиотеку Adafruit_PN532. Пример подключения к Arduino:

• I²C: SDA → A4, SCL → A5, VCC → 5 В, GND → GND, IRQ → D2, RSTO → D3.

• SPI: SS → D10, MOSI → D11, MISO → D12, SCK → D13, VCC → 5 В, GND → GND.

Область применения

• Системы контроля доступа (считывание карт/брелоков).

• Платёжные терминалы и электронные кошельки.

• Автоматизация складов (идентификация товаров).

• Умный дом (управление устройствами через NFC).

• Прототипирование и образовательные проекты (Arduino, Raspberry Pi).

• Обмен данными между устройствами (P2P).

Преимущества

• Многофункциональность: поддержка NFC, RFID и P2P.

• Простота интеграции: встроенные антенны и преобразователи уровней.

• Гибкость интерфейсов: выбор между I²C, SPI и UART.

• Компактность: удобен для встраивания в компактные устройства.

• Широкая совместимость: работает с большинством стандартных меток и смартфонов.

Используйте модуль PN532 NFC RFID V3 для создания надёжных и современных решений в области бесконтактной идентификации и обмена данными!
