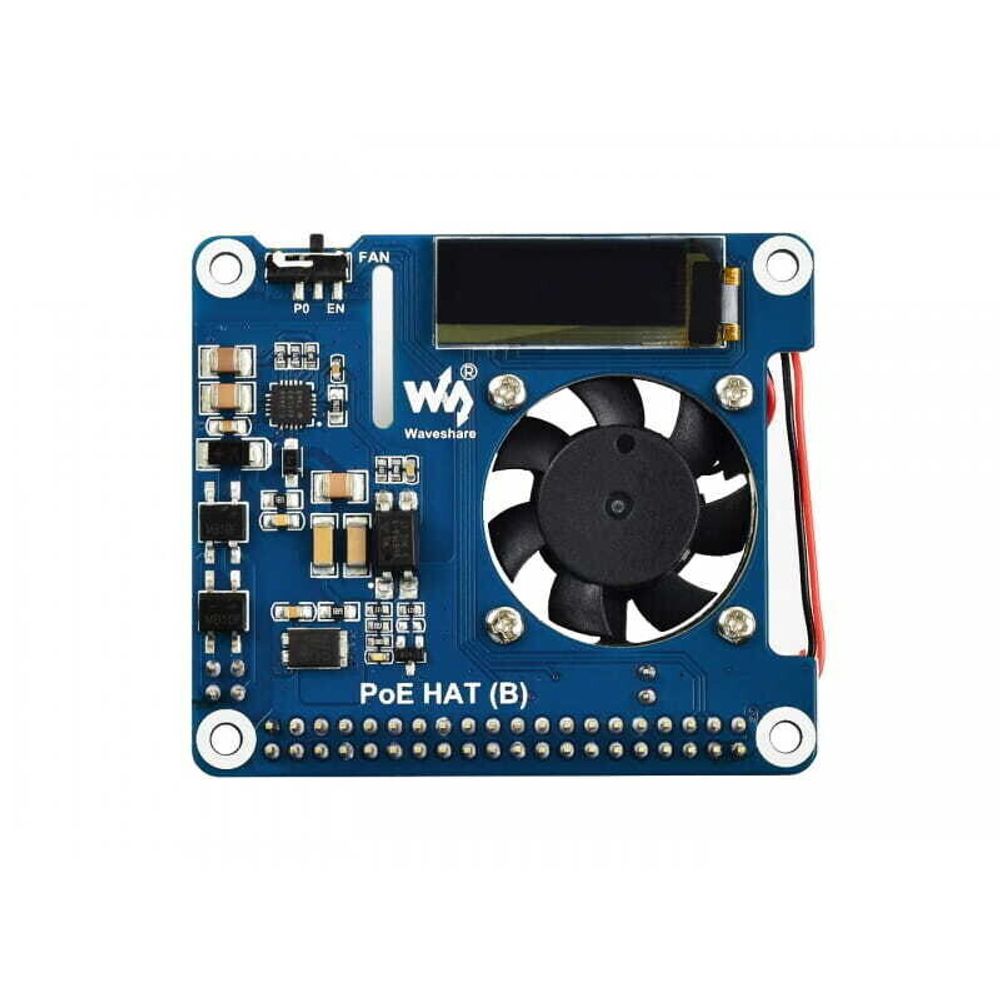

Модуль расширения Power over Ethernet (B) для Raspberry Pi 3B + / 4B (стандарт PoE 802.3af)
Модуль расширения PoE HAT (B) соответствует стандарту 802.3af для питания через Ethernet.
Используя этот модуль и некоторое применимое оборудование для сбора энергии, соответствующее стандарту 802.3af,
вы можете обеспечить как сетевое подключение, так и питание Raspberry Pi с помощью всего одного кабеля Ethernet.
Основные функции:
Стандартный разъем Raspberry Pi 40PIN GPIO, поддерживает Raspberry Pi 3B + / 4B
Возможность PoE (Power Over Ethernet), соответствие 802.3af
Полностью изолированный импульсный источник питания (SMPS)
0,91-дюймовый OLED-экран для мониторинга температуры процессора, IP-адреса и состояния вентилятора в режиме реального времени.
Встроенный охлаждающий вентилятор, обеспечивает автоматический запуск после включения ИЛИ программируемое управление,
настраивается с помощью переключателя
Встроенный расширитель IF PCF8574 для шины I2C, обеспечивающий контакт P0 для прямого управления вентилятором и дополнительные контакты ввода / вывода
Технические данные
| ПОТРЕБЛЕНИЕ МОЩНОСТИ POE | Входное напряжение 37 В ~ 57 В DC | РАЗМЕР OLED | 0.91 " |
|---|---|---|---|
| ВЫХОДНАЯ МОЩНОСТЬ POE | Выход 5V 2.5A DC | OLED-ПИКСЕЛЕЙ | 128 × 32 |
| СТАНДАРТНАЯ СЕТЬ | PoE 802.3af | ДРАЙВЕР 3af OLED | SSD1306 |
| РАЗМЕРЫ | 56,5 × 65 mm | ЦВЕТ ДИСПЛЕЯ OLED | белый |
Работает с Raspberry Pi 3B + / 4B
Стандартный разъем Raspberry Pi 40PIN GPIO, позволяет подключать другие модули.
Питание через Ethernet
Обеспечивает сетевое подключение и питание Raspberry Pi с помощью одного кабеля
* требуется соответствующее оборудование для получения энергии, совместимое с 802.3af
0,91-дюймовый OLED-дисплей
128 × 32 пикселей, управление по шине I2C
Отображение в реальном времени: температура процессора, IP-адрес, состояние вентилятора
Охлаждающий вентилятор
Обеспечивает автоматический запуск после включения или программного управления, настраивается с помощью переключателя
Автоматически включает / выключает вентилятор в зависимости от температуры процессора Raspberry Pi

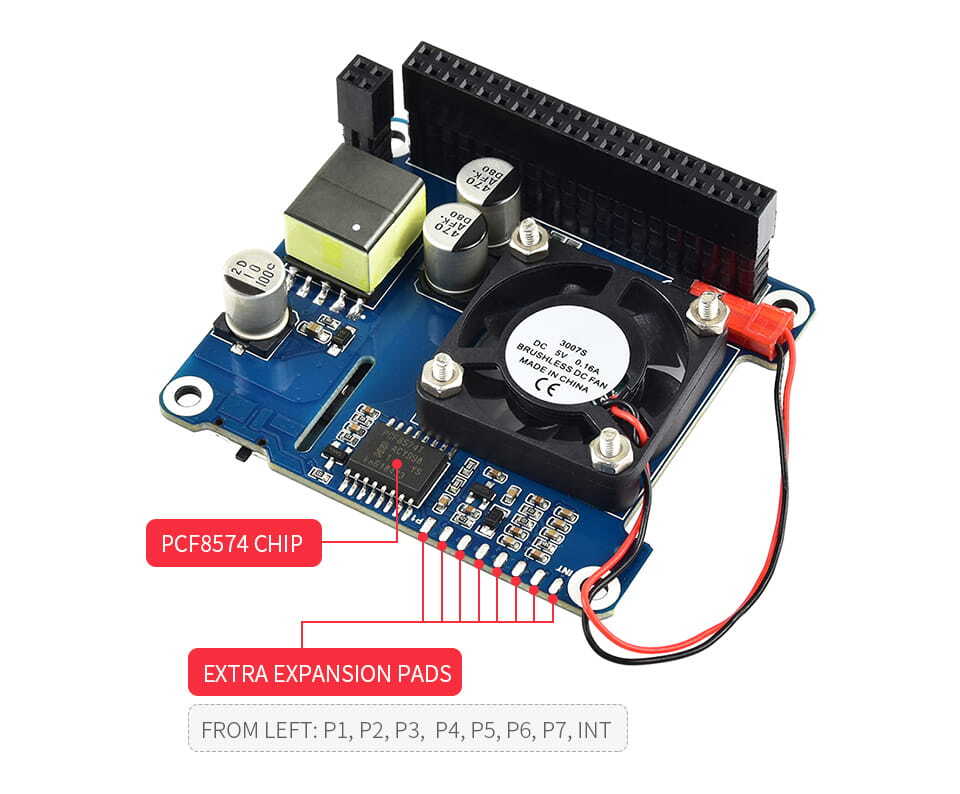

Встроенный чип PCF8574
PCF8574 Расширитель ввода / вывода для шины I2C, обеспечивающий 8 контактов ввода / вывода, включая P0 для управления вентилятором
и дополнительные контакты общего назначения на площадках для пайки (P1-P7, INT)
Определение штифта:
Размеры:
