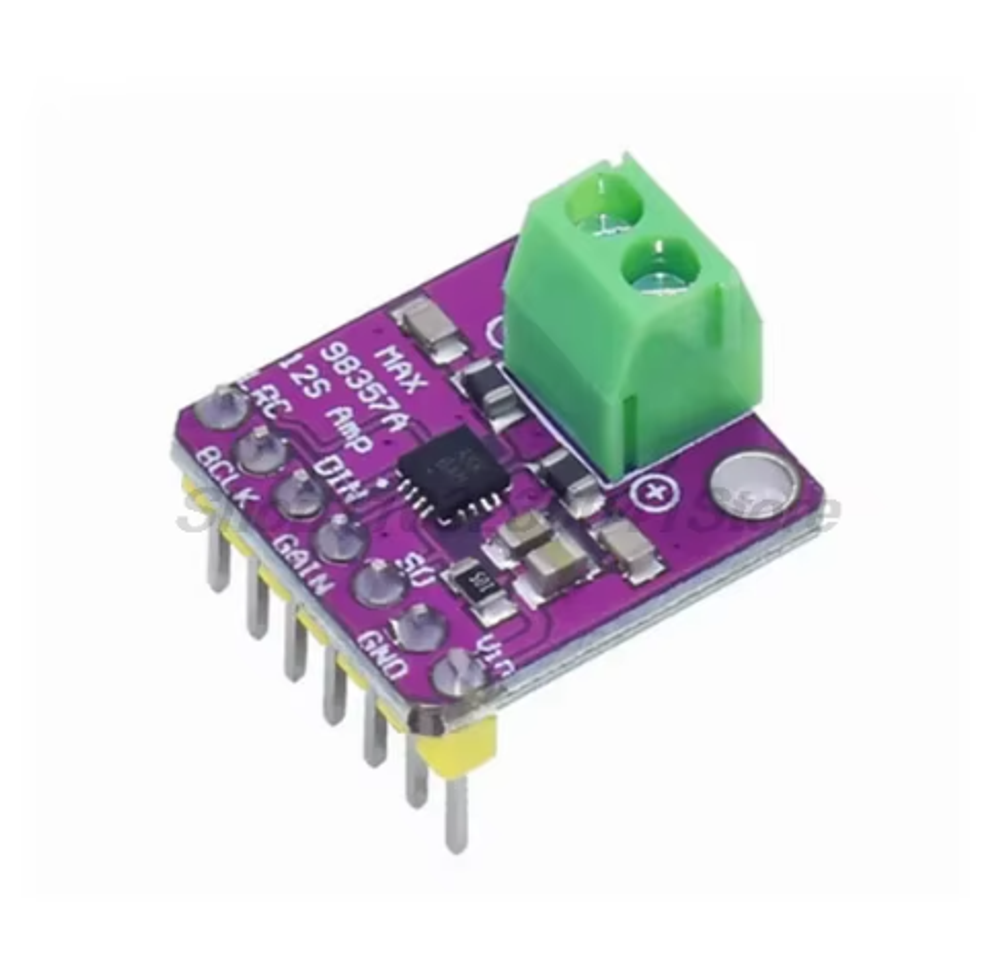

Модуль усилителя класса-D на MAX98357 позволяет конвертировать цифровой сигнал в различных форматах и выводить аналоговый сигнал на внешний динамик, мощностью до 3.2W при сопротивлении 4 Ом. Усилитель поддерживает частоту дискретизации от 8 до 96 кГц, имеет настраиваемый коэффициент усиления (3/6/9/12/15 дБ).
В модуль встроен звуковой ЦАП MAX98357 I2S со встроенным 3Вт усилителем D-класса. ЦАП подключается к компьютеру при помощи цифрового интерфейса I2S.
I2S (не путать с интерфейсом I2C) цифровой интерфейс, используемый в профессиональной звуковой технике и поддерживается большим количеством специализированных микросхем. Для подключения используется 4 сигнальных провода (data in, data out, bit clock и выбор канала left-right). Обычно, аудиоустройства самостоятельно преобразуют входящие данные и конвертируют их в аналоговых сигнал, который можно непосредственно подавать на наушники или линейный вход усилителя.
Характеристики:
Напряжение питания: 2,5 - 5,5 Вольт.
Выходная мощность: до 3,2 Вт на канал (4 Ом, 10% THD+N)
Входы: PCM (Pulse Code Modulation); I2S (MAX98357A); TDM (Time Division Multiplexed)
Поддержка частоты дискретизации: от 8 кГц до 96 кГц
Разрядность данных:16/24/32 бита в режимах I2S и L/R Justified; 16/32 бита в режиме TDM.
Защита от короткого замыкания и перегрева.
Фильтрация шумов
КПД 92%.
Размеры: 19 х 18 мм.
