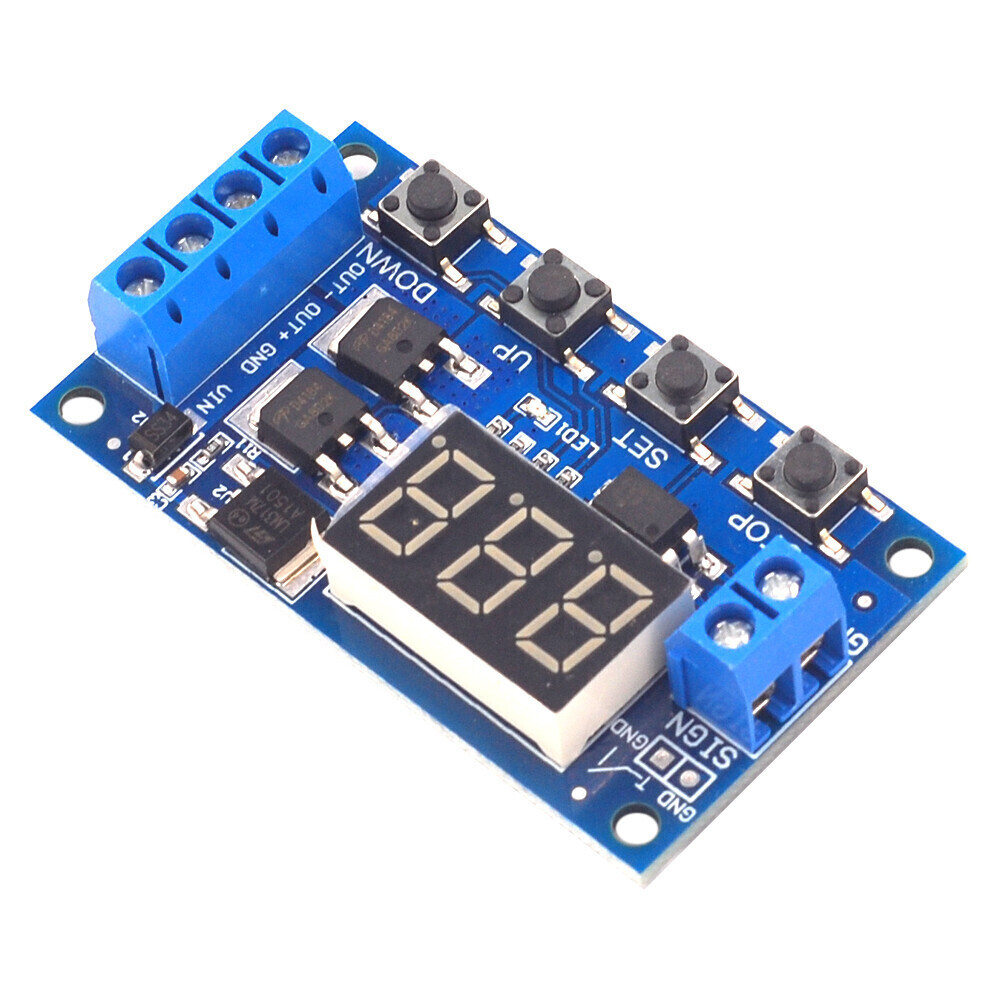

ЦИКЛИЧЕСКИЙ ПРОГРАММИРУЕМЫЙ ТАЙМЕР XY-J04 ДЛЯ ARDUINO
Временем срабатывания таймера можно задать интервал от 0,1 секунд до 999 минут. Также таймер может срабатывать при получении внешнего сигнала (от 3 до 24 В) через выход SIGN. Он может запускаться либо заданное количество раз, либо находиться в бесконечном цикле повторений.
Главное отличие XY-J04 от аналогов – то, что вместо электромеханического реле здесь используются два подключенных параллельно полевых транзистора. Благодаря этому выход переключается без возникновения помех, «дребезга».
Модуль питается от того же источника, что и подключаемая нагрузка, и между ними нет гальванической развязки. Переполюсовка питания ему не страшна, для защиты от этого установлен диод.
Напряжение питания модуля XY-J04 лежит в диапазоне от 5 до 36 В. Коммутируемый ток может достигать 15А, максимальная мощность нагрузки – 400 Вт. Сам таймер потребляет 20 мА в открытом и 50 мА в замкнутом состоянии.
В качестве органов управления таймер имеет трёхсимвольный семисегментный индикатор и 4 тактовые кнопки. Дисплей может отображать время с разным шагом: от 1 до 999, от 0,1 до 99,9 секунд и от 1 до 999 минут. Режимы меняются коротким нажатием кнопки STOP.
ОСНОВНЫЕ ДОСТОИНСТВА
- Срабатывание по внешнему сигналу
- Широкий временной диапазон
- Быстрое переключение без помех
| Вес | 17 g |
|---|---|
| Габариты | 60 × 35 × 14 mm |
| Напряжение питания: | 5 – 36 В |
| Потребляемый ток: | 20 мА (50 мА в замкнутом состоянии) |
| Максимальный ток нагрузки: | 15 А (при 400 Вт) |
| Напряжение при срабатывании триггера: | 3 – 24 В |
| Временной интервал: | от 0.1 сек до 999 мин |
| Количество срабатываний цикла: | 1 – 999 |
| Рабочая температура: | от -40 °C до +85 °C |
| Энергонезависимая память: | При отключении питания модуль запоминает введенные ранее настройки |
