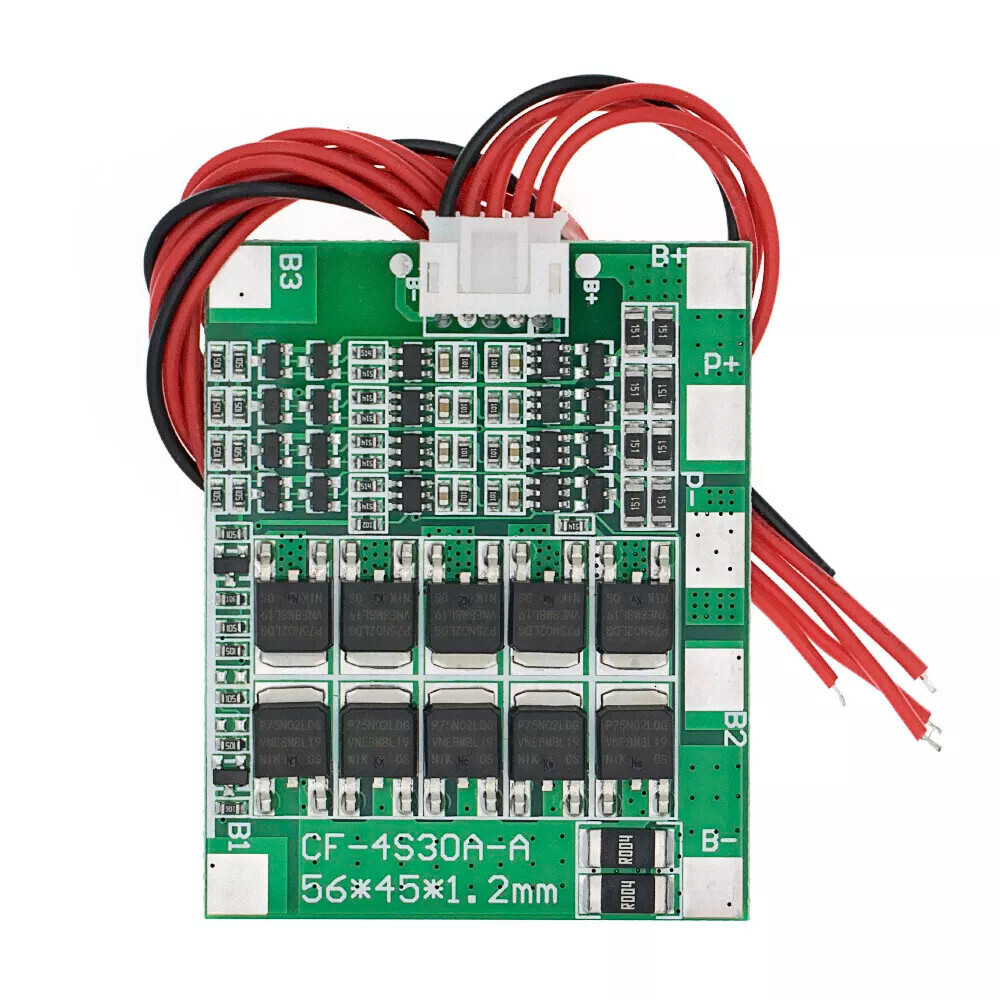

Плата CF-4S30A-A спроектирована для максимального удобства в подключении, для чего реализовано подключение точек соединения банок через разъём.
Элементы рассчитаны на максимальный постоянный ток не более 30А (желательно – менее), но в пике (например, при старте двигателя) способная отдать до 70А без ущерба компонентам. Через контакты подключения нагрузки возможна ещё и зарядка, причём схема защиты отключит батарею от зарядки при превышении максимального напряжения на банке (4.28 ± 0.05 В). Заряжать следует стабилизированным напряжением 16.8 В.
Кроме защиты от перезаряда, плата CF-4S30A-A спасёт аккумуляторы от превышения максимального тока (когда напряжение на банке провалится до 150 мВ, нагрузка будет отключена в течение 100 мс, ток срабатывания – примерно 75 А и зависит от аккумуляторов), от короткого замыкания и переразряда (2.55 ± 0.05 В).
ОСНОВНЫЕ ДОСТОИНСТВА
- компактные размеры
- простое подключение через надёжный разъём
- полноценная реализация схемы защиты
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- перевод шуруповёрта на литиевые аккумуляторы
- защита электроники RC модели при переводе с никелевых аккумуляторов
- силовая основа сборки для портативного зарядного для ноутбука
- Электровелосипеды
| Вес | 16 g |
|---|---|
| Габариты | 45 × 56 × 4 mm |
| Напряжение балансировки на каждую ячейку, В: | 4.28 + 0.05 В |
| Ток балансировки на каждую ячейку: | 84 ± 10 мА |
| Ток потребления: | ≤ 20 мкА |
| Максимальный ток заряда: | 30 A |
| Максимальный ток разряда: | 30 A |
| Напряжение перезаряда: | 4,25 ± 0,05 В |
| Время срабатывания защиты перезаряда: | 0,5 – 2 сек |
| Напряжение переразряда: | 2,4 ± 0,1 В |
| Время срабатывания защиты переразряда: | 100 – 200 мс |
| Напряжение сброса защиты: | 3,0 ± 0.1 В |
| Защита по току: | 150 ± 5 A |
| Время срабатывания защиты по току: | 5 – 60 мс |
| Сброс защиты по току: | Отключение нагрузки |
| Защита от короткого замыкания: | есть |
| Температура эксплуатации: | -40 … +85 °С |
| Температура хранения: | -40 … +60 °С |
