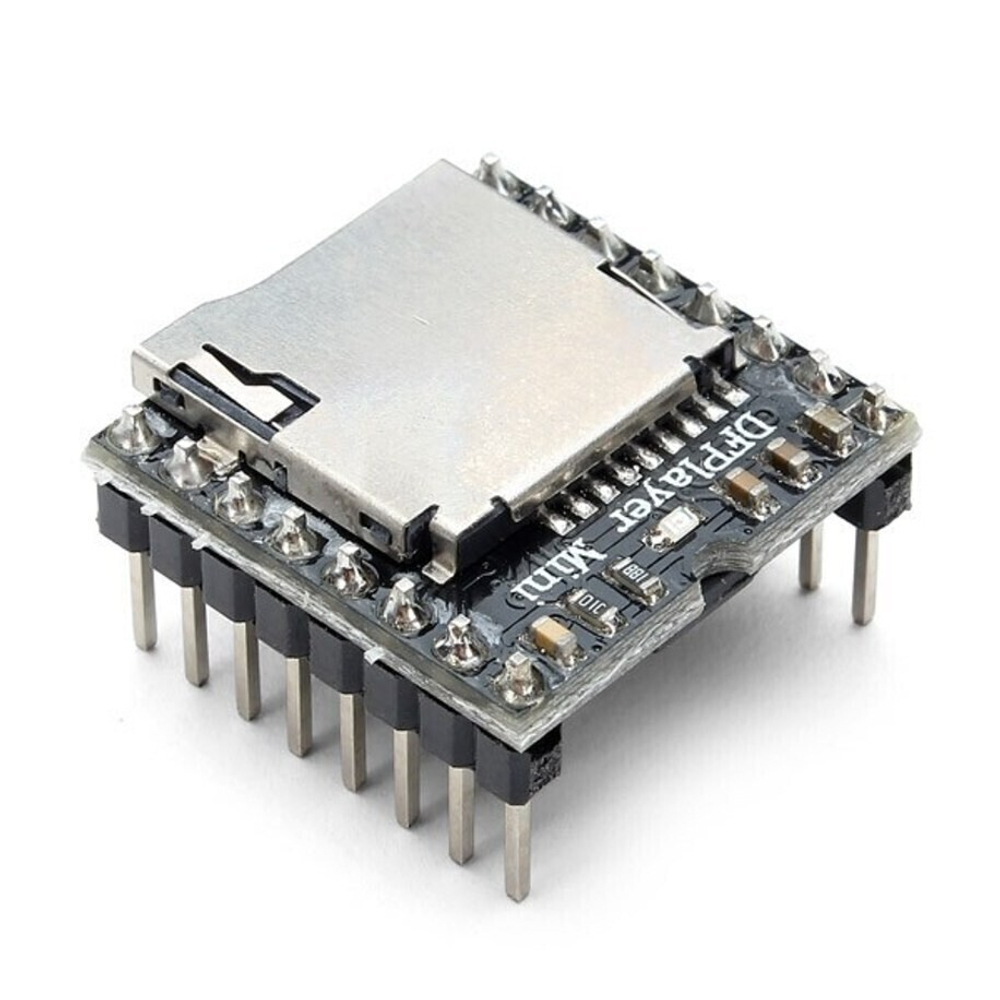

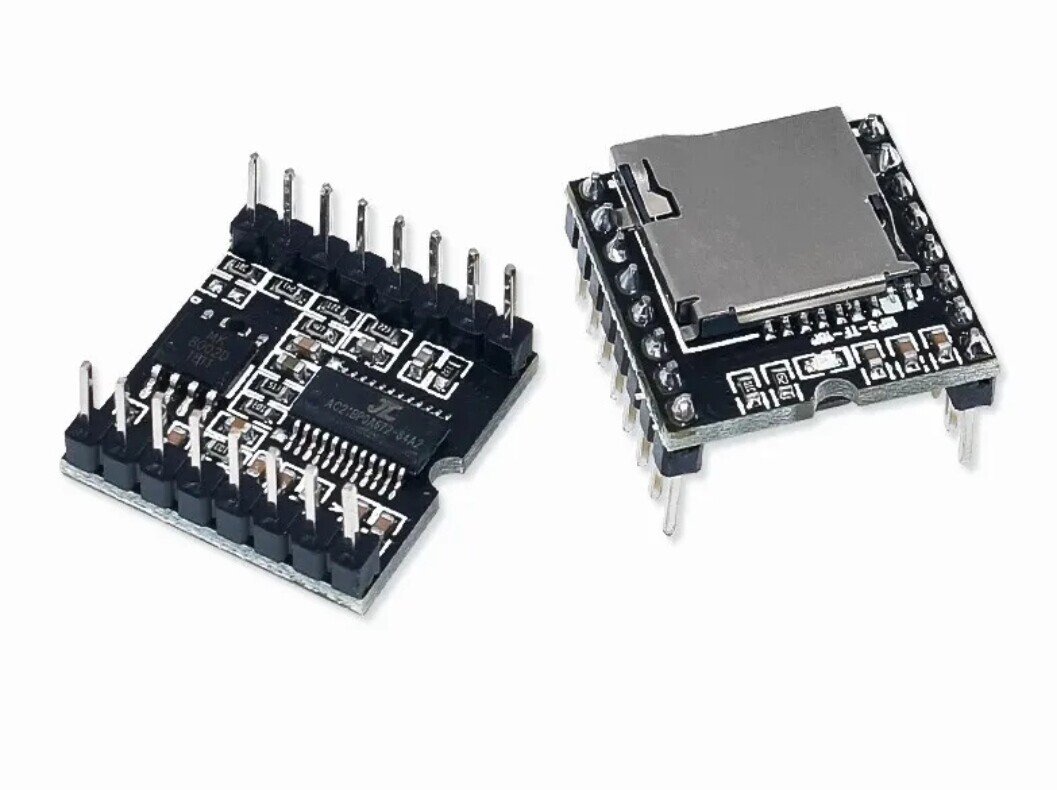

MP3 плеер модуль

Остаток: 57 шт
Нет в наличии
Описание
  • Поддержка частот дискретизации 8 кГц, 11,025 кГц, 12 кГц, 16 кГц, 22,05 кГц, вплоть до 48 кГц.
  • 24‑битный вывод ЦАП, динамический диапазон 90 дБ, отношение сигнал-шум 85 дБ.
  • Файловые системы FAT16, FAT32; максимальный поддерживаемый объём карт TF — 32 ГБ.
  • Несколько режимов управления, в том числе через последовательный интерфейс и посредством кнопок через порт для подключения резистивной клавиатуры ADKEY.
  • Функция вставки объявлений — текущую проигрываемую фоновую музыку можно приостановить на время объявления.
  • Встроенный усилитель 3 Вт.
  • Сортировка аудиофайлов по папкам, до 100‑а папок, каждую папку можно связать с 1000 песен.
  • 30 уровней громкости, 10 режимов эквалайзера.

Цель этого руководства — показать, как использовать MP3‑модуль с платформой Arduino. Причём, управлять проигрыванием мы будем посредством кнопок, подключённых к плате Arduino, а плата в свою очередь будет отправлять команды модулю через UART интерфейс.

Для этого мы возьмём три кнопки. Первая кнопка послужит для проигрывания предыдущей композиции. Вторая кнопка — для приостановки и возобновления воспроизведения текущего проигрываемого файла. Третья — для проигрывания следующего файла.

СХЕМА ПОДКЛЮЧЕНИЯ DFPLAYER MINI К ARDUINO

Cоединение между платой Arduino и модулем DFPlayer Mini достаточно простое, так как нам надо, помимо выводов питания VCC и GND, соединить ещё только два вывода.

MP3 на базе DFPlayer Mini и Arduino

Обратите внимание, что между выводом Rx модуля и выводом платы Arduino добавлен резистор 1 кОм, чтобы снизить шум, но в нём нет необходимости, если ваш случай не предполагает шум на линии Rx.

Ниже наглядно показана таблица с порядком соединения выводов:

DFplayer MiniArduino
RxD11
TxD10
VCC5 В
VCC5 В
GndGnd
