Набор для тестирования NanoVNA: демонстрационная плата векторного анализатора цепей (VNA)

Набор для тестирования NanoVNA: демонстрационная плата векторного сетевого анализатора (VNA)

Общее описание
Профессиональный набор для калибровки и проведения измерений с помощью NanoVNA и других векторных сетевых анализаторов. Позволяет тестировать компоненты в форматах DIP и SMT, обеспечивая гибкость при отработке схем и проверке параметров радиоэлектронных устройств.

Ключевые особенности

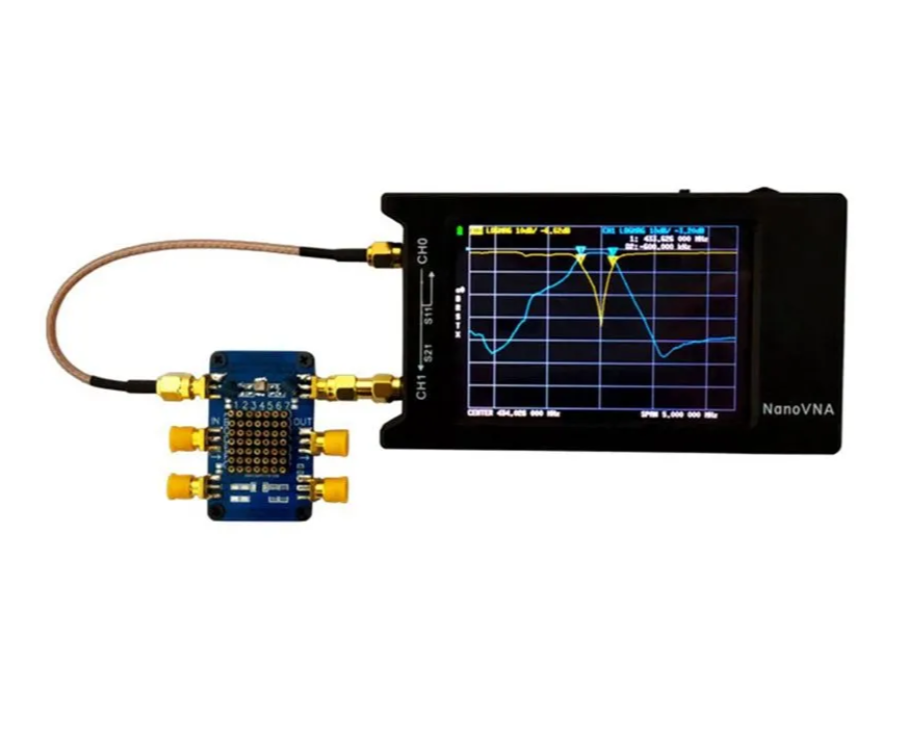

• совместимость с NanoVNA и аналогичными VNA‑устройствами;

• поддержка компонентов DIP, а также типоразмеров SMT 0805 и 1206;

• модульная конструкция — сборка под конкретные задачи тестирования;

• возможность интеграции с тестовой платой VNWA.

Технические характеристики

• материал платы: стеклотекстолит (PCB) с металлическими элементами;

• цвет: как на изображении;

• форм‑фактор: модульная демонстрационная плата.

Область применения

• калибровка и проверка VNA‑анализаторов;

• отработка схем с компонентами DIP и SMT;

• лабораторные и полевые измерения параметров цепей;

• обучение и эксперименты в радиотехнике.

Важные примечания

1. Плата поставляется в несобранном виде — требуется самостоятельная пайка и монтаж компонентов.

2. Для работы необходимы собственные инструменты для пайки (в комплект не входят).

3. Некоторые тестовые схемы могут требовать доработки (подрезки) под конкретные условия измерений.

4. Сборка выполняется по потребностям пользователя — комплект позволяет конфигурировать схему под задачи тестирования.

5. Ответственность за правильность сборки и безопасность измерений несёт пользователь — руководство по схеме не предоставляется.

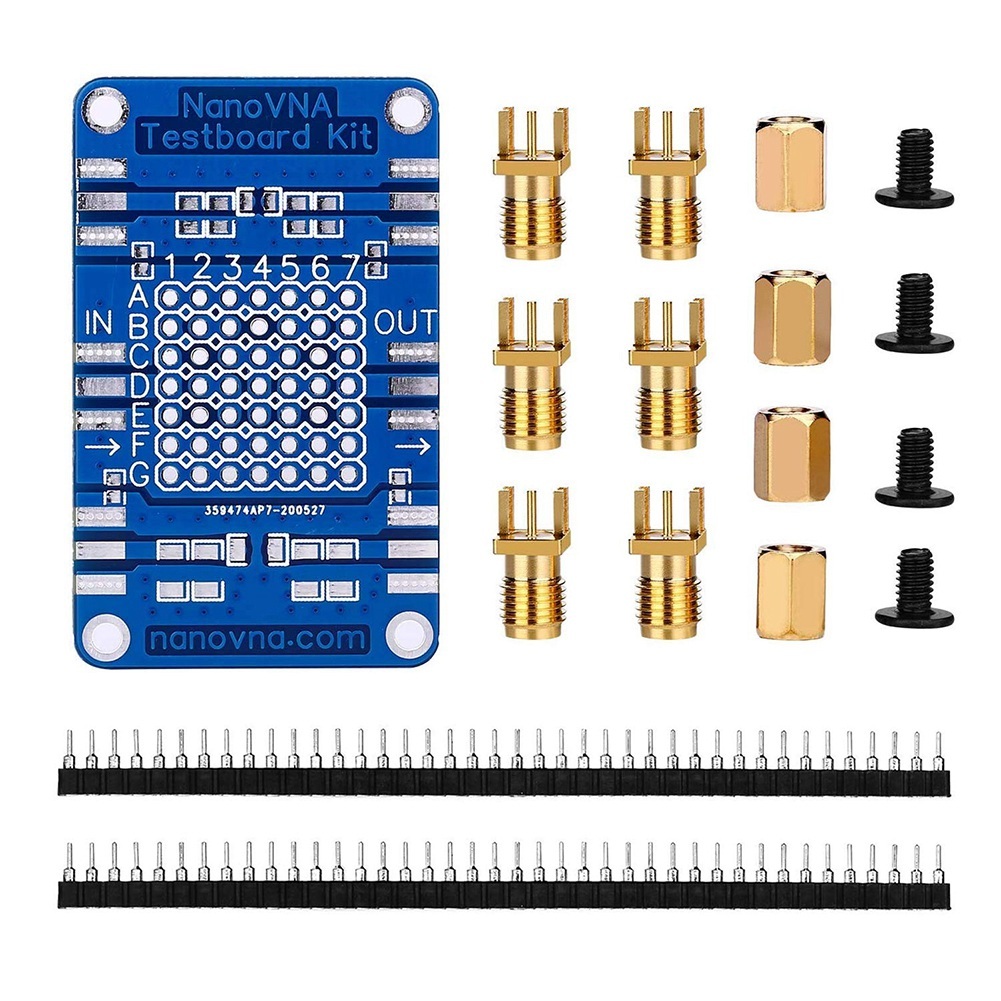

Комплектация

• 1 × основная плата тестовой платы;

• 6 × разъёмы SMA female;

• 4 × медные штифты (6 мм);

• 4 × винты M2.5;

• 2 × 40‑контактные круглые ряды (седла).

Рекомендации по использованию

1. Перед сборкой убедитесь в наличии всех необходимых инструментов и комплектующих.

2. Соблюдайте правила пайки и электробезопасности при монтаже компонентов.

3. Проверяйте соответствие схемы вашим задачам до начала измерений.

4. Для точных результатов проводите калибровку VNA после сборки платы.

Ограничения

• Не предназначен для промышленного применения без дополнительной защиты.

• Точность измерений зависит от качества сборки и корректности схемы.

• Не покрывает все возможные сценарии тестирования — часть решений требует индивидуальной доработки.
