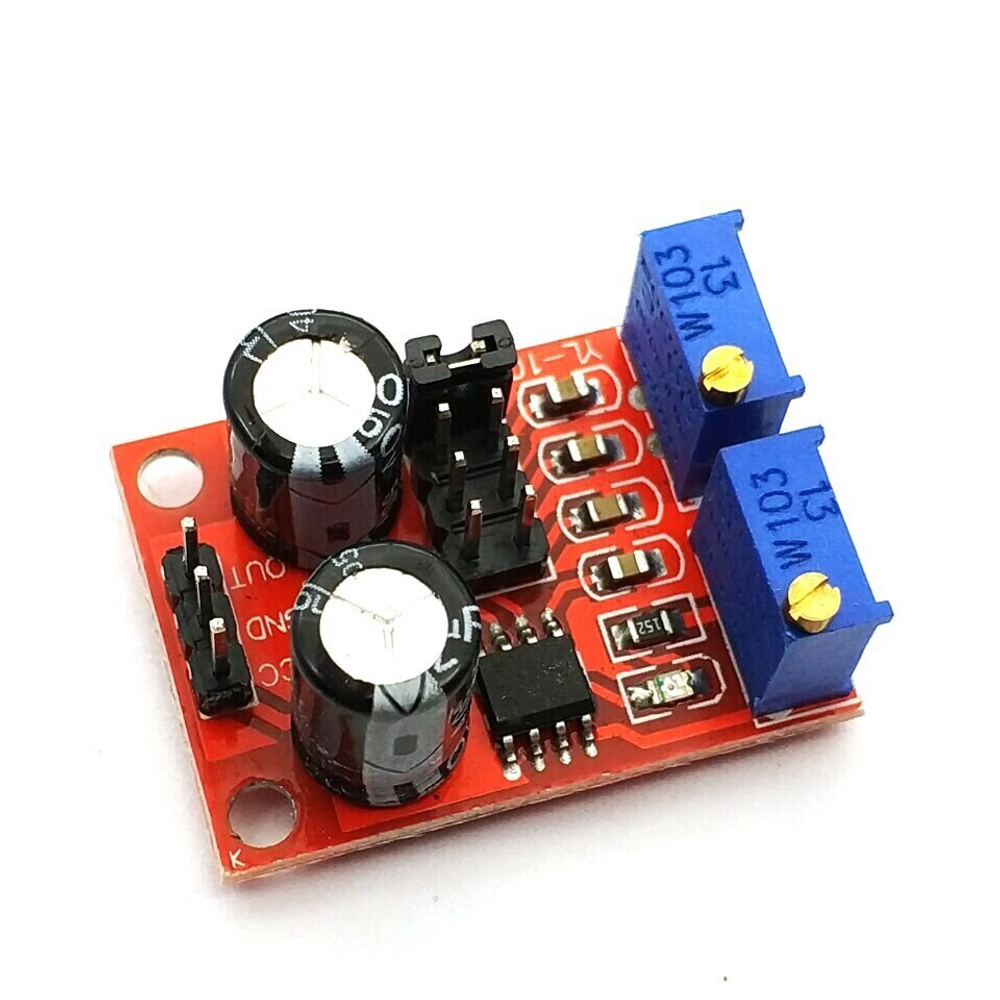

NE555 регулируемый модуль генератор сигналов

Остаток: 15 шт
Нет в наличии
Описание

При помощи перемычки, имеющей четыре положения, можно настраивать частоту выходных импульсов в 4 диапазонах:

  • 0.5 – 50 Гц;
  • 35 Гц – 3.5 кГц;
  • 650 Гц – 65 кГц;
  • 50 кГц – 600 кГц.

Данные приведены для питания в 12 В. Когда вы изменяете частоту, всегда выключайте генератор! Питаться генератор может как от внешнего источника, так и от контроллера, которые могут обеспечить от 5 до 15 В постоянного тока. Генератор имеет красный светодиод, который начинает моргать при малой частоте на выходе.

Генератор импульсов на NE555

В схеме есть два резистора: R1 и R2. Первый резистор «отвечает» за длительность паузы импульсов, а второй – за скважность.

Если требуется управлять нагрузкой, которая превышает на выходе 35 мА, используйте усилитель тока выходного каскада. Максимальная нагрузка, которую выдерживает генератор, равна 200 мА.

Схема генератора импульсов NE555

ОСНОВНЫЕ ДОСТОИНСТВА

  • Низкая цена
  • Миниатюрные габариты
  • Большой диапазон частотной регулировки
  • Широкий диапазон рабочих температур
  • Наличие светодиодной индикации
Вес7 g
Габариты31 × 22 × 15 mm
Микросхема:

NE555P

Напряжение питания:

5 -15 В

Максимальный ток нагрузки:

200 мА

Регулировка частот в диапазоне:

0.5 Гц – 600 кГц (при питании в 12 В)

Регулировка скважности:

50-100%

Рабочая температура::

от 0 °C до +70 °C

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

  • Генератор прямоугольных импульсов
  • Фильтр дребезга
  • Тестирование оборудования
  • Регулировка параметров импульсов на выходе
  • Микрошаговый двигатель
  • Двухпозиционный регулятор
  • Таймер

КОМПЛЕКТАЦИЯ

  • 1 × Генератор импульсов на NE555

ПОДКЛЮЧЕНИЕ И БИБЛИОТЕКИ

Модуль работает как самостоятельное устройство и совместим с любыми микроконтроллерами, включая Arduino.
