Орган с оптическими струнами "Светострун" [набор для пайки]

Особенности:

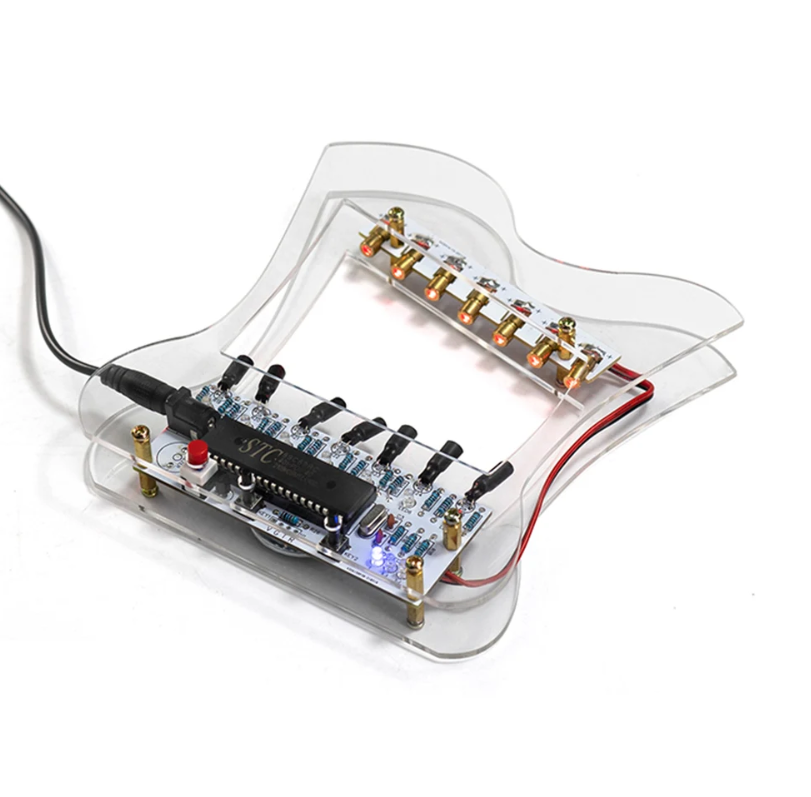

Лазерная арфа, которая может воспроизводить мелодию, просто запустив луч струны;

После завершения сборки вы можете переключаться между высоким, средним и низким тембрами, нажав кнопку, чтобы воспроизводить две сохраненные музыки;Он также защищен прозрачной оболочкой, которая не только красиво выглядит, но и защищает внутренние компоненты от внешних повреждений;

Для друзей, которые любят делать все своими руками, это хороший электронный паяльный набор для творческого небольшого производства, очень подходящий для энтузиастов электроники и новичков, чтобы изучать навыки и способности пайки.

Технические характеристики:

Напряжение питания: напряжение постоянного тока 5 В

Размер печатной платы: 98,6 мм * 40 мм

Объяснение:

1.Переключайтесь между высоким, средним и низким тембрами, нажав кнопку.

2.При резке струн загорается светодиод, соответствующий струнам.

3.Всего имеется 7 струн.Когда струны разрезаются, труба излучает соответствующую шкалу.

4, через клавиши, чтобы воспроизвести сохраненную музыку.

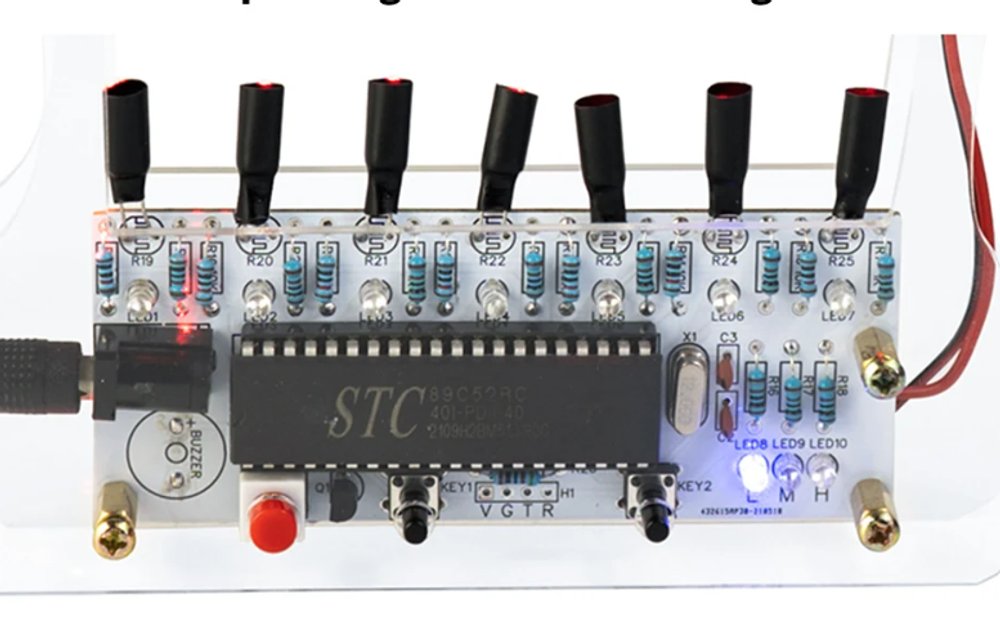

Примечание. На печатной плате напечатаны отметки различных компонентов.При сварке обратите внимание на указания знаков на печатной плате.

Принцип работы:

Лазерная арфа может воспроизводить мелодию, просто запустив луч струны.

Фоторезистор и STC89C52 состоят из двух частей: чем сильнее свет, тем меньше групповое значение, а темнее свет, тем больше групповое значение. Когда лазерный луч облучает светочувствительный резистор, значение группы светочувствительных резисторов очень мало, микроконтроллер распознает напряжение как низкий уровень и не излучает тон.При блокировке строки лазерной арфы определенного значения светочувствительный резистор становится темным, а групповое значение становится большим. Микроконтроллер распознает высокое напряжение и издает соответствующий звуковой сигнал через звуковой сигнал и загорает соответствующий светодиод. Красивое мелодическое сочетание звука и света.

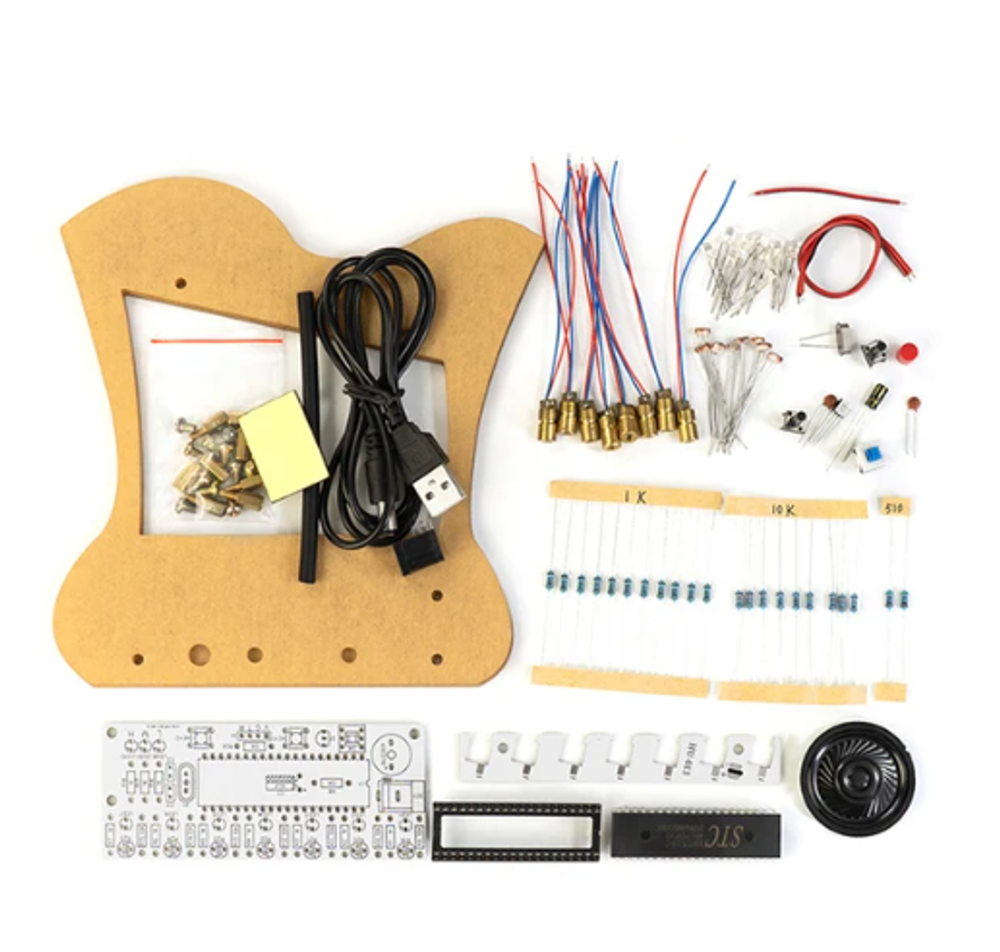

Список компонентов:

Лазерные головки: 7

Печатная плата * 2

Тройд S8550 * 1

Маленький динамик * 1

Сопротивление 10К * 9

Сопротивление 1К * 10

Чип-конденсаторы * 2

Кристаллический генератор * 1

Держатель микросхемы 40P * 1

5516 фоторезистор * 7

Самоблокирующийся переключатель * 1

Крышка переключателя 8*8 (красная) * 1

Упаковка корпуса * 2 (опционально)

Красная и черная нить * 1

DC-005 Розетка питания * 1

Кабель для зарядки питания * 1

6*6*16 четырехконтактные клавиши * 2

Черная термоусадочная трубка * 1

10 мкФ/электролитический конденсатор * 1

Двусторонняя ленточная губка * 1

Светодиодный прозрачный белый цвет, синий * 10

Винты с круглой головкой M3*5 мм * несколько

STC89C52 однокристальный микрокомпьютер * 1

Двухпроходная медная колонна M3*10 мм * 5

М3*8+5 мм однопроходная медная колонна * 5
