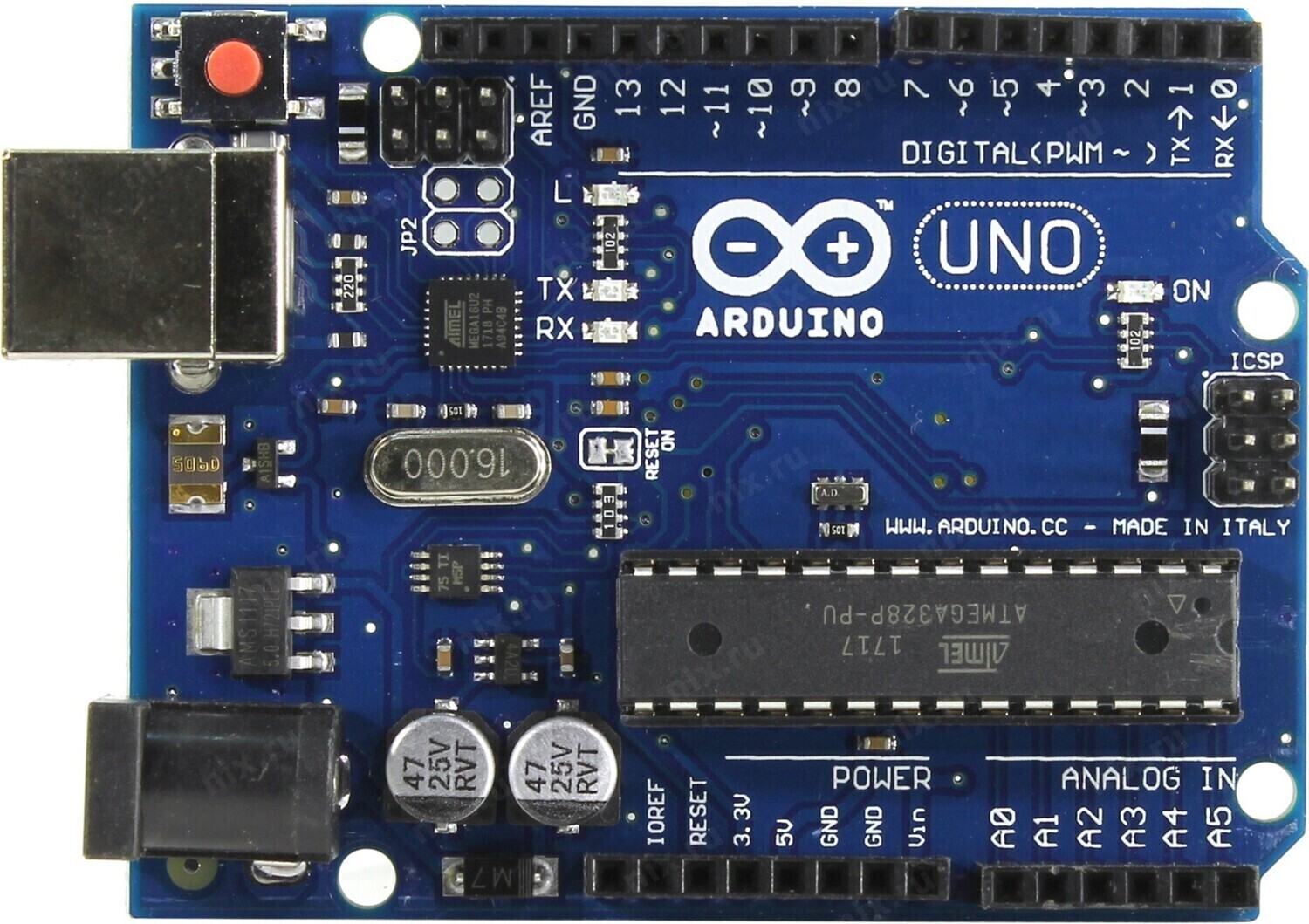

Original (China) UNO R3 ATmega328P 16U2 Arduino с кабелем, съёмная микросхема

Остаток: 13 шт
Нет в наличии
Описание

Модуль ARDUINO UNO Rev3 совместимый на микроконтроллере ATmega328.

Микроконтроллер: ATmega328P
Тактовая частота: 16 МГц
Флеш-память: 32 Кб, из которых 0.5 Кб используются для загрузчика
ОЗУ: 2 Кб
EEPROM: 1 Кб
Рабочее напряжение: 5 В
Входное напряжение (рекомендуемое): 7-12 В
Входное напряжение (предельное): 6-20 В
Цифровые входы/выходы: 20
ШИМ выходы: 6
Аналоговые входы: 6, 10-бит
Максимальный постоянный ток через вход/выход: 40 мА, рекомендуемый: 20мА
Максимальный постоянный ток для вывода 3.3 В: 50 мА
Кнопка сброса "Reset"
USB-разъем: USB, тип-B
Светодиодная индикация: питание платы, обмен данными RX,TX и пользовательский вывод D13

Давайте знакомиться

ARDUINO UNO - одна из лучших плат семейства ARDUINO, чтобы начать конструировать и программировать, если вы ранее не пробовали этого. UNO в переводе означает "Первая". UNO настолько популярна, что используется в подавляющем большинстве существующих проектов, ею комплектуются стартовые наборы, выпускаемые для начинающих с азов будущих разработчиков. Для неё опубликовано просто огромное количество примеров программ. Доступность, лёгкость в понимании при изучении и надёжность в использовании - вот её конек.

Микросхема ATmega328P выполнен в корпусе PDIP-28 и установлен в припаянный к плате специальный пластиковый разъём. Такое исполнение крайне удобно, если по какой-либо причине она была повреждена или вышла из строя, и требуется её замена. Достаточно вынуть контроллер из специального разъёма и установить на его место новый.

В плату встроены два стабилизатора напряжения на 3.3 В и 5 В. Они позволят вам подключать к UNO модули с соответствующим питанием без использования дополнительных повышающих или понижающих преобразователей. Благодаря огромному выбору расширений для UNO, создаваемые вами умные устройства ограничатся только вашей фантазией!

Чем она не похожа на ранние версии

В отличии от предыдущих версий UNO, где за коммуникацию между USB-интерфейсом ARDUINO и основным контроллером ARDUINO отвечал микроконтроллер ATmega8U2, новая и последняя версия содержит в себе чип ATmega16U2, позволивший увеличить скорость передачи данных и объем памяти.

В обновленной UNO Rev3 рядом с контактом AREF были добавлены выводы SDA и SCL интерфейса IIC/I2C. Появились контакты IOREF. Для более удобного использования кнопка "Reset" перемещена на угол платы.

Принципиальная схема ARDUINO UNO

Принципиальная схема ARDUINO UNO

Расположение и обозначение контактов

Назначение контактов ARDUINO UNO распиновка

Интерфейсы передачи данных

• IIC/I2C использует входы А4 (SDA) и А5 (SCL) в линейке аналоговых входов. Вдобавок, контакты продублированы в линейке цифровых входов/выходов, рядом с физической кнопкой сброса и подписаны с обратной стороны платы.

• UART располагается в области цифровых контактов и обозначен на пинах RX0 (прием) и TX1 (передача). Подключение к ним осуществляется по схеме RX->TX, TX->RX.

• SPI находится на выводах цифровых контактов с номерами 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK), и на разъеме ICSP, расположенного рядом с микроконтроллером ATmega328. Для ATmega16U2 реализован независимый ICSP-разъем с интерфейсом SPI.

ШИМ

Контакты 8-битной широтно-импульсной модуляции (ШИМ) промаркированы на плате значком тильда "~". Это цифровые выводы 3, 5, 6, 9, 10 и 11, позволяющие управлять уровнем выходного напряжения.

AREF

Устанавливает опорное или эталонное напряжение для аналоговых входов. Контакт используется вместе с функцией analogReference(type), которая выполняет пропорциональное сравнение
