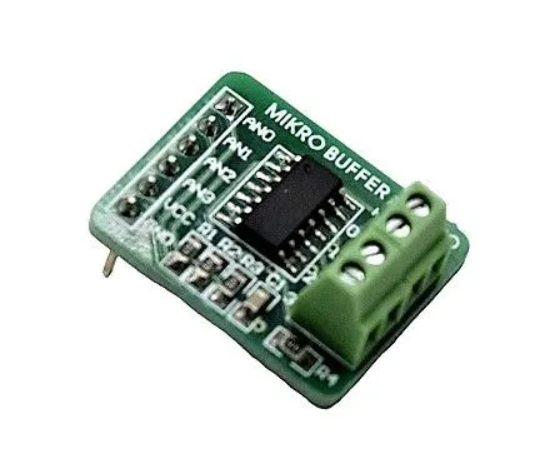

Прототипная плата с микробуфером, плата microBuffer PROTO, микробуфер PROTO, дочерняя плата, встраиваемый модуль
Плата предназначена для буферизации аналоговых сигналов, для усиления аналоговых сигналов напряжения с помощью установленного усилителя.

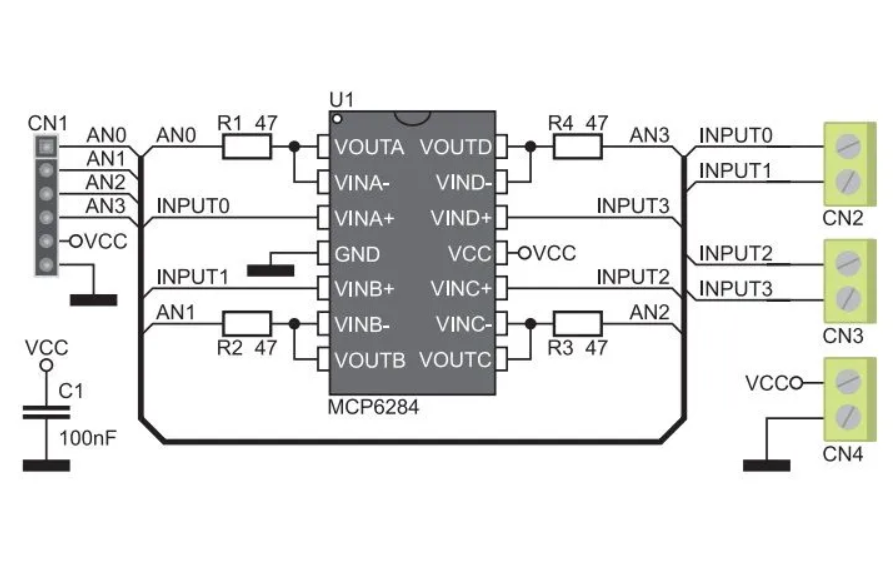

Основа схемы - операционный усилитель MCP6284-E/S с единичным коэффициентом усиления, 4 канала с низким энергопотреблением.
На плате есть необходимая развязка с контактной группой - выход PLS-6, вход клемник для подключения провода 2х3. Плату можно встраивать в схемы различных портативных устройств, упраления автомобилем, аналоговых фильтров и других устройств.
Низкое напряжение питания, низкий ток покоя и широкая полоса пропускания делают эту плату идеальной для приложений с батарейным и аккумуляторным питанием.
Характеристики платы:
- предустановлен ОУ MCP6284-E/S - линейный усилитель 450 мкА, 5 МГц, скорость нарастания: 2,5 В/мкс;
- полоса пропускания - 5 МГц;
- интерфейс - GPIO;
- входное напряжение питания 3,3В или 5В

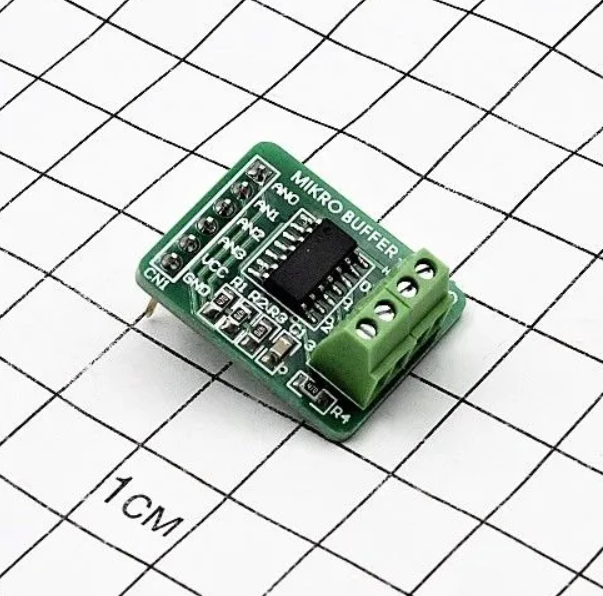

- размер: 35,73х31,35
