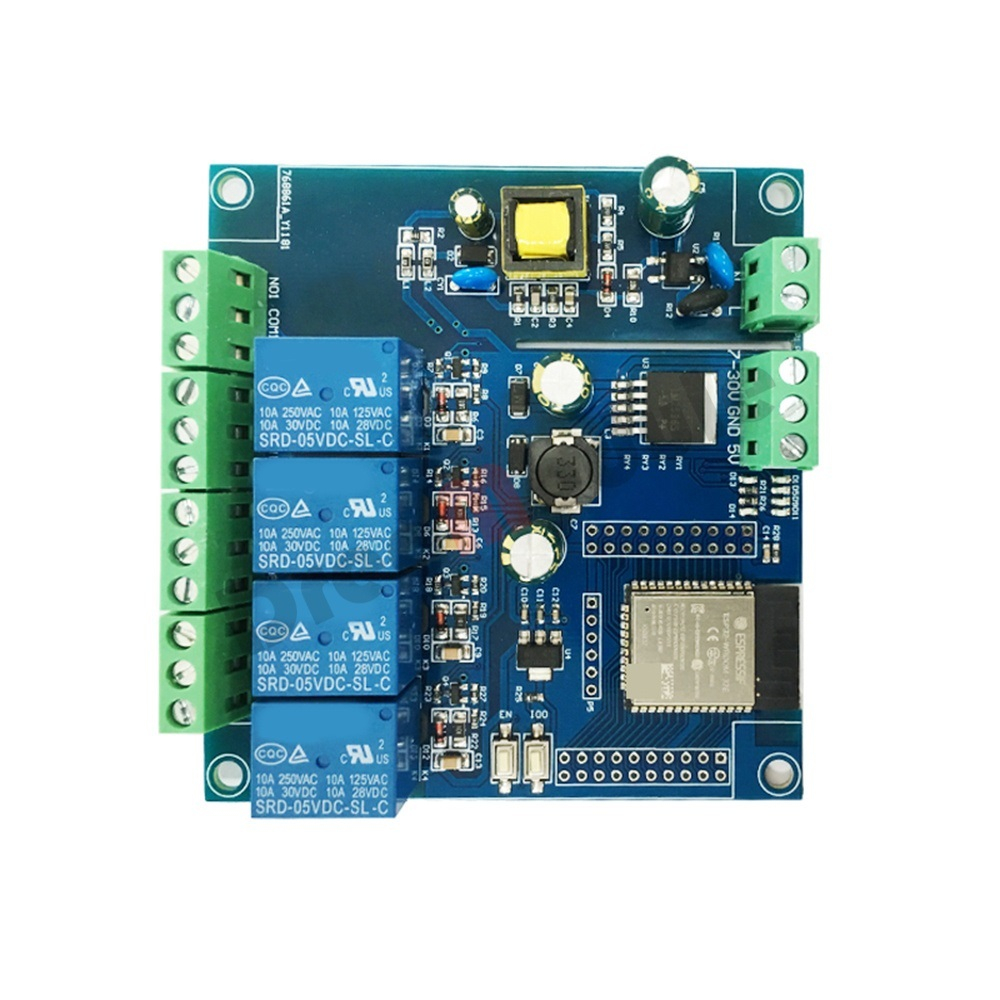

Плата ESP32 Реле X4

• Сердцем плат является достаточно современная версия модуля ESP32-WROOM-32E с печатной антенной.
• Четыре реле с индикацией их состояния миниатюрными светодиодами. Схема управления реле не содержит оптронов.
• Кнопка перевода контроллера в режим программирования, как обычно на выводе GPIO 0.
• Статусный светодиод, подключенный к GPIO 23. Его можно использовать для индикации состояния платы.
• Все выводы модуля ESP32 выведены на двухрядные разъемы 2 x 10 контактов плюс 6 - контактный разъем для прошивки. То есть вы сможете задействовать все выводы, которые возможно. Кроме, разумеется тех, что задействованы в управлении реле, "статусным" светодиодом и кнопкой прошивки.
• На обеих платах имеется стабилизатор на чипе LM2596S, поэтому плату можно запитать от любого источника напряжением от 7 до 30В.
• Кроме этого, имеет на борту встроенный блок питания от сети 220В.
• Для прошивки потребуется любой конвертор уровней USB <-> TTL:

Если TTL не выдает 3.3В, то установите преобразователь уровней.

По умолчанию в платы залита автономная прошивка, которая только умеет щелкать релюшками по очереди, демонстрируя готовность к работе.

ESP32_Relay_X4

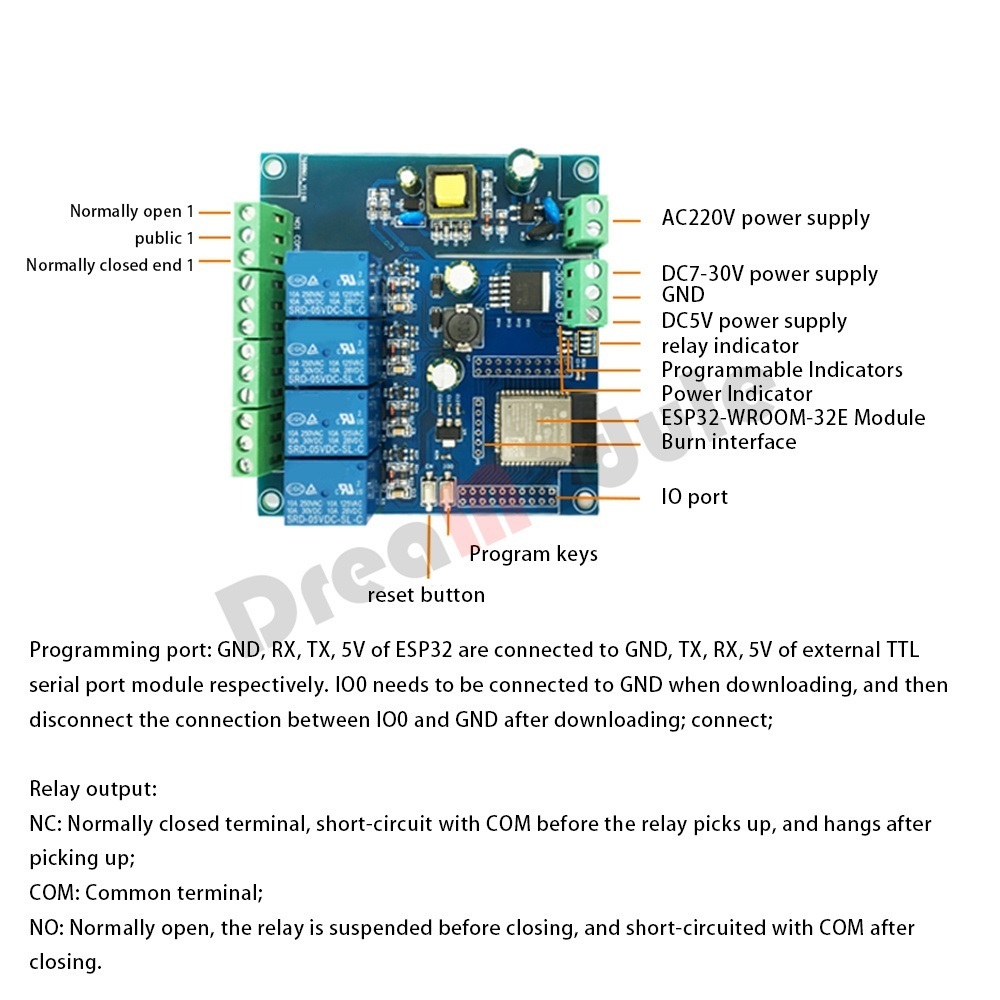

Все выводы подписаны с обратной стороны платы:

Задействованные "по умолчанию" выводы:

• GPIO 0 - кнопка "IO 0"
• GPIO 23 - светодиод
• GPIO 32 - реле 1
• GPIO 33 - реле 2
• GPIO 25 - реле 3
• GPIO 26 - реле 4

Схема используемых выводов модуля

Прошивка

Платы не имеют интерфейса USB, только UART0. Поэтому для прошивки потребуется любой преобразователь интерфейса USB <-> TTL, чтобы можно было подключить контроллер к контуперу. Главное - чтобы ваш преобразователь имел поддержку 3.3В на линиях данных:

Подключить необходимо как минимум 3 провода:

• GND преобразователя - GND платы
• RX преобразователя - TX платы
• TX преобразователя - RX платы

Можно еще подключить вывод DTR к контакту EN платы, это позволит автоматически перезагрузить процессор после прошивки, но это не обязательно.

Для перевода контроллера в режим прошивки необходимо выполнить следующие действия:

1. Нажать кнопки EN и IO0 одновременно
2. Отпустить кнопку EN, удерживая IO0 нажатой
3. Отпустить кнопку IO0

Сделать это можно в любое время, не обязательно в момент прошивки. Если вы всё сделали правильно, можно нажимать UPLOAD в Arduino IDE или PlatformIO.

Перед прошивкой не забудьте подключить плату к источнику питания!
