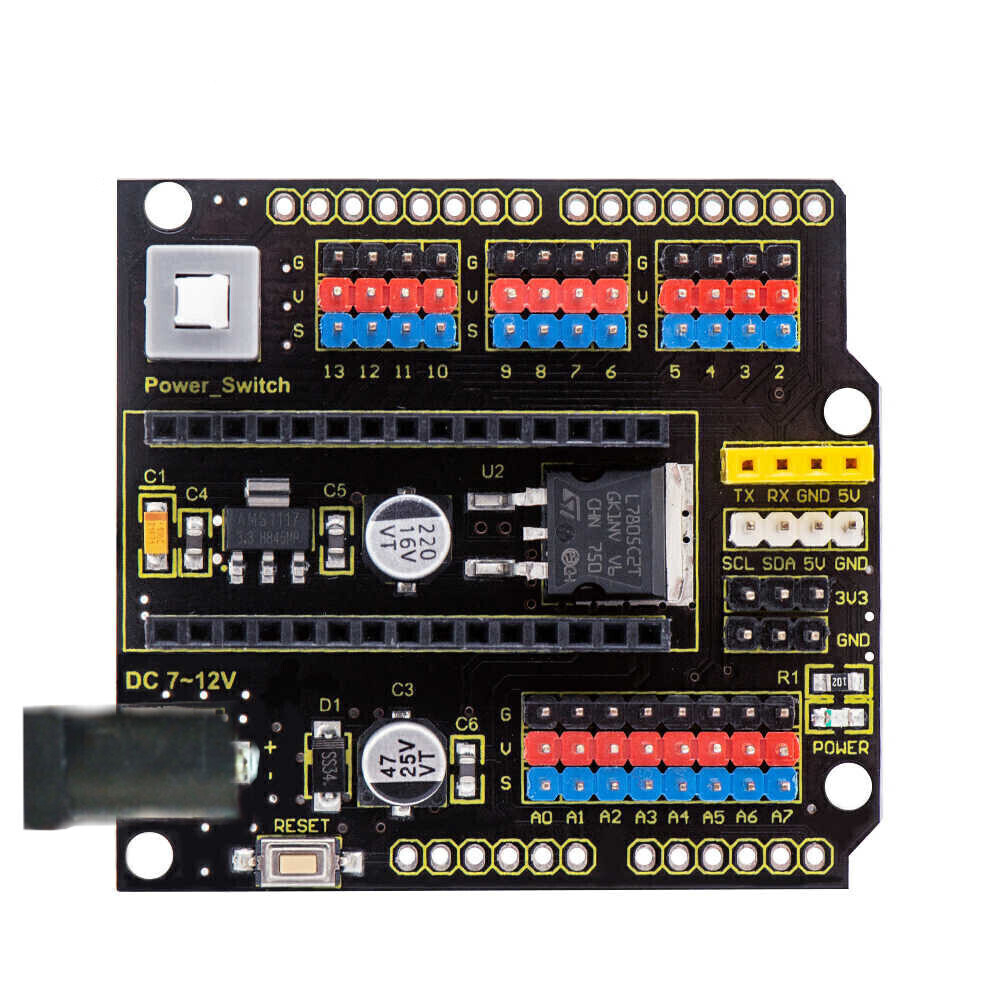

Плата расширения Arduino NANO V3.0 Shield ks0485

Этот шилд keyestudio NANO расширил цифровые и аналоговые порты как интерфейс 3PIN (G-GND V-5V S-цифровой порт / аналоговый порт). Он также дублирует некоторые коммуникационные контакты / гнездовые разъемы с шагом 2,54 мм, как I2C и последовательная связь. Кроме того, питание подается от самоблокирующегося переключателя Power_Switch на экран NANO после подачи 7–12 В постоянного тока. Благодаря внешнему входу питания, шилд keyestudio NANO обеспечивает питание платы стабильно выводит 5В (выходной ток 1.5A) для питания внешнего датчика / модуля микросхемой регулятора напряжения L7805. 5V можно преобразовать в 3.3V через микросхему AMS1117-3.3V и выводить через контакты.
