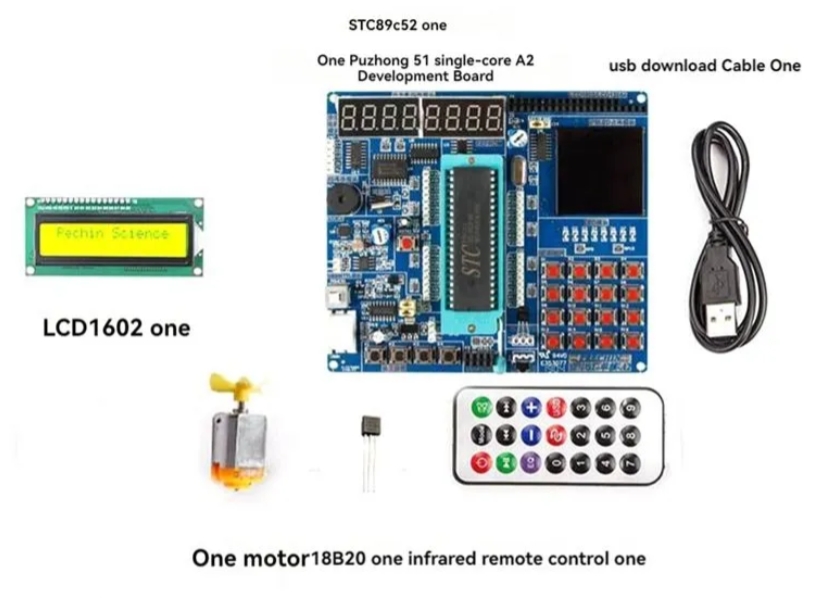

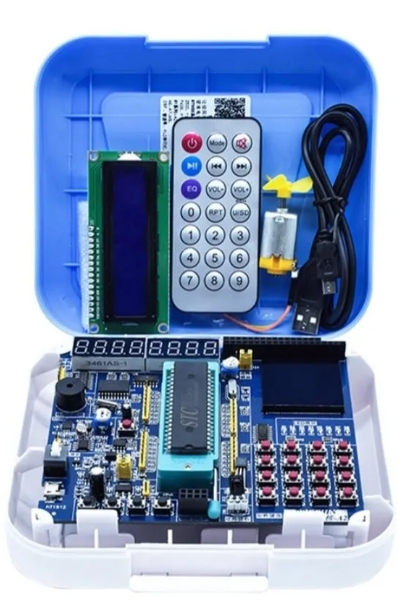

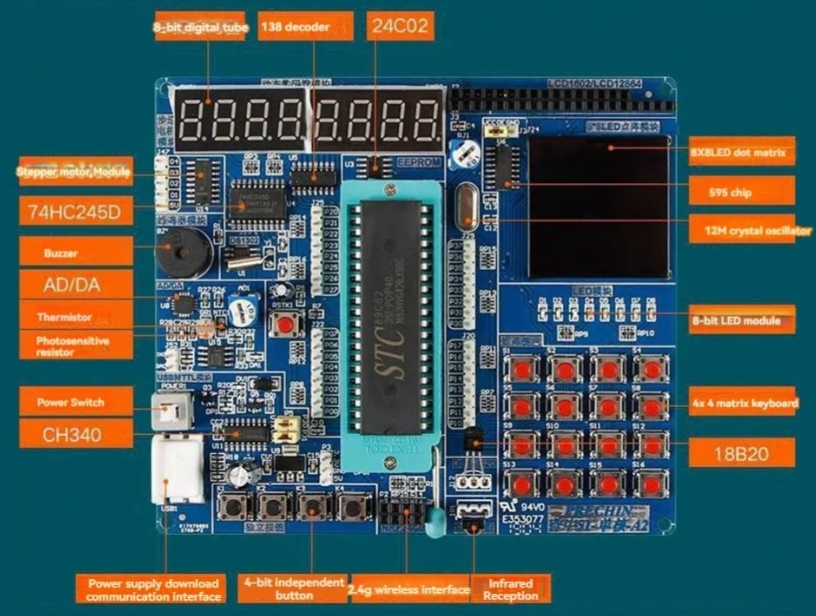

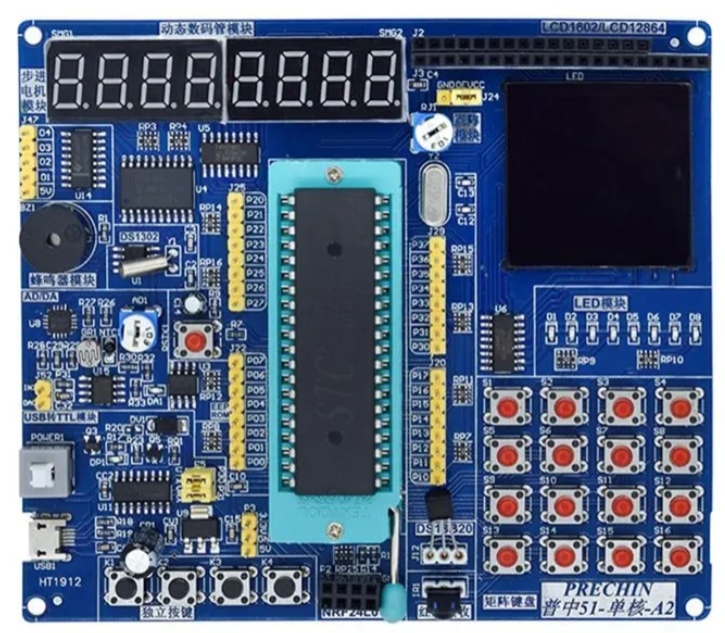

Плата разработки и отладки на микроконтроллере STC89C52RC

Основные характеристики

• Архитектура: совместима с Intel 8051

• Рабочее напряжение: 3,3–5,5 В

• Тактовая частота: до 48 МГц в режиме 12T или до 24 МГц в режиме 6T

• Память программ (FLASH): 8 Кбайт, с возможностью перепрограммирования через ISP/IAP

• ОЗУ (RAM): 512 байт основной памяти + 1280 байт дополнительной

• Внешняя память: поддержка до 64 Кбайт внешней RAM и 64 Кбайт внешней памяти программ

• Корпуса: PQFP-44, LQFP-44, PDIP-40, PLCC-44 (сохраняет цоколёвку семейства MCS51)

Функциональные возможности

1. Таймеры и счётчики:

   • 3 × 16‑битных таймера/счётчика;

   • Timer 2 поддерживает счёт вверх и вниз, может выводить программируемую частоту на ножку P1.0

2. Прерывания:

   • 8 адресов векторов прерываний;

   • 4 уровня приоритета

3. Последовательный интерфейс (UART):

   • улучшенный UART с аппаратным распознаванием адреса;

   • детектирование ошибок фрейма;

   • собственный генератор скорости передачи данных

4. Сторожевой таймер (WDT):

   • 15‑битный сторожевой таймер с 8‑битным прескалером;

   • функция однократного разрешения

5. Режимы энергосбережения:

   • нормальный режим;

   • режим ожидания (Idle mode);

   • режим выключения (Power‑down mode)

6. Защита и мониторинг:

   • прерывание по снижению напряжения питания (INT Low VCC);

   • 4 внешних прерывания для вывода из режима сна

7. Программирование и перепрограммирование:

   • ISP (In‑System Programming) — программирование в системе;

   • IAP (In‑Application Programming) — перепрограммирование в процессе работы приложения

8. Дополнительные функции:

   • два указателя данных (DPTR) для ускорения перемещения данных

   • поддержка работы с внешней памятью и периферией.

Области применения

• учебные проекты и лабораторные работы по микроконтроллерам;

• промышленные системы управления и автоматизации;

• бытовая электроника и встраиваемые системы;

• прототипирование и разработка устройств на базе архитектуры 8051;

• системы с жёсткими требованиями к энергопотреблению (благодаря режимам энергосбережения).

Преимущества

• полная совместимость с классическим семейством 8051 — простота перехода и использования существующей документации;

• встроенная FLASH‑память с возможностью многократного перепрограммирования;

• низкое энергопотребление в режимах Idle и Power‑down;

• богатый набор периферии (таймеры, UART, WDT) для разнообразных задач;

• несколько вариантов корпусов для разных применений;

• доступная стоимость и широкая распространённость.

Краткий итог

STC89C52 — это современный 8‑разрядный микроконтроллер с архитектурой 8051, оснащённый FLASH‑памятью, расширенной периферией и поддержкой программирования в системе. Он подходит для широкого спектра задач — от обучения до промышленной автоматизации. Благодаря совместимости с классическим 8051 и расширенным возможностям (IAP, режимы энергосбережения) он остаётся востребованным решением для разработчиков.

Способы программирования

1. ISP (In‑System Programming) — программирование в системе через UART:

• не требует выпаивания МК из схемы;

• использует встроенный загрузчик;

• для подключения нужен USB‑UART‑переходник (CP2102, CH340 и т. д.);

• требуется подача питания 3,3–5 В на микроконтроллер.

1. IAP (In‑Application Programming) — перепрограммирование в процессе работы приложения:

• код может модифицировать собственную FLASH‑память;

• позволяет обновлять прошивку «на лету»;

• требует реализации логики обновления в основной программе.

1. Внешний параллельный программатор (например, TL866II‑Plus):

• подходит для чистого чипа без загрузчика;

• обеспечивает высокую скорость записи;

• требует отдельного подключения к программатору.

Необходимое оборудование

• USB‑UART‑адаптер (CP2102, FT232, CH340) — для ISP;

• программатор (TL866, Willem) — для параллельного программирования;

• источник питания 3,3–5 В;

• соединительные провода и макетная плата (для отладки).

Программное обеспечение

Для ISP:

• STC‑ISP — официальная утилита от производителя. Поддерживает все функции STC, включая настройку тактовой частоты, выбор режима работы таймеров и т. д.

• Flash Magic — универсальная программа для ISP‑программирования 8051‑совместимых МК.

• Keil uVision (с плагином для ISP) — интегрированная среда разработки с возможностью прямой загрузки кода.

Для параллельного программатора:

• ПО, идущее в комплекте с программатором (например, WinPic800 для Willem).

Для написания кода:

• Keil C51 — популярный компилятор C для 8051;

• SDCC — бесплатный компилятор с открытым исходным кодом;

• ассемблеры для MCS51 (если код пишется на ассемблере).

Пошаговый процесс программирования (ISP)

1. Подключите USB‑UART‑адаптер к ПК.

2. Соедините линии:

   • TXD (адаптер) → RXD (P3.0, пин 10 МК);

   • RXD (адаптер) → TXD (P3.1, пин 11 МК);

   • GND → GND;

   • VCC → 3,3–5 В (или подайте питание отдельно).

3. Запустите STC‑ISP.

4. Выберите модель МК: STC89C52.

5. Укажите COM‑порт адаптера.

6. Загрузите HEX‑файл с прошивкой.

7. Настройте параметры (тактовая частота, режимы энергосбережения и т. д.).

8. Нажмите «Download/Program».

9. Перезагрузите МК (сбросьте RESET) или отключите/подключите питание.

Нюансы и подводные камни

1. Тактовая частота и режим работы:

   • в режиме 12T частота = Fosc / 12;

   • в режиме 6T — Fosc / 6 (быстрее, но не все инструкции совместимы);

   • убедитесь, что выбран правильный режим в STC‑ISP

2. Таймеры и прерывания:

   • Timer 0 и Timer 1 работают стандартно (как в 8051);

   • Timer 2 имеет расширенные функции (счёт вверх/вниз, генерация частоты на P1.0);

   • настройте приоритеты прерываний (4 уровня) в коде.

3. UART и скорость передачи:

   • используйте формулу расчёта SMOD и TH1 для точной настройки скорости;

   • при ошибках связи проверьте стабильность тактового генератора.

4. Память и указатели:

   • два DPTR (Data Pointer) позволяют быстрее копировать данные между областями памяти;

   • учитывайте границы 512 байт RAM и 8 Кбайт FLASH.

5. Энергосбережение:

   • в Idle mode процессор останавливается, но таймеры и UART продолжают работать;

   • в Power‑down mode всё отключается, кроме WDT и прерываний по питанию;

   • для выхода из Power‑down требуется внешнее прерывание или сброс.

6. Работа с внешней памятью:

   • если используете внешнюю RAM/ROM, проверьте временные диаграммы доступа;

   • убедитесь, что сигналы ALE, PSEN и т. д. настроены корректно.

7. Защита кода:

   • установите биты защиты в STC‑ISP, чтобы предотвратить чтение прошивки;

   • учтите, что активация защиты блокирует дальнейшее ISP‑программирование без стирания.

8. Калибровка и тестирование:

   • после прошивки проверьте напряжение питания и температуру корпуса;

   • протестируйте все критические функции (таймеры, UART, прерывания) на минимальной нагрузке.

9. Обновление прошивки (IAP):

   • реализуйте механизм проверки контрольной суммы перед записью;

   • предусмотрите «аварийную» прошивку на случай сбоя обновления.

Рекомендации

• Всегда начинайте с даташита производителя — там указаны точные временные диаграммы и ограничения.

• Для учебных проектов используйте Keil uVision + STC‑ISP: это сочетание даёт максимум контроля.

• При отладке UART‑связи добавьте эхо‑ответ (эхо‑команды) для проверки целостности канала.

• В промышленных устройствах резервируйте часть FLASH под загрузчик для удалённого обновления.

• Используйте керамический резонатор 11,0592 МГц — он даёт стандартные скорости UART (9600, 19200 и т. д.) без ошибок.

Пример кода для мигания светодиодом на

 STC89C52

 Код на языке C (Keil C51 / SDCC)

#include <reg51.h>  // Подключение заголовочного файла для микроконтроллеров семейства 8051

sbit led = P2^0;  // Определяем светодиод, подключённый к биту 0 порта P2

// Функция задержки в миллисекундах
void delay(unsigned int ms) {
    unsigned int i, j;
    for (i = 0; i < ms; i++) {
        for (j = 0; j < 1275; j++) {  // Подбор значения для задержки ~1 мс
            ;  // Пустой цикл
        }
    }
}

int main() {
    while (1) {  // Бесконечный цикл
        led = 1;     // Включаем светодиод (высокий уровень)
        delay(500);  // Ждём 500 мс
        led = 0;     // Выключаем светодиод (низкий уровень)
        delay(500);  // Ждём 500 мс
    }
    return 0;
}

Развлекайтесь :-)
