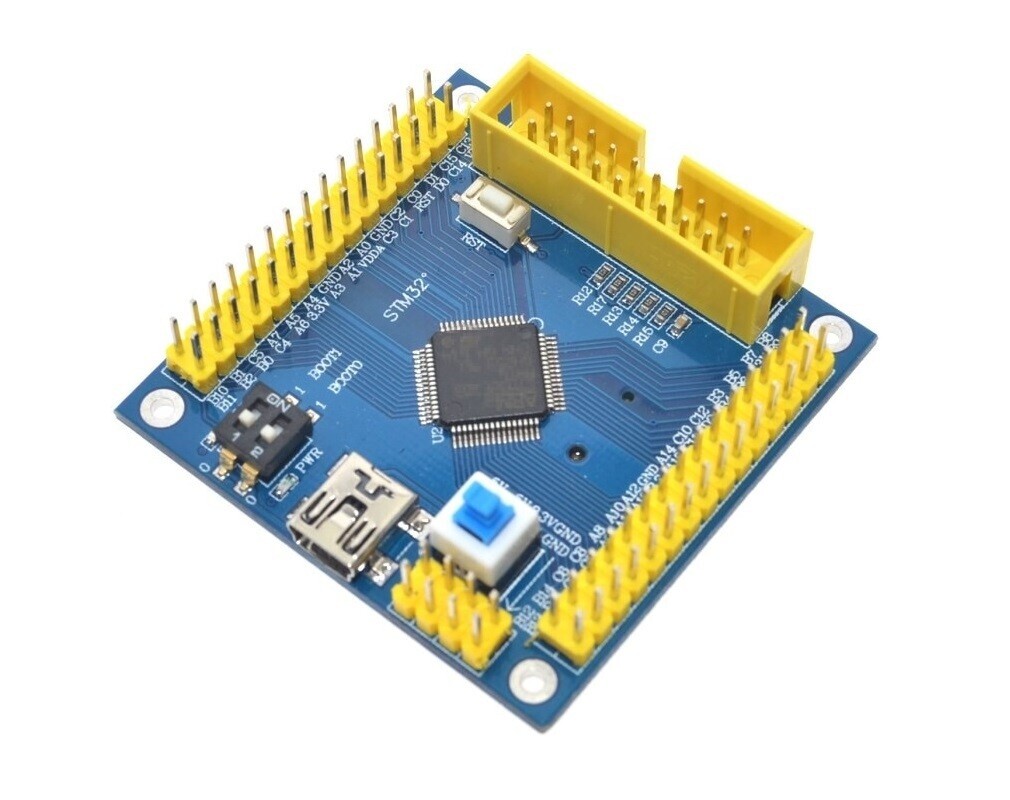

Многофункциональная отладочная плата STM32F103C8T6 на базе мощного 32-битного микроконтроллера STM32 ARM Cortex-M3.
Серия микроконтроллеров STM32 ARM Cortex-M3 характеризуется высокой эффективностью с первоклассной периферией и низким энергопотреблением по доступной цене.
- Отладочная плата STM32F103C8T6 с поддержкой программирования в Arduino IDE.
- Отладочная плата построена на основе одноимённого контроллера, работающего на ядре Cortex-M3. Эту плату так же часто называют Maple mini.
- Микроконтроллер ARM Cortex-M3 имеет богатый набор внешних интерфейсов – SPI (до 18 Мбит/с), USART, I2C, причём все они высокоскоростные и способны передавать данные без участия ЦП – с помощью ПДП (DMA), что значительно повышает скорость передачи.
- Контроллер также имеет аппаратный интерфейс USB 2.0 Full Speed, то есть на его основе удобно создавать проекты, подключающиеся к ПК – и больше никаких последовательных портов!
- Имеется также CAN-bus (Control Area Network) интерфейс. CAN интерфейс это обще индустриальная шина передачи данных на большие расстояния со средней скоростью и высокой надежностью.
- Разнообразие периферии подкрепляется мощностью ядра – оно способно работать на частоте до 72 МГц с производительностью до 1.25 DMips (ядро AVR отрабатывает тест Dhrystone с производительностью не более 1 DMips), то есть этот МК мощнее рядовой Arduino более чем в 5.5 раз!
- Размер программной памяти микроконтроллера STM32 ARM Cortex-M3 составляет 64 Кб, размер ОЗУ данных 20 Кб.
- Удобное размещение выводов позволяет использовать STM32F103C8T6 с беспаечными макетными платами и программировать не вынимая из макетки. Всего же плата имеет 80 портов ввода-вывода.
- Отладочная плата STM32F103C8T6 оснащена внутренними часами реального времени (на плате есть специальный контакт — Vbat, для подключения батарейки).
- Обратите внимание, что большинство контактов имеют логический уровень 3.3 Вольт. Однако некоторые выводы совместимы с уровнем 5 Вольт, что значительно облегчает использование различной периферии. На вкладке "Распиновка" приведена распиновка и назначение выводов отладочной платы STM32F103C8T6.
Характеристики STM32F103C8T6
Микроконтроллер: ARM 32 Cortex-M3
Напряжение питания: 2.0 - 3.6 В
Потребляемый ток: до 16 мА
Ширина шины данных: 32-бит
Тактовая частота: 72 МГц
Разрядность АЦП: 12 бит
Кол-во каналов АЦП: 2
Скорость АЦП: 1 МГц (частота захвата сигнала)
Кристалл: 8 мГц (поддерживает резонаторы от 4 МГц до 16 МГц)
Количество контактов ввода-вывода: 37
Флэш-память ППЗУ: 64 Кб
ОЗУ (SRAM): 20 Кб
Интерфейсы: CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB 2.0 Full Speed
Особенности
- удобные джамперы для выбора режима загрузки – из Flash, из ОЗУ или режим загрузчика
- встроенный регулятор напряжения – плату можно питать от USB
- программирование и отладка всего по двум проводам, причём заливка прошивки доступна с помощью загрузчика – не требует программатора.
Применение
- ресурсоёмкие проекты на Ардуино (Arduino)
- обработка изображений или звука
- работа с большими дисплеями
Комплектация: одна отладочная плата STM32F103C8T6, две гребенки на 20 контактов.
Посмотреть/скачать DataSheet микросхемы STM32F103C8T6 (формат PDF размер 1.1 МБ) =>
Для работы с Arduino IDE рекомендуется скачать дополнение Arduino STM-32 =>
