Технические характеристики
| Производитель: | Waveshare |
|---|---|
| SKU: | 31836 |
| Part No.: | RP2350-PiZero |
| Микроконтроллер: | RP2350B |
| ОЗУ: | 520 Кб |
| Флэш-память: | 16 Мб |
| USB: | 1.1 с поддержкой устройства и хоста |

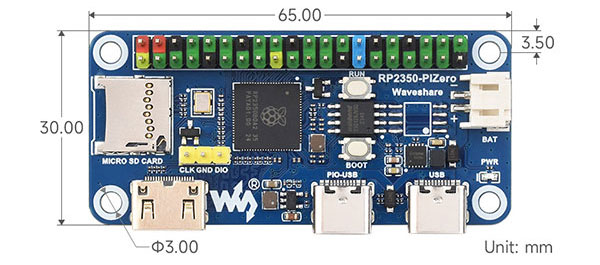

| Размеры: | 60х30 мм. |
| Вес: | 0,013 кг |
Описание

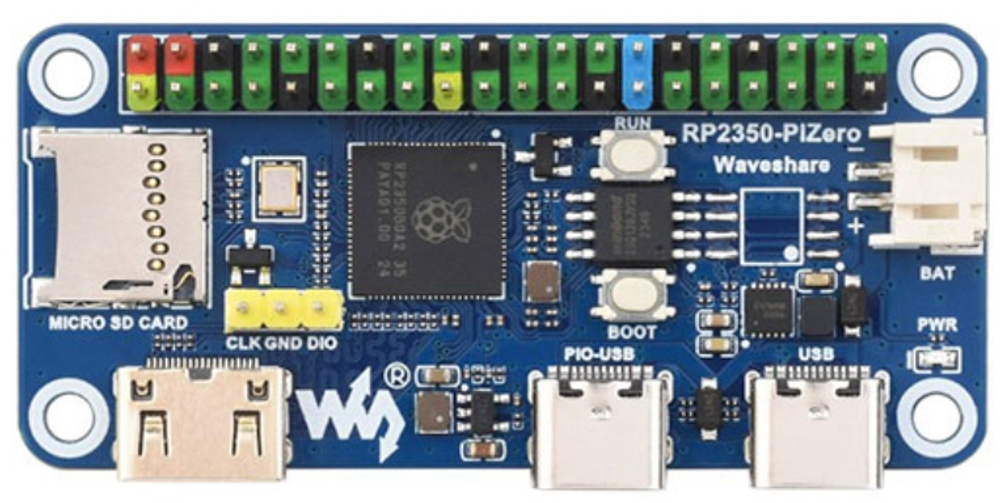

Плата разработки Waveshare RP2350-PiZero на базе двухъядерного микроконтроллера Raspberry Pi RP2350 с двойной архитектурой, 520 КБ ОЗУ и 16 МБ встроенной флэш-памяти, совместимая с 40-контактным разъёмом GPIO Raspberry Pi
Технические характеристики платы:
RP2350-PiZero — это высокопроизводительная и экономичная плата с микроконтроллером, разработанная компанией Waveshare. Она оснащена встроенным интерфейсом DVI, слотом для TF-карты и портом PIO-USB, совместима с 40-контактным разъёмом GPIO Raspberry Pi, имеет зарезервированные контактные площадки для расширения чипа PSRAM, проста в разработке и интеграции в продукты.
- Микроконтроллер RP2350B разработан компанией Raspberry Pi в Великобритании
- Уникальная двухъядерная конструкция с двумя архитектурами: поддержка двух процессоров ARM Cortex-M33 или двух процессоров Hazard3 RISC-V, гибкая тактовая частота до 150 МГц
- 520 КБ оперативной памяти SRAM и 16 МБ встроенной флэш-памяти с зарезервированными контактными площадками для расширения чипа PSRAM
- Разъем Type-C для удобства использования

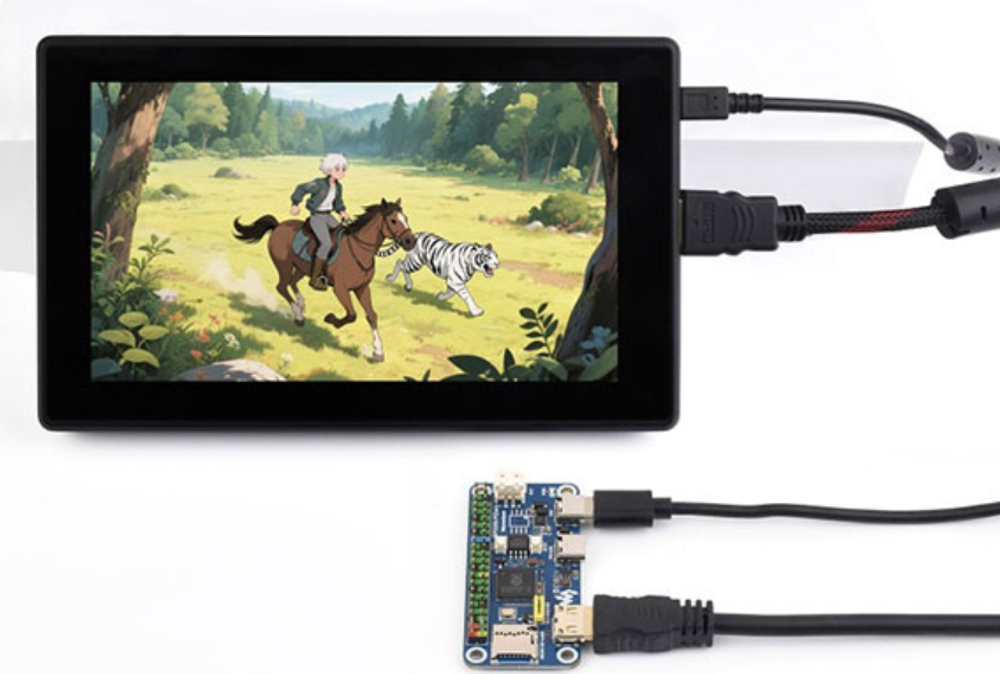

- Встроенный интерфейс DVI может работать с большинством экранов HDMI (требуется совместимость с DVI)
- Поддерживает использование в качестве USB-хоста или устройства через встроенный порт PIO-USB
- Встроенный слот для TF-карты для чтения и записи на TF-карту
- Встроенный разъем для зарядки/разрядки литиевой батареи, подходящий для мобильных устройств
- USB 1.1 с поддержкой устройства и хоста
- Спящий режим с низким энергопотреблением
- Программирование методом перетаскивания с использованием USB-накопителя
- Адаптация 5 многофункциональных контактов GPIO
- 2 × SPI, 2 × I2C, 2 × UART, 2 × 12-битный АЦП, 16 × управляемых каналов ШИМ
- Точные часы и таймер на кристалле
- Датчик температуры
- Ускоренные библиотеки с плавающей запятой на кристалле
- 12 программируемых логических контроллеров ввода-вывода (PIO) для поддержки пользовательских периферийных устройств.
Уникальная двухъядерная архитектура RP2350B позволяет пользователям выбирать между парой стандартных для отрасли ядер Arm Cortex-M33 и парой ядер Hazard3 с открытым аппаратным обеспечением, что даёт разработчикам возможность экспериментировать с архитектурой RISC-V в стабильной, хорошо поддерживаемой среде.

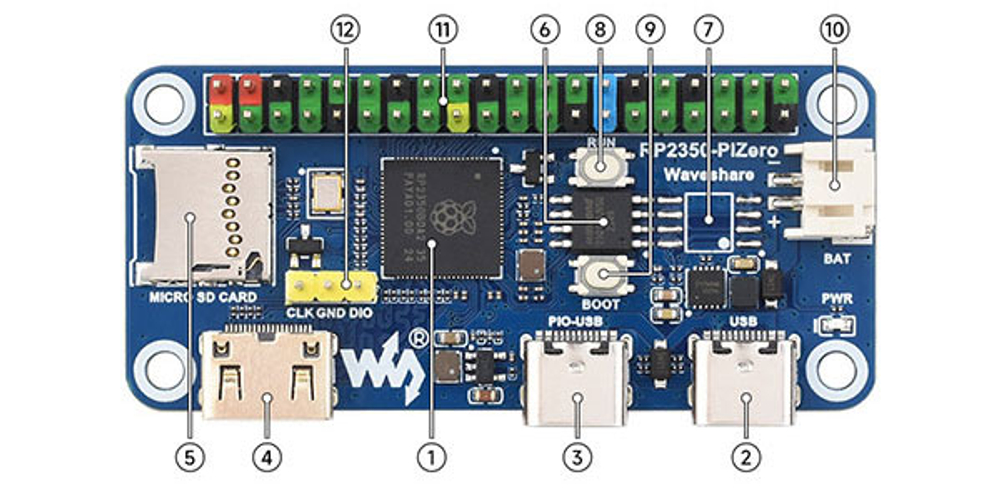

- RP2350B
Двухъядерный процессор с двойной архитектурой, рабочая частота до 150 МГц - Разъем USB Type-C
для программирования, USB 1.1 с поддержкой устройства и хоста - Порт PIO-USB
для использования в качестве USB-хоста или устройства через PIO - Интерфейс DVI (разъём Mini HDMI)
для подключения экрана DVI с помощью кабеля HDMI - Слот для карт памяти TF
поддерживает интерфейс SPI и SDIO - 16 МБ NOR-Flash
- Накладки для припоя микросхем PSRAM
Совместимость с основными чипами PSRAM для расширения возможностей пользователя (требуется пайка) - Кнопка ЗАПУСКА
кнопка сброса - Кнопка ЗАГРУЗКИ
Нажмите его при сбросе настроек, чтобы перейти в режим загрузки - Коллектор литиевой батареи

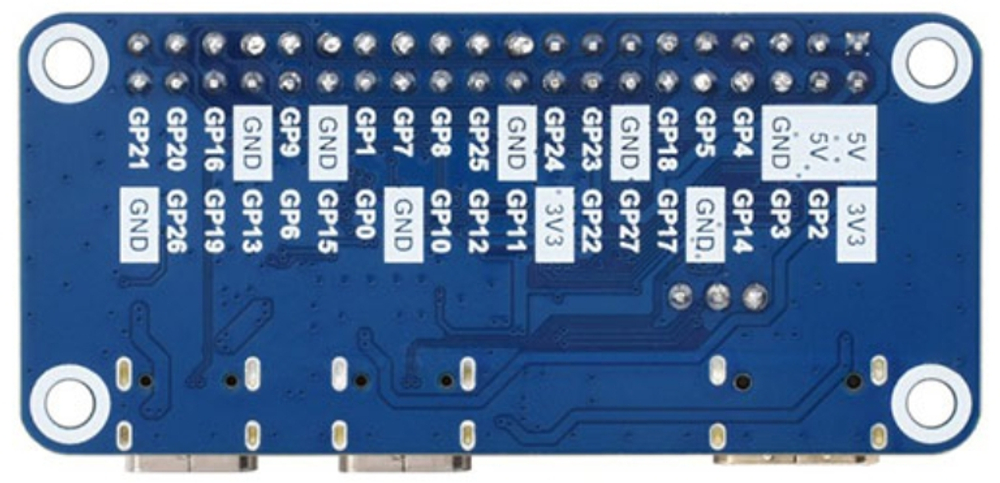

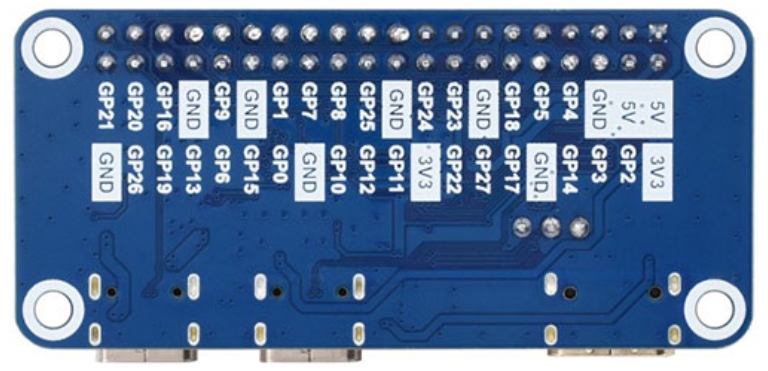

Разъём PH2.0 для подключения литиевой батареи 3,7 В позволяет заряжать и разряжать батарею - 40-контактный разъем GPIO
Совместимо с некоторыми модулями Raspberry Pi HAT - Интерфейс отладки
