Описание

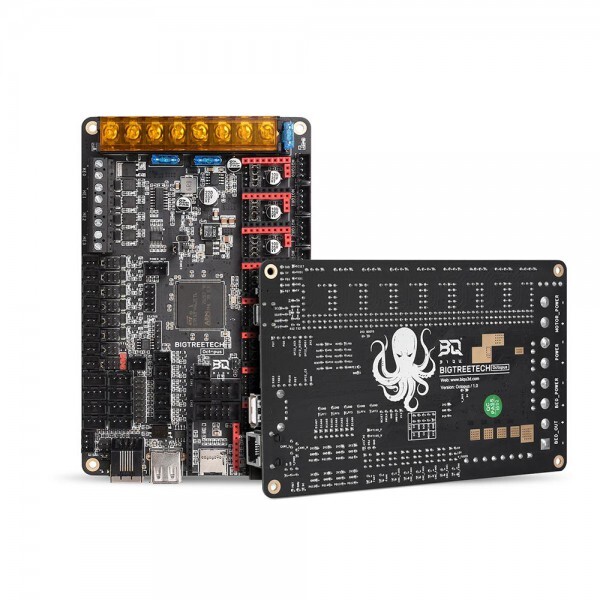

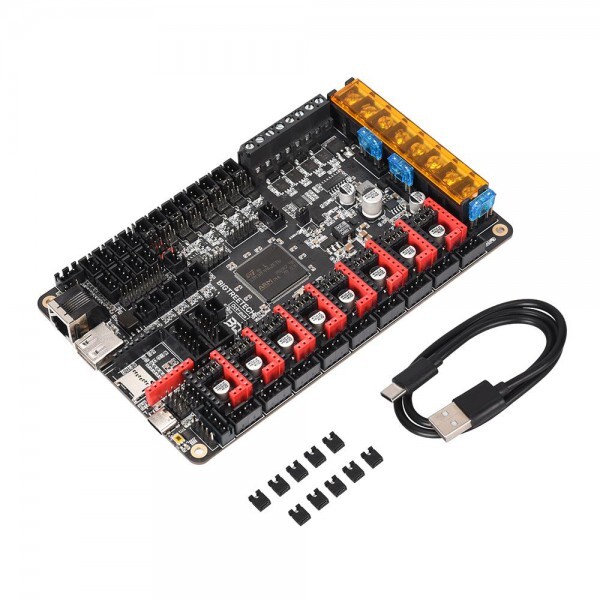

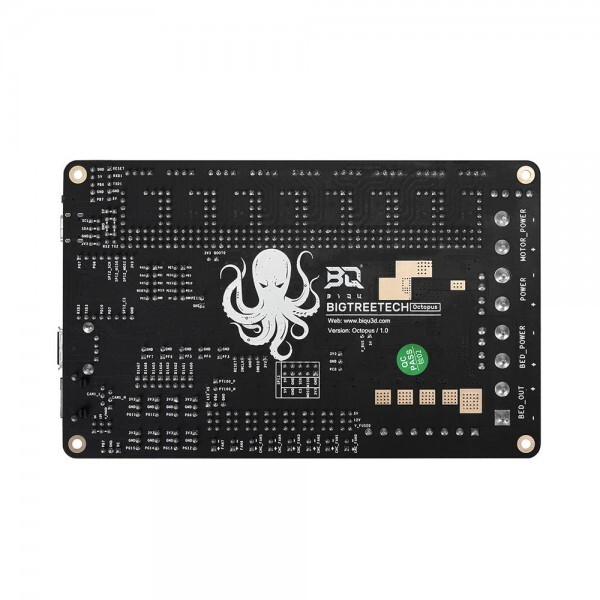

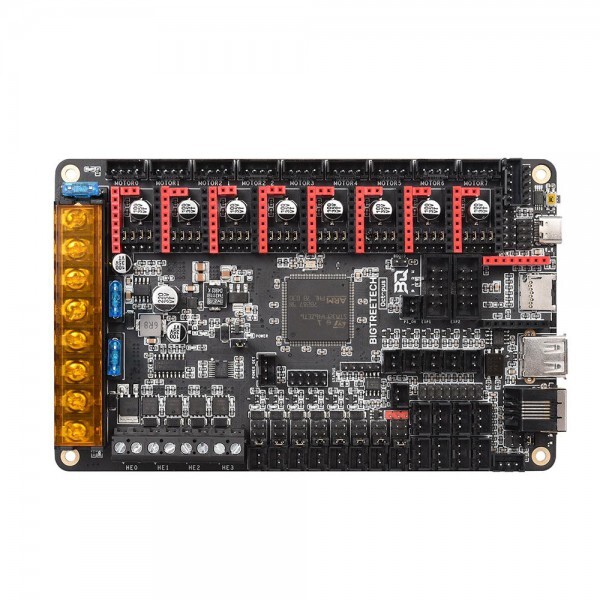

BigTreeTech Octopus - это мощная и многофункциональная плата управления для 3D принтера.В общей сложности плата поддерживает до 8 драйверов для шаговых двигателей и до 9 шаговый двигателей.ОсобенностиИспользуется 32-битный основной управляющий чип ARM Cortex-M4 серии STM32F446ZET6 с частотой ядра 180 МГц. Поддерживает работу прошивок Клиппер и Марлин. Поддержка Raspberry Pi с использованием эмулированного последовательного порта через USB или прямого подключения UART через любой из последовательных портов на плате. Возможна установка до 4-х нагревателей.Предусмотрены отдельные входы питания для двигателей, подогрева стола и логики / вентиляторов / нагревателей.Поддерживает питание 12В или 24В (12В поддерживается только на двигателе и платформе. Логика питания должна быть > 14,1В) со встроенными регуляторами 12В (4 А), 5В (8А) и 3,3В (1А) для обеспечения питания периферийных устройств.Поддержка 6 управляемых и 2 постоянно работающих вентилятора с возможностью индивидуального выбора напряжения для каждого вентилятора (Входное напряжение, 12В или 5В).Защита от обратного хода на портах управляемых вентиляторов. (Некоторые вентиляторы через некоторое время ломаются. Это связано с индуктивностью в обмотках. Эта плата имеет обратную защиту на каждом порте вентилятора, которая защищает полевые транзисторы от повреждений, при включении и выключении вентиляторов.Предусмотренный интерфейс USB-C, поддерживает эмуляцию последовательного порта, который в свою очередь позволяет печатать через USB.Поддерживает все версии экранов BIGTREETECH TFT и экранов LCD12864 а также несколько языков, таких как английский и русский, который можно переключать при использовании BTT TFT.Установленный загрузчик позволяет обновлять прошивку через SD-карту. Это предлагает простой, эффективный и удобный способ обновления прошивки.Установленные высокопроизводительные полевые МОП-транзисторы обеспечивают эффективный нагрев при сниженном тепловыделении на плате.Предусмотрены легко заменяемые предохранители.Поддерживает «печать с SD-карты» и «печать через USB OTG» с помощью встроенного поста USB-A.Поддерживает параллельное подключение 2 шаговых двигателей к оси ZДля опытных пользователей поддерживается обновление прошивки через режим DFU. В этом случае прошивка загружается на плату напрямую с ПК и не требует загрузчика.Плата поддерживает встроенную память EEPROM 32K (AT24C32).Предусмотрен интерфейс взаимодействия со светодиодной подсветкой RGB.Предусмотрена возможность работы с WiFi на основе модулей ESP8266.Поддерживает работу с датчиками PT100. Для работы потребуется усилитель-преобразователь INA826AIDR в корпусе SPO8 и припаять его к плате. Разъем и пассивная схема уже предусмотрены. Все что требуется, это микросхема усилителя.Предусмотрена защита входа термисторов, что позволяет установить термистор непосредственно на источник питания Vin, не повреждая плату.Позволяет использовать неиспользуемые входы термисторов в качестве входов общего назначения, обеспечивая входной контакт для каждого устройства без использования схемы защиты.Конечно же поддерживает BL Touch и различные другие датчики ABL.Специальный порт «PROBE» предусмотрен для датчиков стола. Этот порт защищен через оптопару, и вам не нужно использовать диод BAT85.Установленная CAN-шина с использованием интерфейса 6P6C RJ11, предусматривает возможность взаимодействия с дополнительными модулями расширения. Поддерживает StallGuard для бессенсорного самонаведения с драйверами TMC.Порт расширения SPI поддерживает модули на основе SPI, такие как модуль MAX31865.Поддержка отключения после окончания печатиПоддерживает функцию возобновления печати при отключении питанияВключает входы для 6 концевых выключателей и 2 интерфейса датчика окончания филамента.Предусмотрена поддержка порта расширения I2C для периферийных устройств, которые обмениваются данными по этому протоколу.Технические характеристики Размеры (мм): 160×100Размеры между монтажных отверстий (мм): 150×90Микропроцессор: 32-разрядный ARM Cortex ™ -M4. STM32F446ZET6.Рекомендуемое входное напряжение (В): 24Драйверы для шаговых двигателей: любые внешние драйверы.Количество подключаемых к плате шаговых двигателей : 8 (MOTOR0-7)Количество подключаемых к плате датчиков температуры: 4 (TB, T0, T1, T2, T3)Интерфейсы дисплея: сенсорный экран BIGTREETECH TFT, LCD12864, LCD2004 и т.д.Интерфейсы связи с ПК: USB Type-C с настраиваемым бод.Интерфейсы расширения: датчик наличия филамента, обнаружение потери мощности, автоматическое отключение питания, BL Touch и многие другие.Поддерживаемый формат файла печати: G-codeРекомендуемое программное обеспечение: Cura, IdeaMaker, Simplify3D, Prusa Slicer, Pronterface, Repetier-host, Makerware и т.д.
