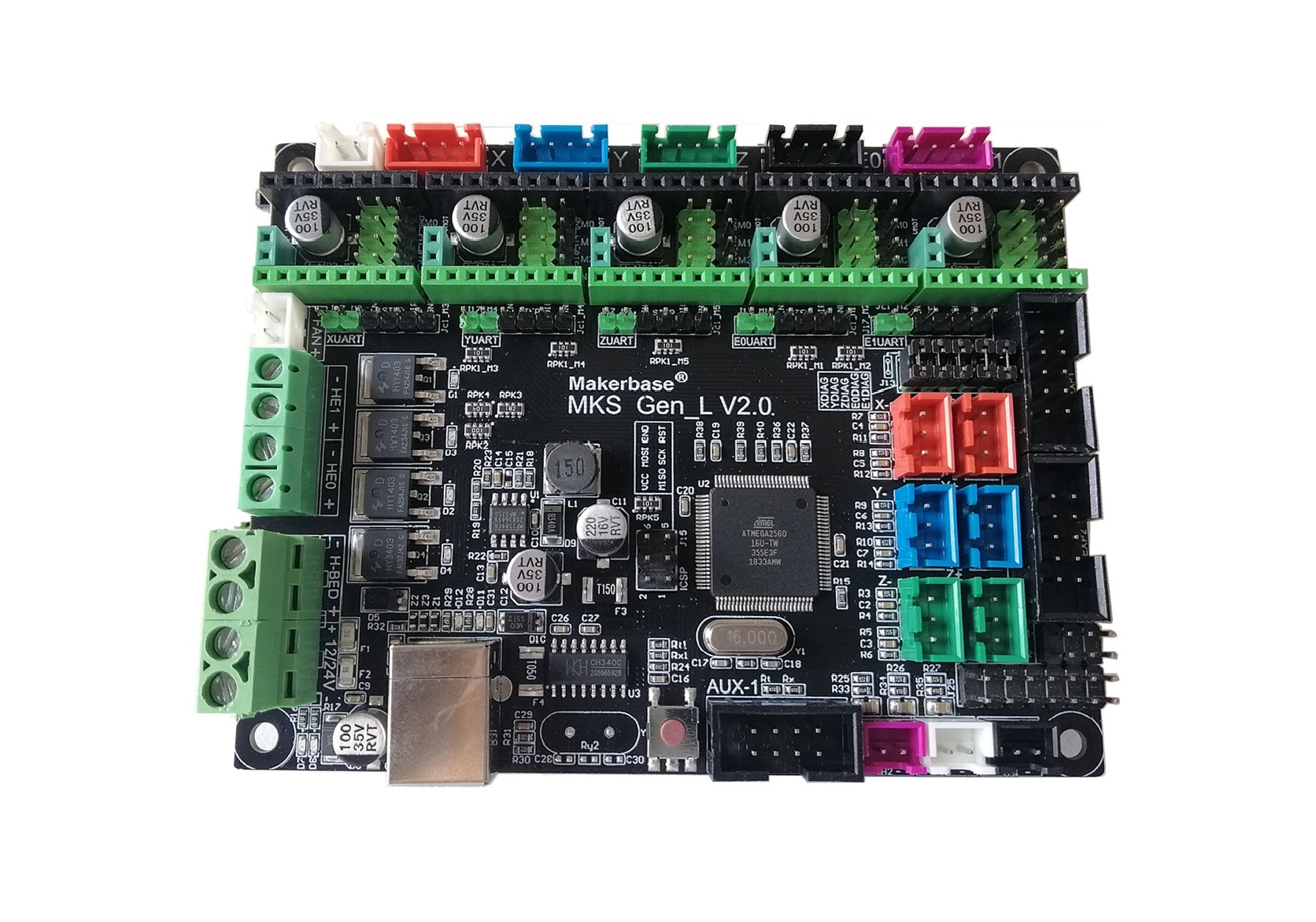

Плата управления MKS Gen-L V2.0

Плата контроллера управления 3D принтером MKS GEN L V2.0. Для управления питанием нагревателя экструдера и стола используется силовые быстродействующие транзисторы с низким сопротивлением открытого канала, что позволяет без тепловых потерь быстро осуществлять нагрев.Для подключения графических дисплеев применяются разъемы интерфейсов EXP1 и EXP2.Для применения драйверов ШД, использующих STEP/DIR интерфейс (A4988 and DRV8825) необходимо соединить (спаять) выводы “SLEEP(SLP)” and “RESET(RST)” между собой, как показано на рисунке:Режим работы драйвера ШД осуществляется согласно схеме:Джампер (13) устанавливается между выводами (1) и (11) – MOSI, (2) и (12) – SCK, (3) и (5) – CSN, (4) и (6) – MISO соответственно.STEP/DIR (stepper/ directional):Выводы (11), (12) и (5) представляют линии выбора микрошага MS1, MS2 и MS3 для STEP/DIR режима. Выводы (8), (9) and (10) представляют линию VCC – белый разъем (см. рисунок выше). Между выводами MS1, MS2 и MS3 и VCC необходимо установить перемычку, согласно типу драйвера и желаемому микрошагу.Рекомендации по настройке драйвера A4988 на сайте 3deshnik.ruРекомендации по настройке драйвера DRV8825 на сайте 3deshnik.ruРекомендации по настройке драйвера TMC2100 на сайте 3deshnik.ruПлата полностью поддерживается прошивкой “Marlin”.ХАРАКТЕРИСТИКИМикроконтроллер: ATMEGA2560-16U-TH;Разрядность контроллера: 16 бит;Драйвер последовательного порта: CH340G;Тип USB разъема: USB-B;Напряжение питания: 12/24В;Переключатель питания цифровой схемы на внешний источник: отсутствует;Тип интегрированного драйвера ШД: отсутствует;Кол-во ШД: 5;Настройки микрошага ШД: зависит от типа внешнего драйвера;Максимальный ток ШД: зависит от типа внешнего драйвера;Прямое управление драйверами ШД с цифровым управлением: полная поддержка по UART и SPI интерфейсам;Транзистор нагрева экструдера: HY1403D;Сопротивление открытого канала транзистора нагрева экструдера: 10 мОм (VGS=10V, ID=21A);Транзистор нагрева стола: HY3403D;Сопротивление открытого канала транзистора нагрева стола: 2.4 мОм (VGS=10V, ID=100A);Разъемы подключения LCD дисплея: EXP1, EXP2;Разъем подключения TFT дисплея: присутствует;Встроенная карта памяти: отсутствует;Масса: г.Производство: Китай
