Предохранитель 5х20 10А керамика (ВП2Б-1)

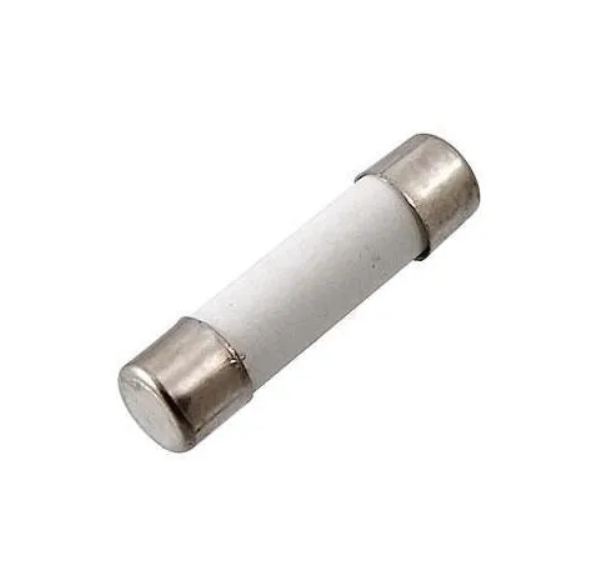

Предохранитель ВП2Б‑1 (5×20 мм, 10 А) в керамическом корпусе

Общее описание
Быстродействующий цилиндрический предохранитель серии ВП2Б‑1 предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания. Изготовлен в керамическом корпусе с боковыми контактными поверхностями, обеспечивает надёжное размыкание цепи при превышении номинального тока.

Основные характеристики

• Номинальный ток: 10 А;

• Рабочее напряжение: 250 В (переменный/постоянный ток);

• Габариты: диаметр 5,2 мм × длина 20 мм;

• Материал корпуса: керамика;

• Тип: вставка плавкая быстродействующая;

• Контакты: цилиндрические боковые поверхности.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60 °C до +100 °C;

• Электрическая прочность изоляции: 900 В;

• Время срабатывания при токе 2,75 × Iₙₒₘ: не более 1 с;

• Устойчивость к внешним воздействиям:

  • синусоидальная вибрация (1–3000 Гц) с ускорением до 200 м/с²;

  • многократные удары (1–3 мс) с ускорением до 1500 м/с²;

  • влажность до 98 % при +35 °C;

  • пониженное давление до 0,0067 МПа.

Область применения

• радиоэлектронная и радиотехническая аппаратура общего и специального назначения;

• малогабаритные устройства распределения электроэнергии;

• промышленные и бытовые электроприборы;

• системы автоматики и управления.

Преимущества

• Надёжность: керамический корпус устойчив к термическим нагрузкам и механическим воздействиям;

• Быстродействие: мгновенное срабатывание при перегрузках;

• Универсальность: подходит для цепей постоянного и переменного тока;

• Долговечность: гарантийный срок хранения — не менее 20 лет;

• Совместимость: стандартизированные размеры для установки в типовые держатели.

Важные примечания

1. Предохранитель рассчитан на эксплуатацию в закрытых устройствах — не предназначен для открытого монтажа.

2. При замене соблюдайте полярность (если предусмотрено схемой).

3. Не используйте при напряжении выше 250 В.

4. Для стабильной работы избегайте механических повреждений корпуса.

Комплектация

• 1 × предохранитель ВП2Б‑1 (5×20 мм, 10 А).

Соответствие стандартам

• Технические условия: АГ0.481.304ТУ (приёмка «1»), ОЮ0.481.005ТУ‑Р (приёмка «5»);

• Категория качества: «ОТК», «ВП»;

• Климатическое исполнение: всеклиматическое («В»).
