CJMCU-CP2102 имеет высокий уровень интеграции, встроенный полноскоростной функциональный контроллер USB2.0, USB-трансивер, кварцевый генератор, EEPROM и асинхронную последовательную шину данных (UART), поддерживает полнофункциональные сигналы модема без каких-либо внешних USB-устройств. Принцип работы CJMCU-CP2102 аналогичен другим схемам переключения USB-UART.USB-порт ПК виртуализирован как COM-порт через драйвер для достижения цели расширения.
CJMCU-модуль позы связи USB-модуль TTL Выходная мощность 5 В Уровень TTL Ядро CP2102 CJMCU-CP2102 - это высокоинтегрированный мост USB-UART, который может обеспечить простое решение для преобразования RS232 в USB с использованием минимизированных компонентов и пространства на печатной плате Программа. Проще говоря, пользователь может переключаться между интерфейсом USB и интерфейсом RS232 с помощью CJMCU-CP2102.
Описание модуля:
1. Оригинальный чип CP2102, генерирующий COM-порт после установки драйвера.
2. Подключите стандартный линейный вход MICRO MINI-USB и компьютерный USB-интерфейс с выходным напряжением 3,3 В и 5 В.
3. С предохранителем самовосстановления. В случае случайного короткого замыкания он может эффективно защитить загрузчик и USB-порт компьютера
4, индикатор состояния на плате, индикатор приемопередатчика, индикатор состояния всегда будет включен после правильной установки драйвера, а индикатор приемопередатчика будет мигать во время связи. Светодиодный индикатор работы.
5. Поддержка скорости передачи от 300 бит / с до 1 Мбит / с
6. Поддержка формата связи: 1) 5, 6, 7, 8 бит данных; 2) Поддержка 1, 1,5, 2 стоповых бита; 3) нечетное, четное, отметка, пробел, без проверки
7. Поддержка операционной системы: Windows 8.1 / 7 / vista / xp / 98, Mac OS-X / OS-9, Linux
8, интерфейс USB-разъема MICRO MINI-USB socket
9, SMD-компоненты являются обычными Компактная пайка, стабильное качество и красивый внешний
вид.С выходом триггерного сигнала DTR она может напрямую загружать программные коммуникации на материнские платы Arduino, такие как arduino pro mini ATMEGA328P.

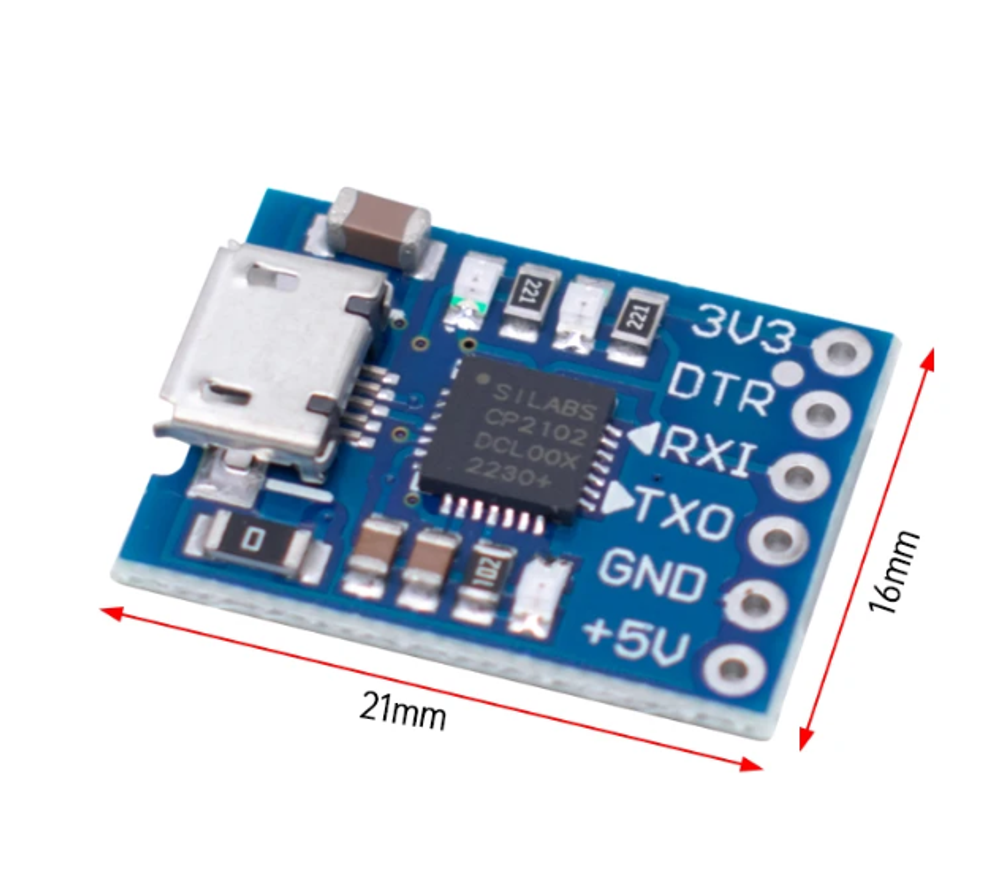

11. Размер модуля: 16 мм * 20 мм супер маленький.
Особенности:
1. Встроенный USB-приемопередатчик, без внешней схемы
2. Встроенная схема синхронизации, без внешней схемы
3. Встроенная схема сброса при включении питания 4. Встроенная
регулировка напряжения может выдавать напряжение 3,3 В
5. Соответствует спецификации USB2.0 Требование
6. Контакт SUSPEND поддерживает приостановку состояния USB
7. Асинхронная шина последовательных данных совместима со всеми сигналами интерфейса квитирования и регулятора модуляции
8. Поддерживаемый формат данных - бит данных 8, стоповый бит 1, 2 и контрольный бит
9. Обозначение 512-байтовый буфер приема и 512-байтовый буфер передачи
10. Аппаратная поддержка или квитирование X-ON / X-OFF
