Модуль LEONARDO Pro Micro на ATMEGA32U4 5V/16MHz для ARDUINO (Плата разработчика)
- Микроконтроллер: ATmega32U4 AVR 8-бит
- Тактовая частота - 16 МГц
- Флеш-память - 32 Кб, из них 4 Кб отведены для загрузчика
- ОЗУ-память - 2,5 Кб
- EEPROM-память - 1 Кб
- Цифровые входы/выходы - 18
- Аналоговые входы - 9
- Шим выводы - 5
- Рабочее питание - 5 В
- Входное напряжение (вывод RAW): 6-12 В
- Максимальный общий ток: 500 мА
- Максимальный ток вывода: 10 мА, рекомендуемый 5 мА
- Светодиодная индикация: питания и обмена данными по USB (RX, TX)
- USB-разъём: microUSB-B
- Вес: 5 грамм
- Поддержка ARDUINO IDE с версией 1.0.1 и новее
Маленький и мощный LEONARDO
Вдохновляясь идеями, и в попытках совместить возможное с невозможным, инженеры-создатели разработали интересную модель ARDUINO-совместимой платы, предоставив пользователям немалые аппаратные мощности и возможности микроконтроллера ATmega32U4 в сочетании с очень маленькими габаритами платы. Получившийся "гибрид" оказался весьма необычен. Столь малый размер, всего 33 х 18 миллиметров, был заимствован у платы PRO MINI. Сравнивая аналогичные старшие модели семейства ARDUINO, имеющие на борту точь-в-точь такой же микроконтроллер (LEONARDO или ESPLORA), вы непременно заметите ограниченное количество расположенных на модуле Pro Micro вводов/выводов. Зато, способности установленной центральной микросхемы с лихвой покрывают этот, казалось бы не особо важный, недостаток. В итоге, перед вами некая "серединка", позволяющая создавать проекты и изготавливать устройства, основополагающей целью которых станут производительность процессора, скромные размеры и отсутствующая необходимость в коммутации большого количества дополнительных модулей расширений.
Раз уж был упомянут модуль Pro Mini, то и все условные "недостатки" и "ограничения" так же плавно переместились в плату Pro Micro. Малое количество выводов для подключения, отсутствие второго (как у старших братьев) регулятора напряжения, физическая несовместимость со "стандартом" модулей расширения, за основу которого были приняты размер и компоновка контактов Arduino UNO R3. Для подключения таких модулей вам обязательно потребуется проводное соединение. Отсутствует кнопка ручного перезапуска микроконтроллера "Reset".
Плюсов тут тоже достаточно много. К ним можно отнести максимально удобный и лёгкий способ программирования через установленный USB-порт, не используя в процессе прошивки памяти микроконтроллера специальные устройства, называемые внешними программаторами, которые порой совсем не дешёвые. Специальных пинов внутрисистемного программирования попросту нет на плате. Вам не придётся соединять Pro Micro со вспомогательным преобразователем сигналов USB-в-TTL, эмулирующего интерфейс UART (необходим для обмена данными между контроллером и средой разработки ARDUINO API при загрузке в память исполняемого кода программы). Все средства связи между USB-портом подключенного компьютера и микроконтроллером реализованы непосредственно в самой микросхеме.

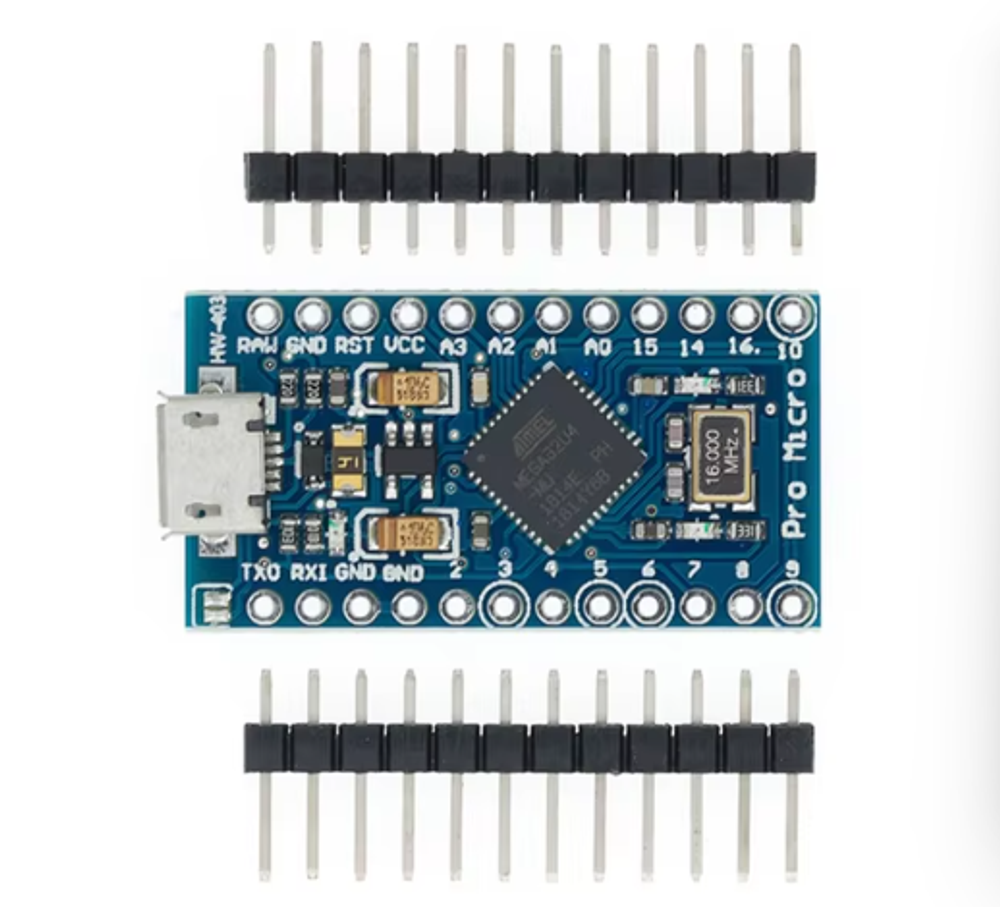

Снова о размерах - модуль Pro Micro с лёгкостью поместится в спичечный коробок или в небольшой корпус. Придерживаясь минимализма, имеющиеся в комплекте разъёмы не припаяны к плате, которые, при желании или необходимости, вы сможете самостоятельно установить. Или же использовать сторонние всевозможные разъёмы. Либо просто припаять провода к выводам, если размеры разъёмов покажутся вам велики.

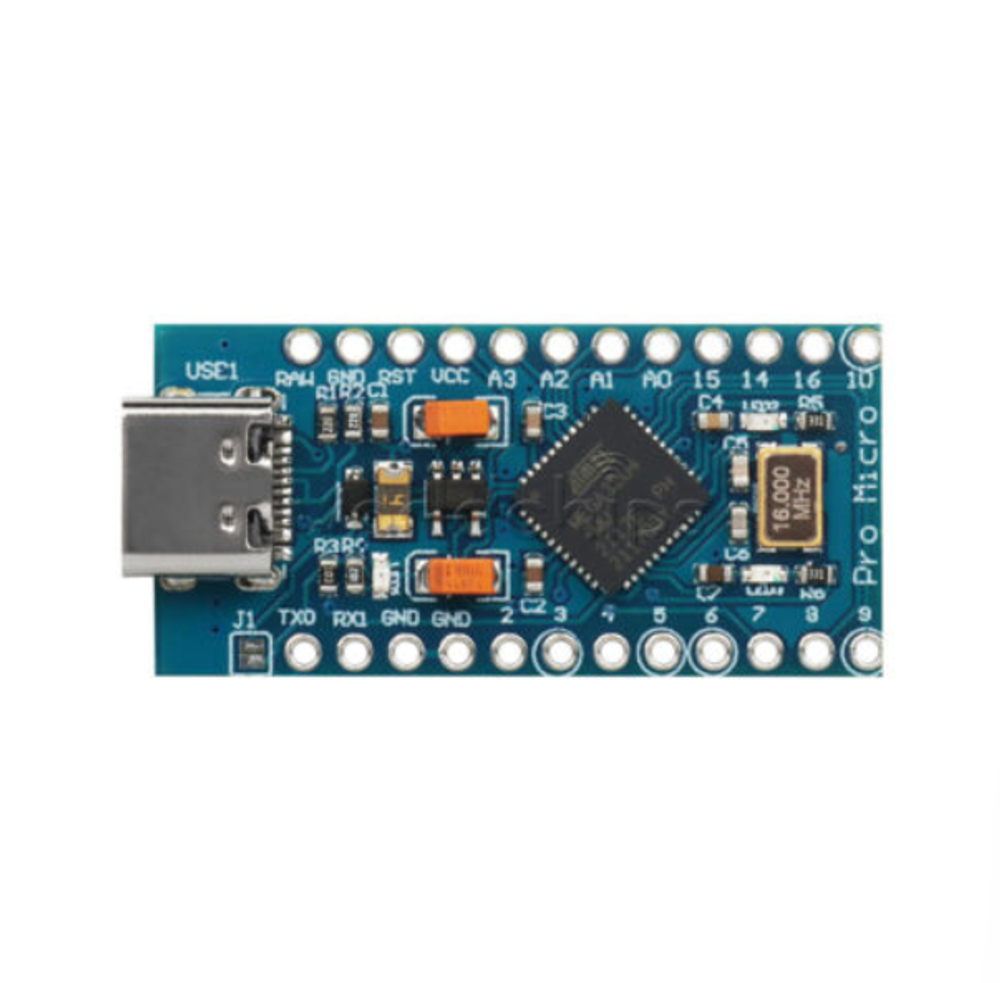

Вдобавок, плата богата аппаратными возможностями микроконтроллера, часть из которых попросту не уместилась на выводах. Достаточно посмотреть на лицевую сторону платы, где отмечены цифрами и буквами все выводы, среди которых не окажется 11, 12 и 13 контактов. Микроконтроллер ATmega32U4 у ARDUINO Pro Micro выполнен в корпусе QFN44 (7х7мм), благодаря чему доступа к нераспаянным прямым выводам самой микросхемы фактически нет.
Pro Mini способна подключаться как HID-устройство (класс устройств USB для взаимодействия с человеком) и работа
