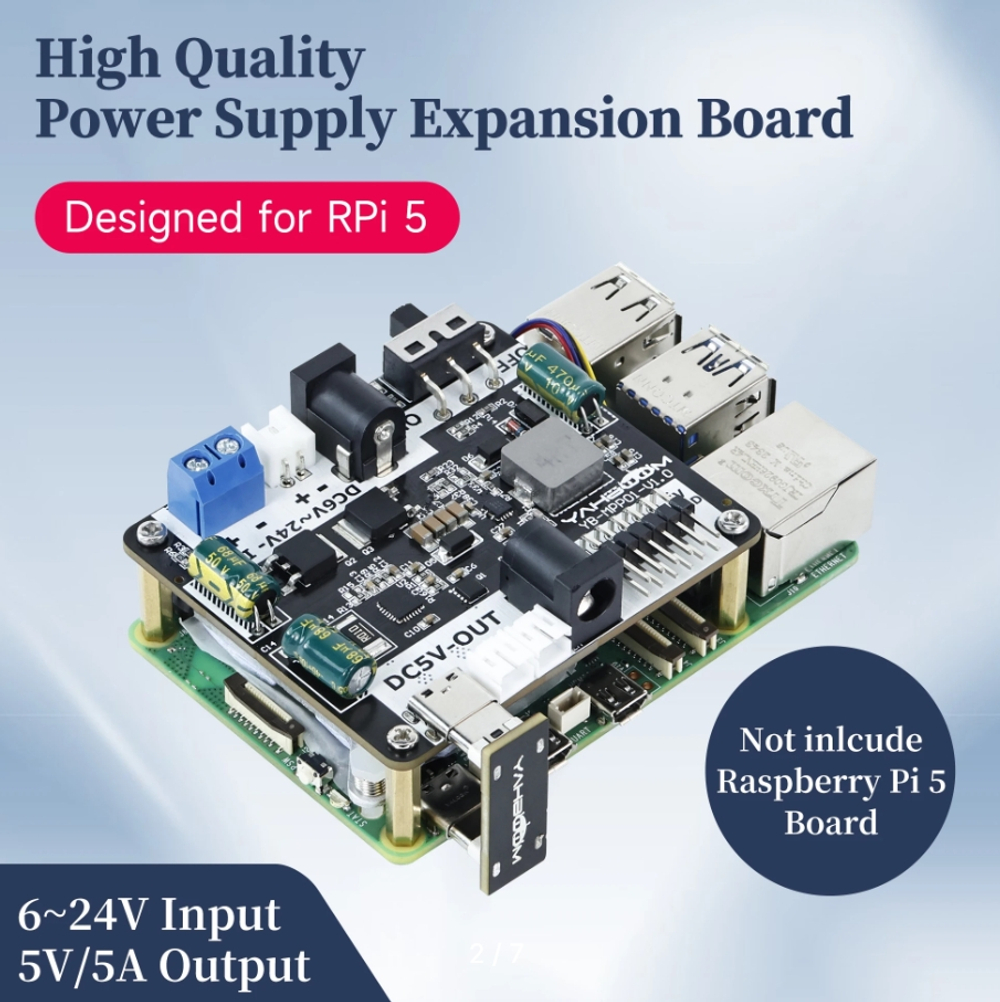

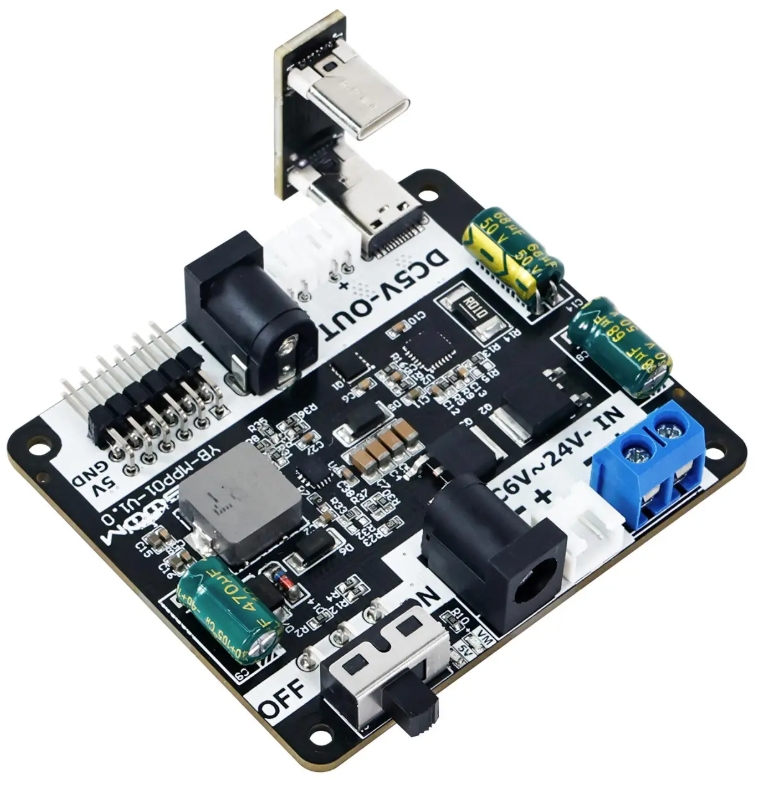

Raspberry Pi 5 Плата расширения блока питания

Плата расширения блока питания для Raspberry Pi5

техническое описание

Назначение

Плата предназначена для надёжного и стабильного питания Raspberry Pi 5,

устраняя ограничения штатных USB‑C‑источников и риски, связанные с:

• просадками напряжения при пиковых нагрузках;

• недостаточным током через USB‑интерфейс;

• нестабильностью дешёвых адаптеров.

Ключевые функции

1. Стабилизация выходного напряжения

   • Гарантирует 5 В ± 1 % даже при колебаниях входного напряжения.

   • Исключает сбои из‑за низковольтных провалов.

2. Высокий выходной ток

   • Обеспечивает 5 А на выходе — достаточно для работы Pi 5 с периферийными устройствами (SSD, камеры, HAT‑платы).

3. Многофункциональные входные интерфейсы

   • Поддерживает несколько типов источников питания (например, DC‑разъёмы, клеммные колодки, USB‑PD).

   • Позволяет подключать альтернативные источники (аккумуляторы, промышленные БП).

4. Защита и безопасность

   • От перегрева (термоконтроль).

   • От перегрузки по току.

   • От обратного напряжения.

   • От короткого замыкания.

5. Фильтрация помех

   • Встроенные LC‑фильтры снижают высокочастотные шумы, критичные для чувствительных компонентов Pi 5.

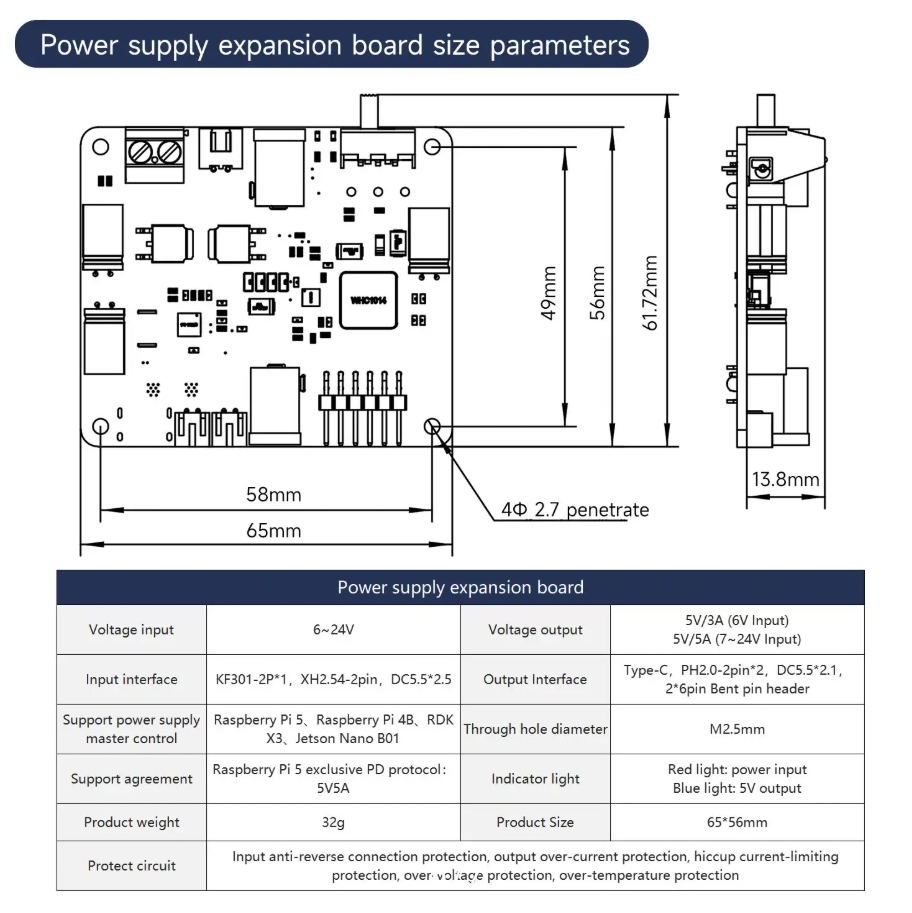

Основные характеристики

• Входное напряжение: 7–24 В (диапазон зависит от модели).

• Выходное напряжение: 5 В ±1 %.

• Выходной ток: до 5 А непрерывно.

• КПД: >90 % (импульсная стабилизация).

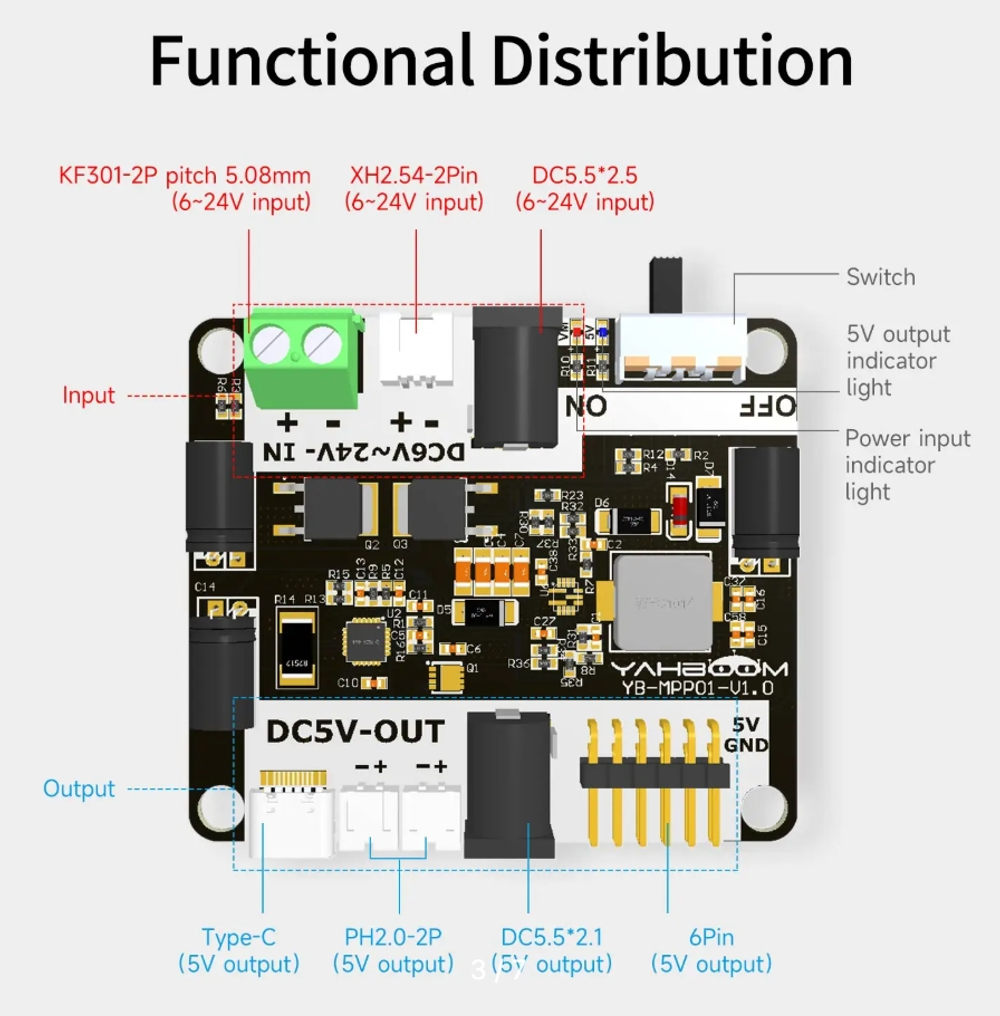

• Разъёмы:

  • Вход: DC‑jack, клеммная колодка или USB‑C (в зависимости от версии).

  • Выход: прямой коннектор на GPIO Pi 5 или кабель с micro‑JST.

• Габариты: компактные, совместимые с корпусами для Pi 5.

• Рабочая температура: −20 °C … +70 °C.

Преимущества перед стандартным питанием через USB‑C

1. Отсутствие ограничений USB‑PD

   • Не зависит от профилей Power Delivery, которые могут снижать ток при нагрузке.

2. Устойчивость к перепадам

   • Сохраняет 5 В даже при просадках входного напряжения.

3. Расширенные возможности подключения

   • Можно питать Pi 5 от аккумуляторов, промышленных БП или солнечных панелей.

4. Снижение нагрева

   • Эффективная стабилизация уменьшает нагрузку на регулятор напряжения на плате Pi 5.

Применение

• Промышленные системы — где требуется безотказная работа Pi 5.

• Робототехника — питание от батарей без просадок.

• Медиацентры и серверы — стабильная работа с SSD и Wi‑Fi‑адаптерами.

• Полевые проекты — использование альтернативных источников энергии.
