В вашем проекте нужно замыкать и размыкать цепь с бытовым напряжением 220 В? Воспользуйтесь Relay Shield.
По своей сути реле — это просто механический рубильник, которым можно управлять при помощи микроконтроллера, такого как Arduino. При этом электрическая связь между управляющей электроникой и коммутируемой нагрузкой отсутствует. А это значит, что никакие помехи не испортят ваши планы. С помощью реле вы можете включать и выключать электроприборы, которые подключены к бытовой электросети 220 В. Без реле не обойтись при обустройстве «умного дома». Реле также может пригодится вам и для управления какими-нибудь устройствами с кнопками. Например, для автоматического набора номера на доисторическом настольном телефоне, достаточно включить реле параллельно кнопкам.

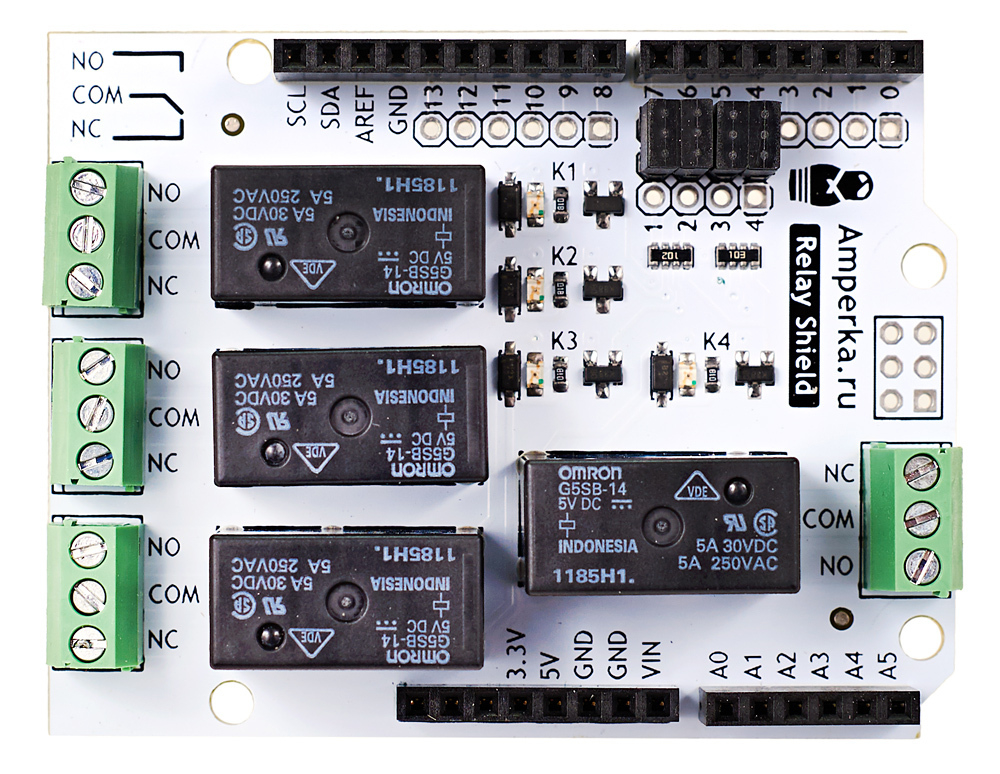

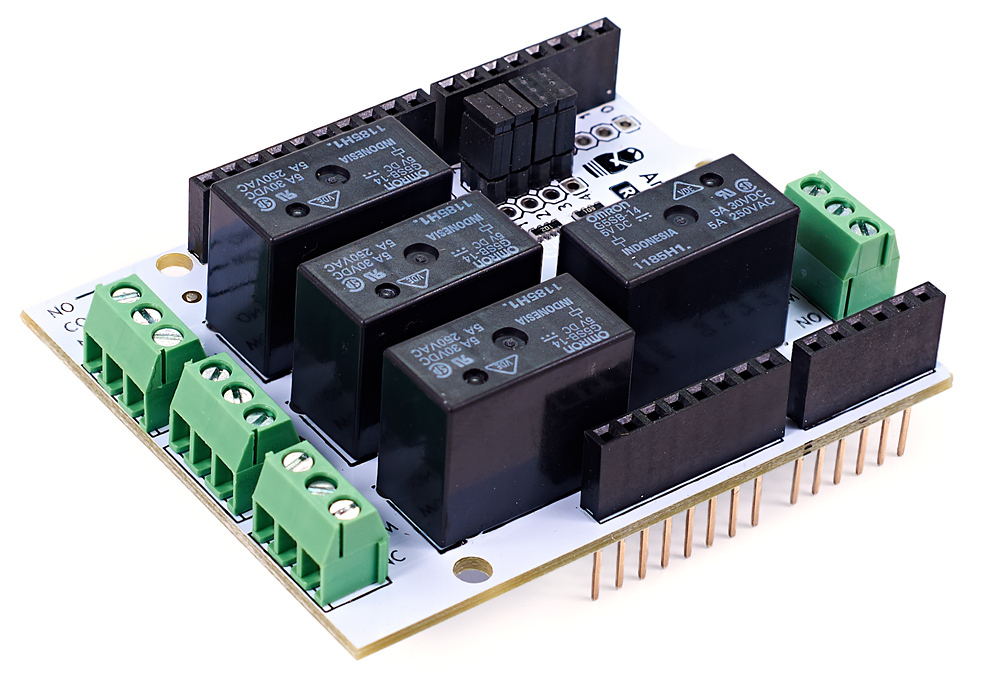

Relay Shield — плата расширения для Arduino, на которой расположены 4 независимых реле G5SB-14, подключённых к цифровым пинам Arduino. О текущем состоянии каждого из них можно судить по индикаторным светодиодам, расположенным на плате. К каждому реле подведён клеммник на 3 провода, что позволяет использовать реле как в режиме «нормально разомкнутое», так и в режиме «нормально замкнутое». Это удобно в ряде случаев. Например, если нужно что-то включать при обесточивании микроконтроллера.
Обмотки реле подключены к пинам Arduino с 4-го по 7-й через джамперы. Подача логического сигнала на эти пины замыкает или размыкает соответствующее реле. Если эти контакты уже используются — ничего страшного. На такой случай в Relay Shield мы предусмотрели специальные лужёные отверстия. Просто снимите джампер и подключите реле к любому другому цифровому контакту. Управление реле производится через встроенный ключ, что даёт вам возможность использовать в качестве управляющего сигнала любое напряжение от 3 до 5 вольт. То есть, в качестве основной платы подойдёт любая модель Arduino.
Характеристики реле
- Ток обмотки: 80 мА
- Максимальное коммутируемое напряжение: 30 В постоянного тока; 250 В переменного тока
- Максимальный коммутируемый ток: 5 А (NO), 3 А (NC)
- Рекомендованная частота переключения: до 1 Гц
- Время жизни: не менее 50 000 переключений
- Габариты: 69×53×18 мм
