Описание

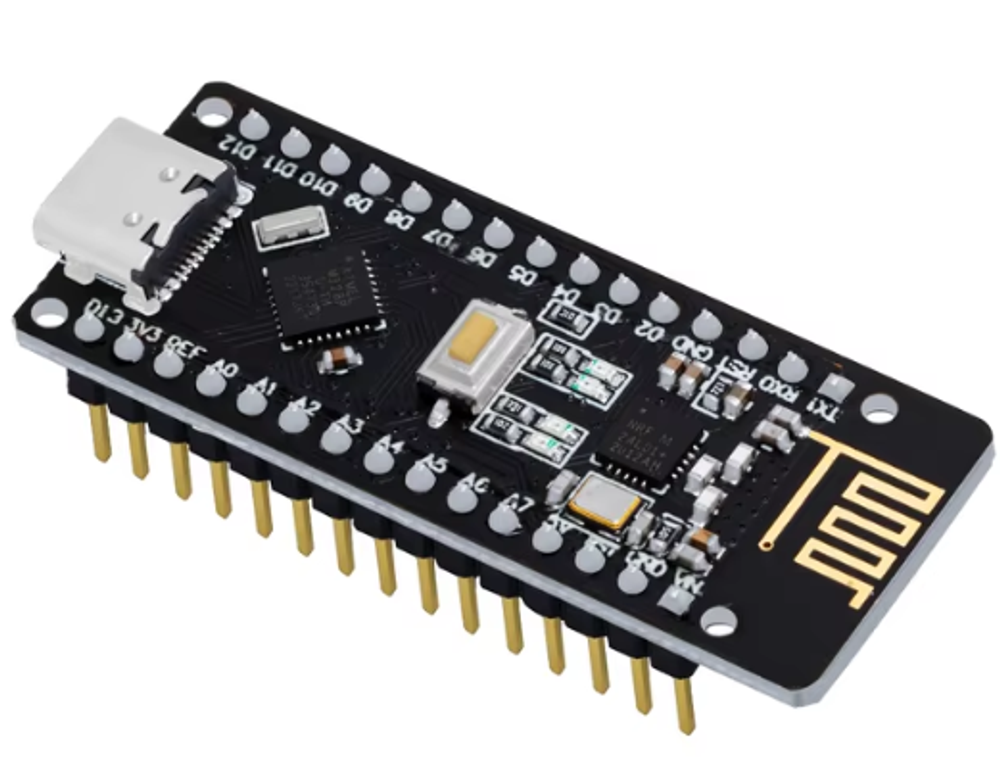

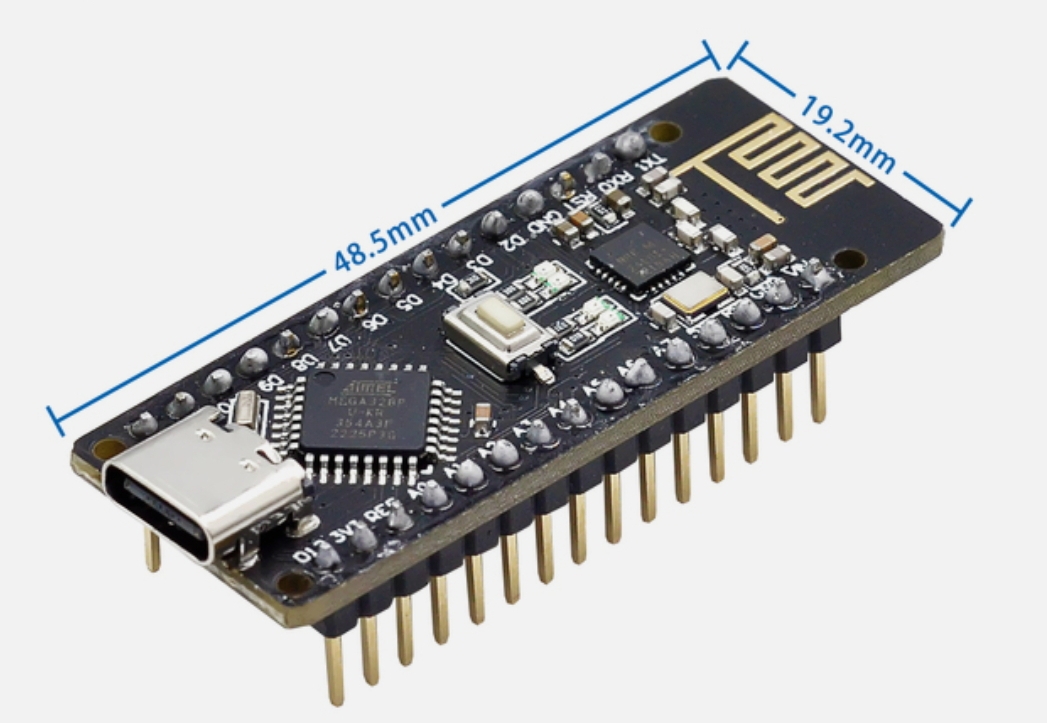

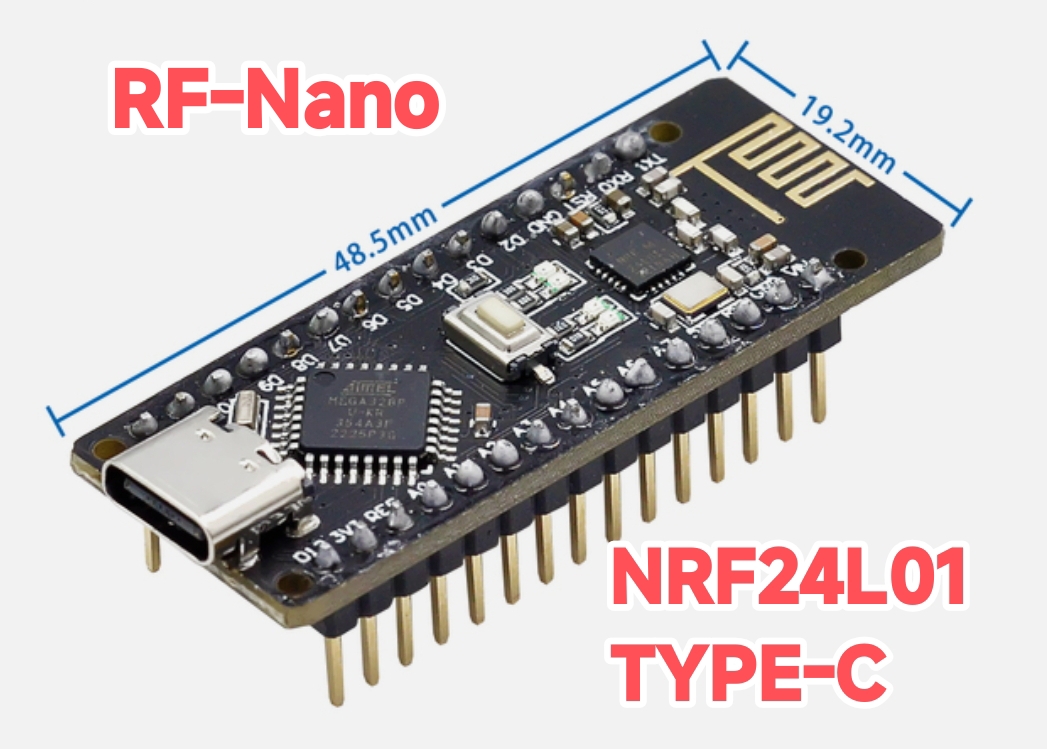

Гибридная плата типоразмера Arduino Nano V3.0 со встроенным модулем беспроводной связи на основе трансивера NRF24L01. В качестве преобразователя USB - UART используется микросхема CH340. Миниатюрная плата очень удобна для построения беспроводных систем передачи данных.
Технические характеристики:
- Микроконтроллер ATMEGA328P-MU в корпусе QFN32;
- 32 КБ памяти под скетчи;
- Рабочая частота радиомодуля: 2,4 ГГц;
- Полная совместимость со всеми библиотеками для Arduino.
Инструкция тут
Технические характеристики:
- Микроконтроллер ATMEGA328P-MU в корпусе QFN32;
- 32 КБ памяти под скетчи;
- Рабочая частота радиомодуля: 2,4 ГГц;
- Полная совместимость со всеми библиотеками для Arduino.
Инструкция тут
Характеристики

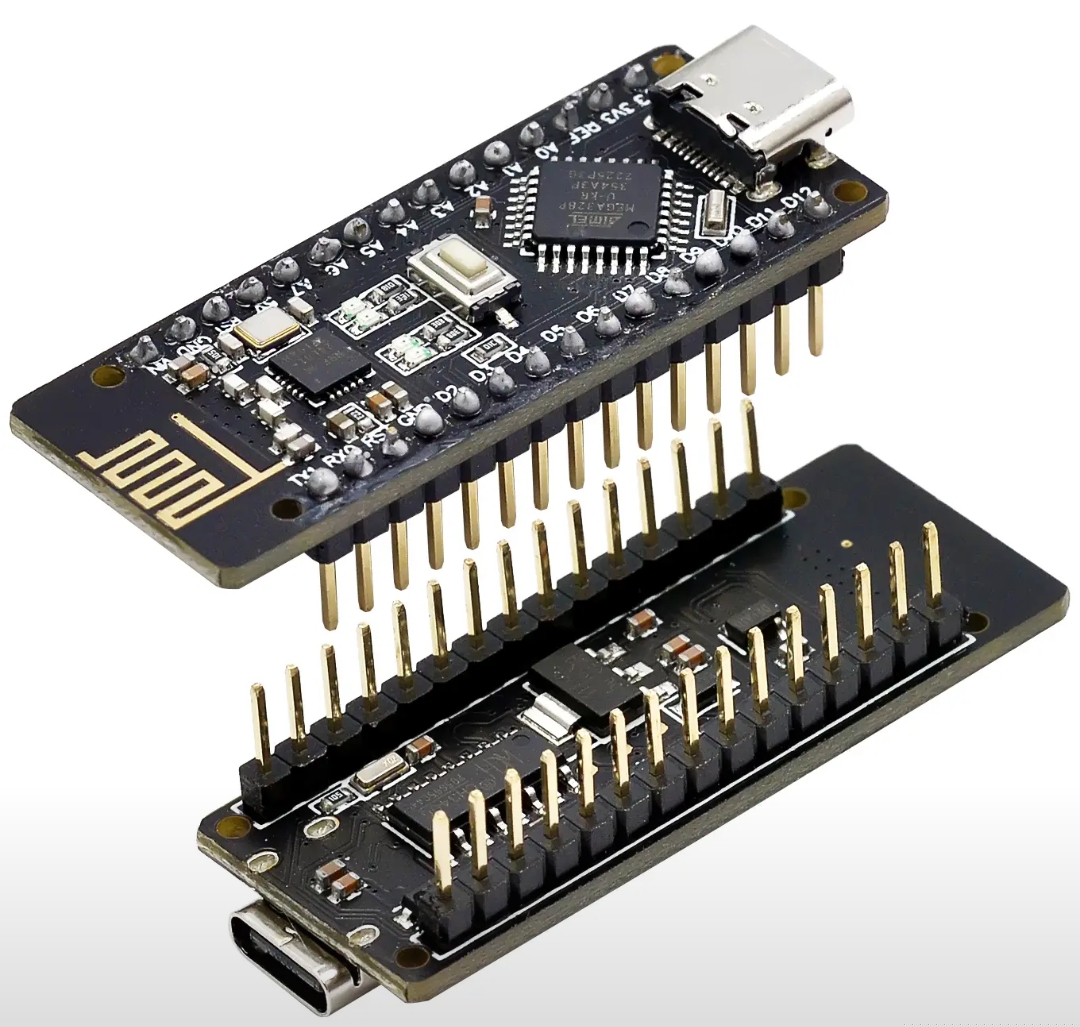

- Модель: Arduino RF-Nano (С ногами)
- Интерфейс USB-UART: CH340
- Микроконтроллер: ATmega328P
- Ядро: AVR
- Тактовая частота: 16 МГц
- Flash-память: 32 КБ
- SRAM-память: 2 КБ
- EEPROM-память: 1 КБ
- Беспроводной модуль: nRF24L01+
- Частотный диапазон: 2,400–2,527 ГГц
- Количество радиоканалов: 128 с шагом 1 МГц
- Канал №0: 2,400 ГГц
- Канал №1: 2,401 ГГц
- Канал №127: 2,527 ГГц
- Время переключения между каналами: 130 мкс
- Радиус действия:
- в пределах прямой видимости: до 100 м
- в условиях города: до 30 м
- Скорость передачи данных: 250 кбит, 1 Мбит и 2 Мбит
- Входное напряжение питания: 5 В
- Через USB Type-C: 5 В
- Через пин Vin: 7–12 В
- Напряжение логических уровней: 5 В

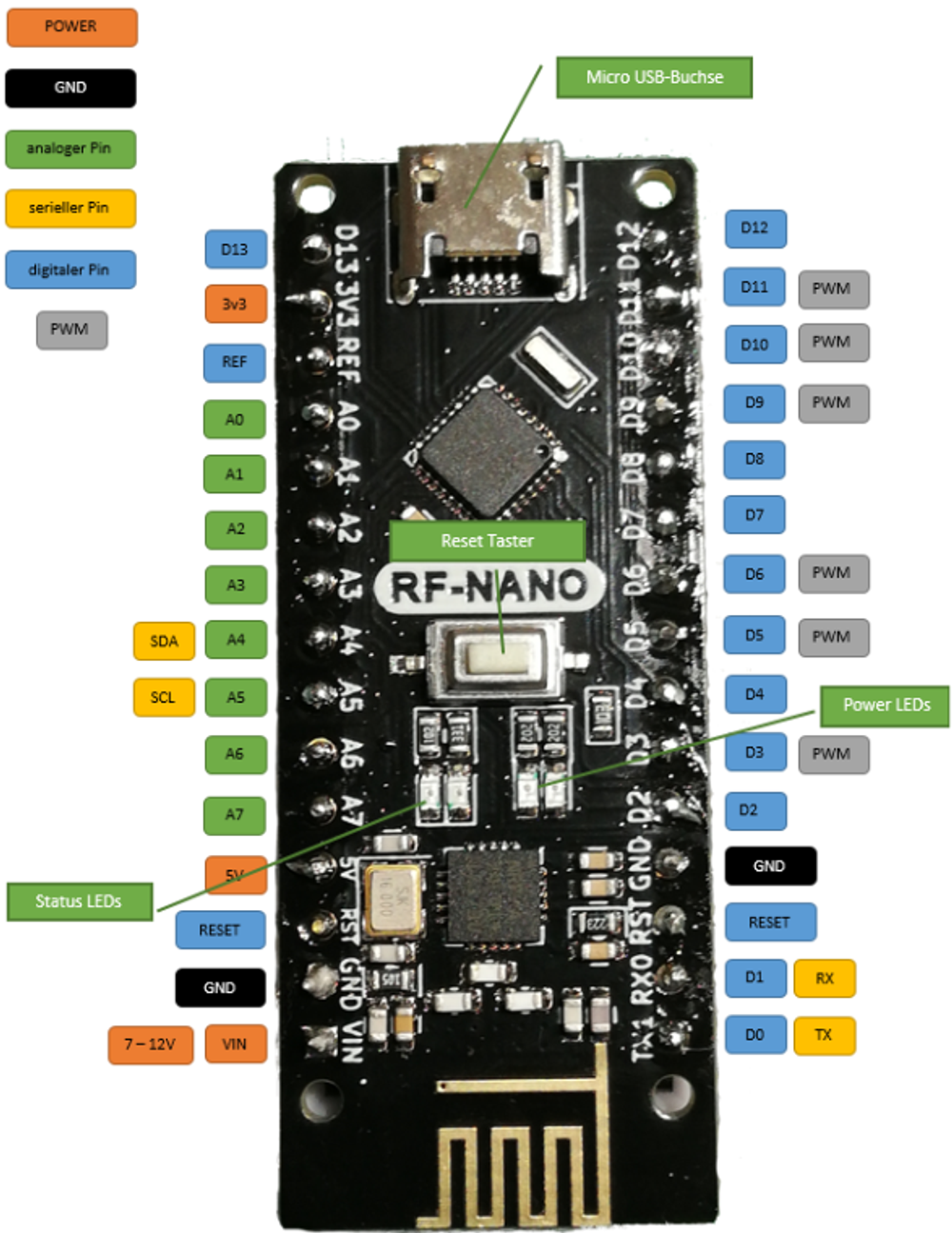

- Контакты общего назначения:
- Всего физических контактов: 36 (15 + 15)
- Контакты ввода-вывода GPIO: 20
- Контакты ввода GPI: 2
- Контакты с ШИМ: 6 с разрядностью 8 бит
- Контакты с АЦП: 8 с разрядностью до 10 бит
- Аппаратные интерфейсы: 1× UART, 1× I²C
