Позволяет расширить количество входов\выходов платы Arduino

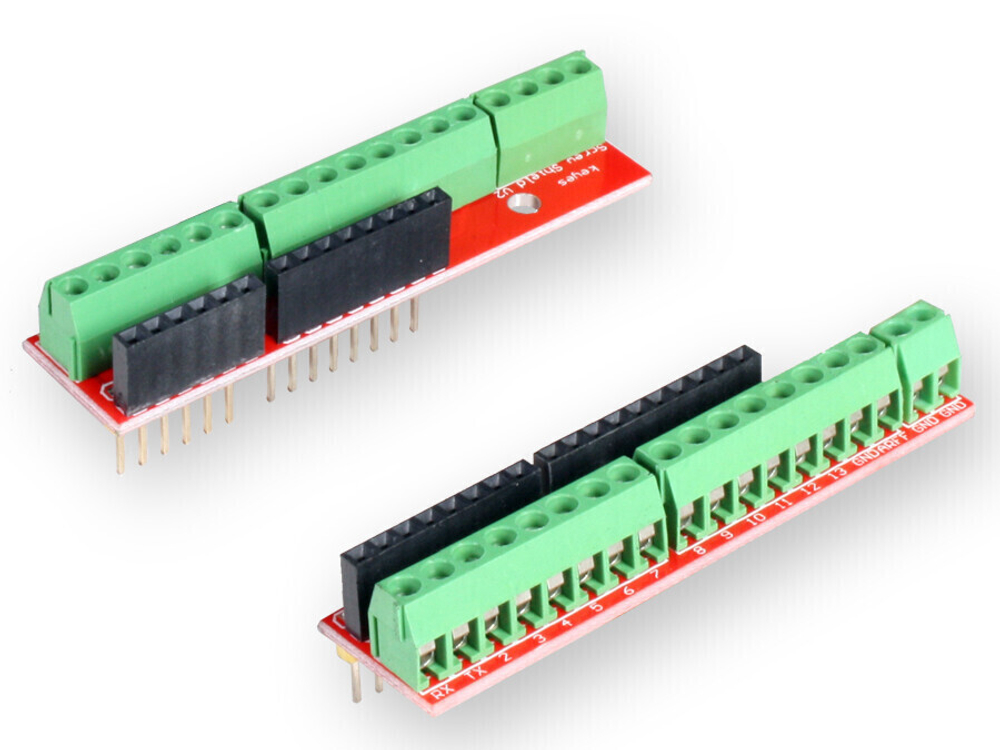

Screw Shield — плата расширения для подключения датчиков и периферийных устройств без всяких разъёмов. Паяльник не нужен — достаточно зачистить провода и закрепить их в клеммной колодке шилда.
Плата совместима с устройствами форм-фактора Arduino, но она шире привычных шилдов на 24 мм из-за винтовых клемм. При этом поверх Screw Shield можно устанавливать другие шилды.
Распиновка
С двух сторон платы установлены винтовые клеммы, которые дублируют все пины управляющей платформы.
Механическая совместимость
Для установки Screw Shield поверх высоких плат расширения вроде Ethernet Shield вам понадобится набор контактных колодок.
Screw Shield подходит на платы формата Arduino Uno R3 и на длинные платформы форм-фактора Arduino Mega.
При установке на управляющие платы с большим USB-разъёмом контакты Screw Shield могут замкнуться через металлический корпус порта. Для решения проблемы достаточно наклеить пару слоёв изоленты поверх коннектора USB.
Комплектация
2× Плата-модуль
Характеристики
- Совместимость: Arduino форм-фактора Uno R3, Mega 2560
- Тип подключения: винтовые колодки
- Цифровые интерфейсы: 20 контактов
- Габариты: 69×40×19 мм
