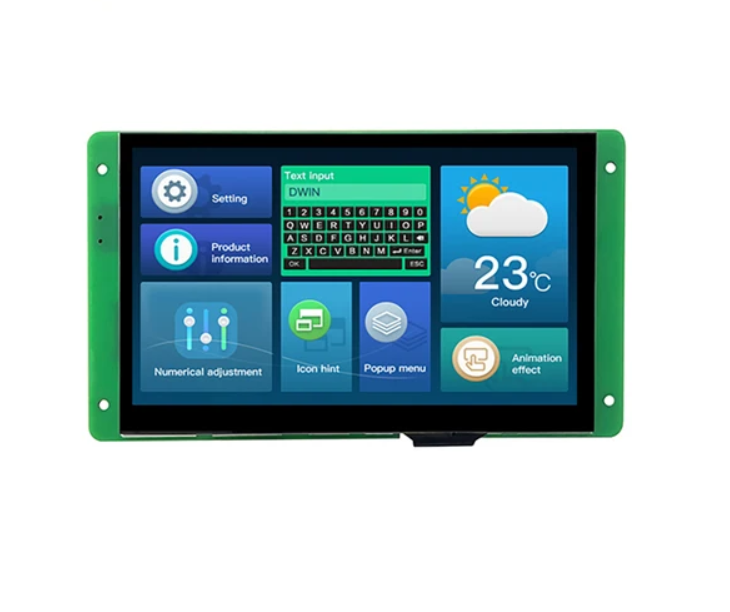

Сенсорный дисплей TFT LCD - DWIN DMG80480C070_04WTC, 800x480 / 7"

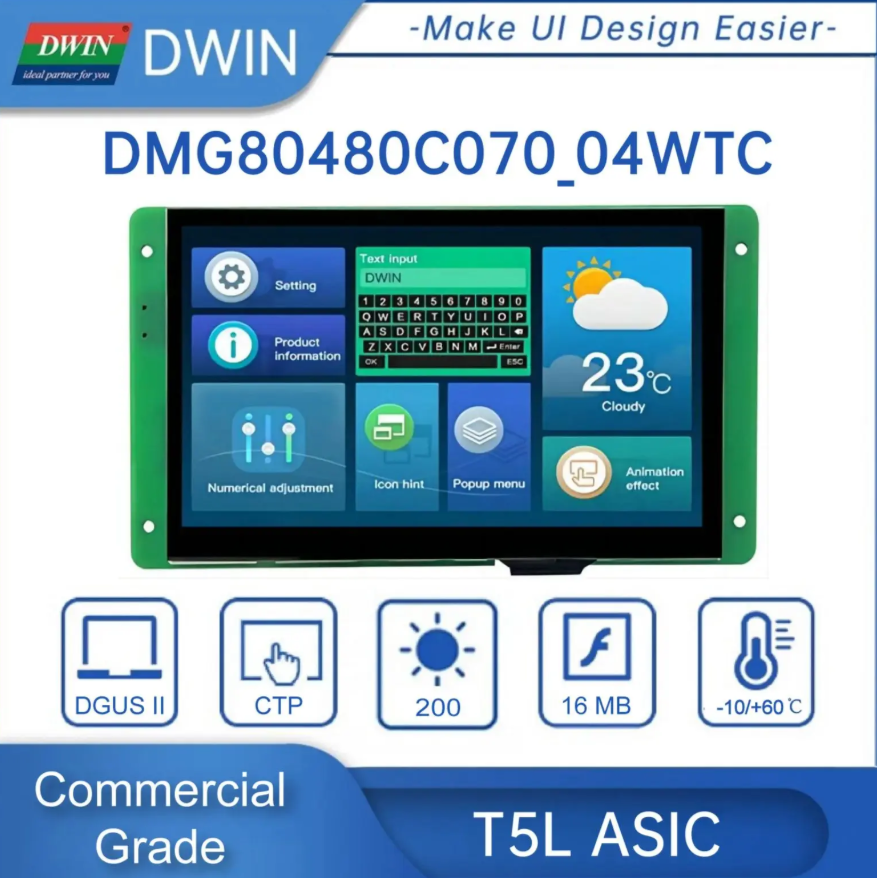

Сенсорный дисплей TFT LCD DWIN DMG80480C070_04WTC (7", 800 × 480)

Общее описание
7‑дюймовый графический дисплей с ёмкостным сенсорным экраном, предназначенный для коммерческих и промышленных HMI‑решений. Оснащён встроенным микропроцессором и поддерживает удобную среду разработки без необходимости глубокого программирования.

Основные характеристики

• Диагональ экрана: $7,0$ дюймов.

• Разрешение: $800\times 480$ пикселей.

• Тип матрицы: TV‑TN‑TFT LCD.

• Сенсор: ёмкостный (конструкция G+G с закалённым стеклом Asahi, твёрдость поверхности — 6H).

• Соотношение сторон: $5:3$.

• Цветовая палитра: $18$ бит RGB666 ($262144$ оттенка).

• Ориентация: альбомная/портретная с поворотом на 0∘/90∘/180∘/270∘.

Параметры изображения

• Активная область: $154,08\text{мм}$ (ширина) × $85,92\text{мм}$ (высота).

• Углы обзора:

  • по горизонтали: 70∘ слева / 70∘ справа;

  • по вертикали: 40∘ сверху / 30∘ снизу.

• Подсветка: светодиодная, срок службы > $20000$ часов (до снижения яркости на $50\%$ при максимальной подсветке).

• Яркость: 200 кд/м2.

• Регулировка яркости: $0$–$100\%$ (с шагом $1\%$).

Электрические параметры

• Рабочее напряжение: $4,5$–$5,5\text{В}$ (рекомендуется $5\text{В}/1\text{А}$).

• Потребляемый ток:

  • при включённой подсветке: до $510\text{мА}$ (VCC​=5 В);

  • при выключенной подсветке: $170\text{мА}$ (VCC​=5 В).

• Номинальная мощность: < $5\text{Вт}$.

Процессор и память

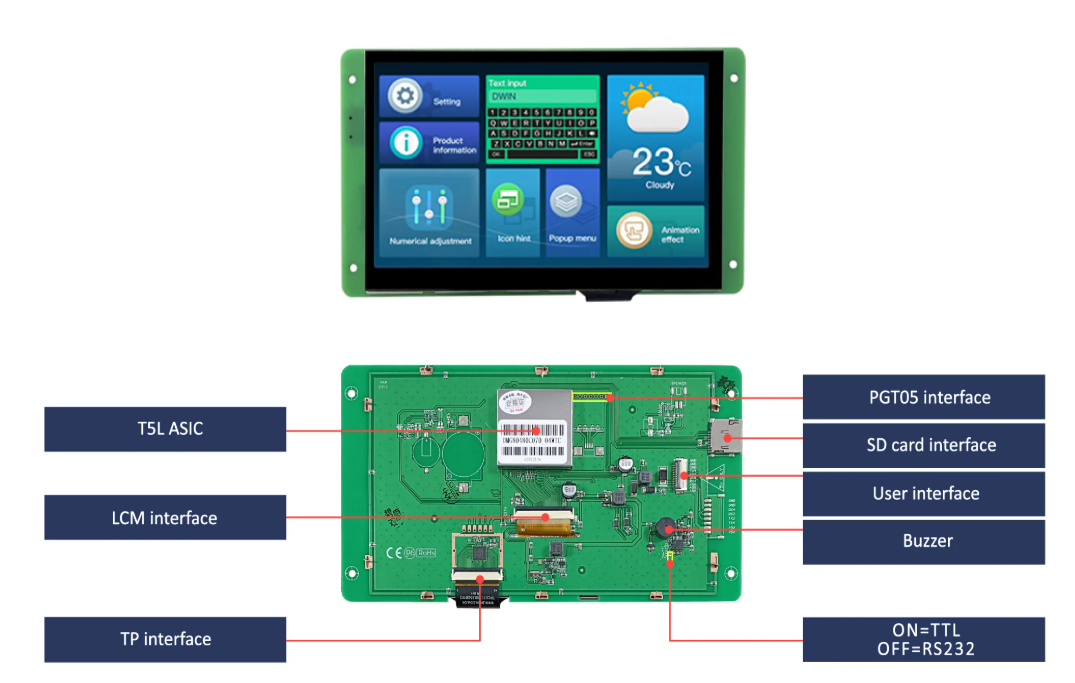

• Микропроцессор: T5L0 ASIC (частота до $250\text{МГц}$).

• ОЗУ: $128\text{КБ}$ (для временных переменных).

• ПЗУ:

  • $16\text{МБ}$ (для шрифтов и изображений);

  • $512\text{КБ}$ (для пользовательской базы данных).

Интерфейсы и коммуникация

• Разъём: FPC $10\times 1,0\text{мм}$.

• Последовательные шины:

  • UART2: TTL/CMOS, RS232, формат N81;

  • UART4: TTL/CMOS, RS232, форматы N81/E81/O81/N82 (настраивается через ОС).

• Скорость передачи: $3150$–$3225600\text{бит/с}$ (по умолчанию — $115200\text{бит/с}$).

• Слот microSD:

  • максимальный объём: $16\text{ГБ}$;

  • файловая система: FAT32;

  • скорость чтения: $4\text{Мбит/с}$.

• Отладочный интерфейс: PGT05 (JTAG для восстановления ядра ОС).

Дополнительные функции

• Встроенная ОС: DWIN TA / DGUS II + DWIN OS C51.

• Среда разработки: DWIN DGUS II (HMI‑редактор + симулятор, версия 7.ХХ+).

• Поддержка загрузки проектов: через microSD‑карту или последовательный порт.

• Звукоизлучатель: тональный зуммер (< $1\text{Вт}$).

• Защита:

  • от электростатического разряда (ESD): уровень 2, ±$4\text{кВ}$;

  • от быстрых переходных процессов (EFT): уровень 2, $1\text{кВ}$, $100\text{кГц}$.

Условия эксплуатации

• Рабочая температура: −20 ∘C – +70 ∘C.

• Температура хранения: −30 ∘C – +80 ∘C.

• Влажность: $10\%$–$90\%$ относительной влажности (типичное значение — $60\%$).

Физические параметры

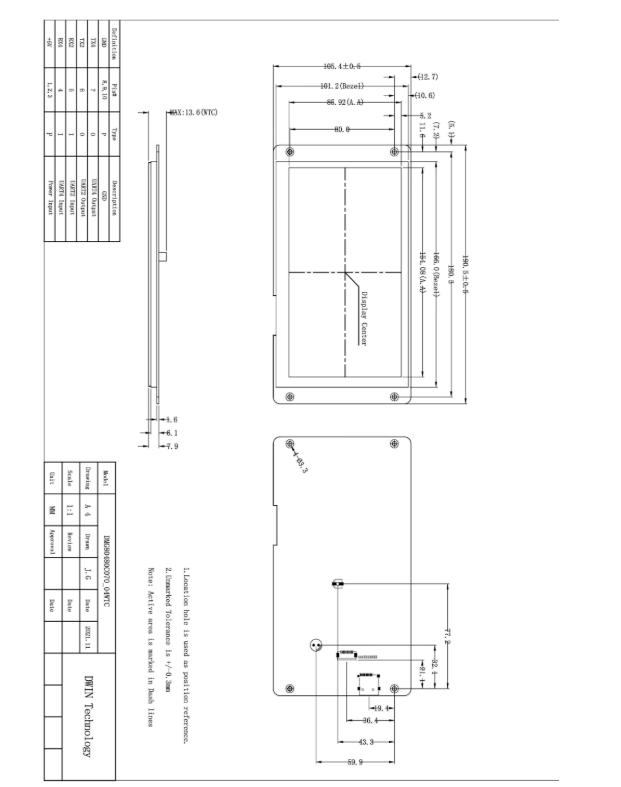

• Размеры: $190,5\text{мм}$ × $105,4\text{мм}$ × $13,6\text{мм}$.

• Вес: $260\text{г}$.
