Чтобы подключить Ethernet Shield W5100 к Arduino (UNO или MEGA), предусмотрены длинные штыревые разъемы, так же поверх W5100 можно установить другие Shields. Для хранения больших файлов на плате установлен разъем micro-SD, для установки micro-SD карт. Плата Arduino взаимодействует как с W5100, так и с SD-картой, используя шину SPI (вывода 10, 11, 12 и 13 (UNO) и 50, 51 и 52 (MEGA), на обеих платах вывод 10 используется для выбора W5100 и вывод 4 для выбора SD-карты, эти вывода нельзя использовать (это надо учесть, при проектировании). Так-как W5100 и SD-карта используют одну шину SPI, одновременно может быть активно только одно устройство. Для подключения к маршрутизатору или компьютеру, установлен стандартный разъем RJ45. Кнопка RESET дублирует кнопку RESET на Arduino, который сбрасывает как W5100, так и плату Arduino.
Технические параметры
► Напряжение питания: 5 В
► Внутренний буфер: 16 кбит
► Скорость подключения: 10 и 100 Мбит/с (RJ45)
► Разъем для карт памяти: micro-SD
► Габариты: 73 мм х 54 мм х 27 мм
► PWR: указывает, что подано питание на плату.
► LINK: указывает наличие сетевого канала и мигает, когда экран передает или принимает данные
► FULLD: указывает, что сетевое соединение полнодуплексное
► 100M: указывает на наличие сетевого соединения 100 Мбит/с
► RX: мигает, когда экран получает данные
► TX: мигает, когда экран отправляет данные
► COLL: мигает, когда обнаруживаются сетевые конфликты
Помимо этих светодиодов, есть два светодиода, расположенные на гнезде RJ45, при подключении кабеля, один светится постоянно, а другой мигает в соответствии с потоком данных.
Принципиальную схема Ethernet Shield W5100 можно посмотреть ниже
Устранение проблемы c W5100

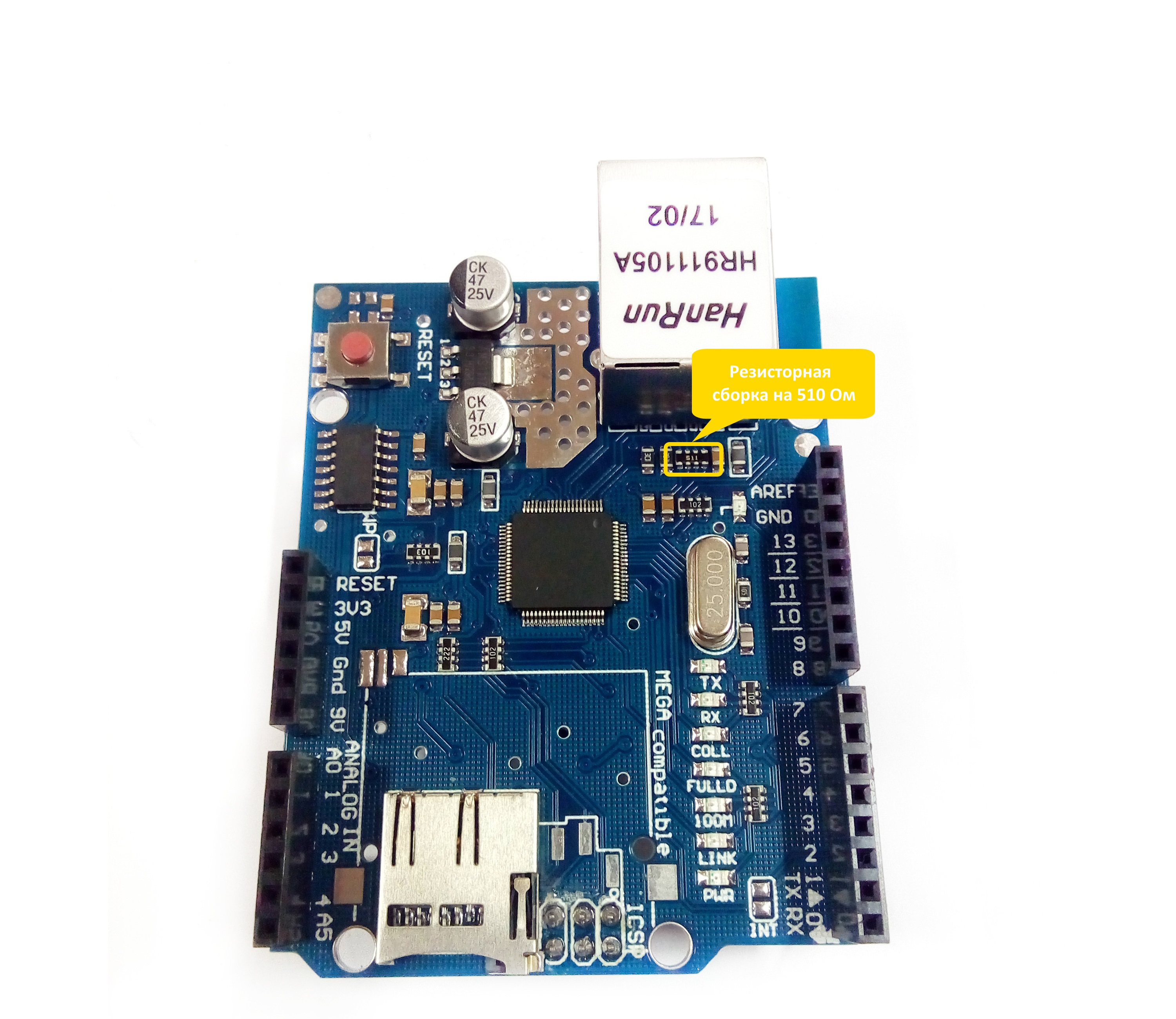

Существует проблема с некоторыми Ethernet Shield на базе W5100. Производитель поставил неправильную сборку их четырех резисторов, вместо 49,9 Ом установил 510 Ом. Из-за этого Shield W5100 нестабильно работает при подключении к роутеру или вовсе не работает c маршрутизатором (свичем). На данный момент, существует два варианта устранения данной проблемы:

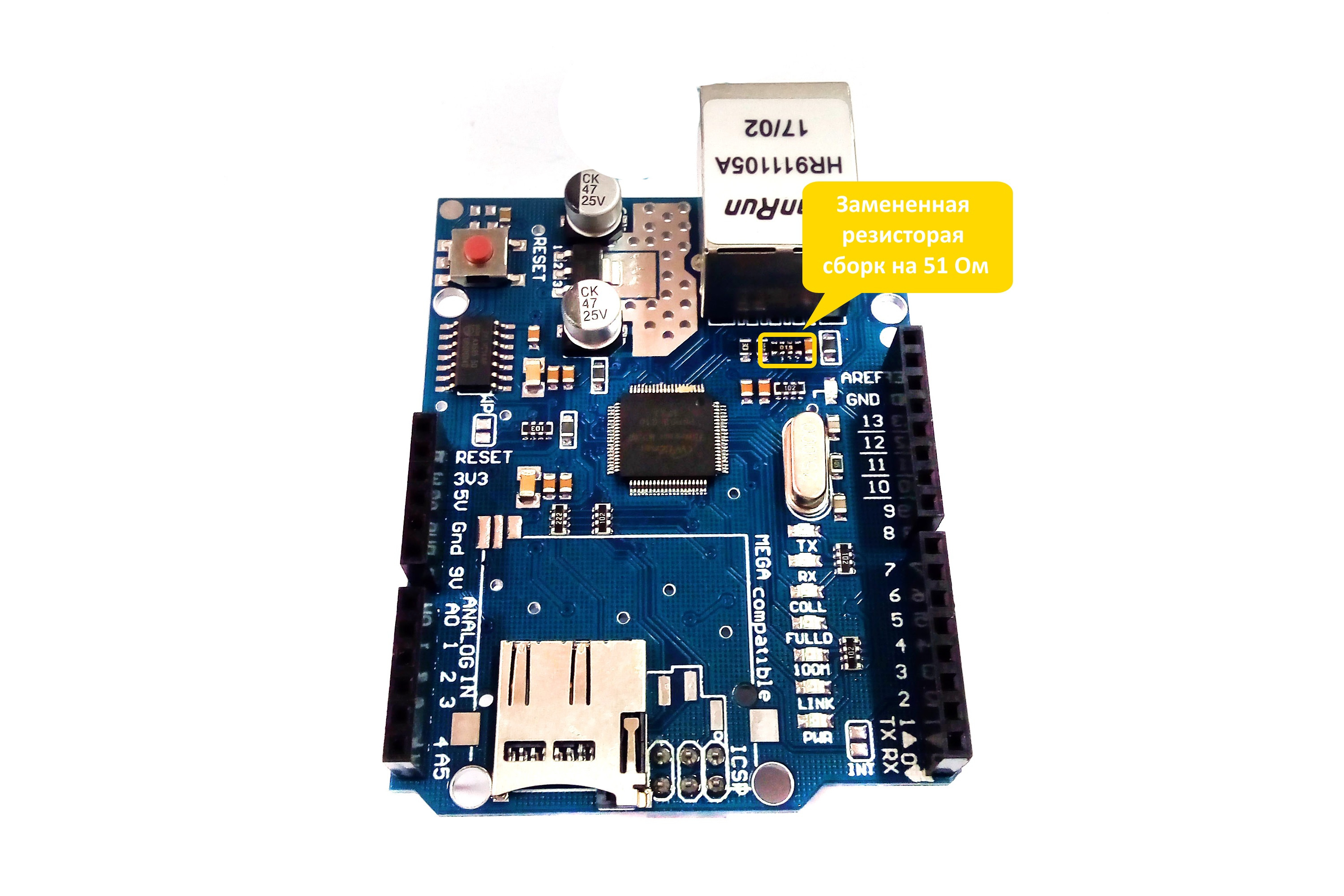

► Первый вариант, просто заменить резисторную сборку на 51 Ом, но если у вас нету опыта в пайке SMD компонентов, лучше воспользоватся вторым способом.
► Второй способ, установить дополнительные резисторы на 100 Ом, между контактами 1 и 2, 3 и 6. Теперь W5100, будет работать более стабильнее.
Подключение W5100 к Arduino
Необходимые детали:
► Arduino UNO R3 x 1 шт.
► Ethernet Shield W5100 x 1 шт.
► Кабель USB 2.0 A-B x 1 шт.
Подключение:
В качестве демонстрации, возьмем стандартный пример со среды разработки IDE Arduino. Для этого нам понадобится internet Shield W5100 и Arduino UNO R3 (устанавливаем Shield поверх Arduino). Как уже поняли библиотеку используем стандартную «Ethernet» дополнительно скачивать и устанавливать не нужно, загружаем скетч показанный ниже или в IDE Arduino заходим примеры «Файл» —> «Примеры» —> «Ethernet» —> «WebServer». Схема подключения показана ниже.
