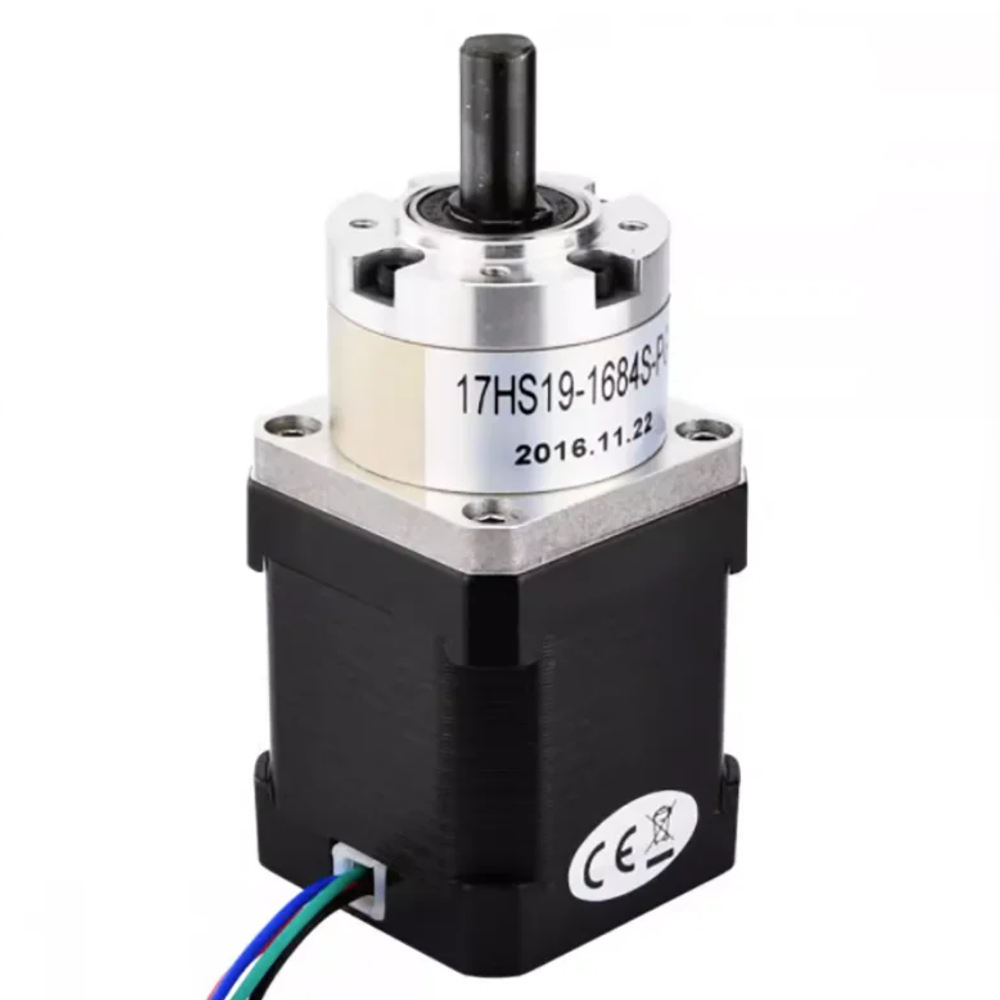

Шаговый двигатель Nema 17 17HS19-1684S-PG5 с планетарным редуктором
Профессиональное решение для точного позиционирования
Шаговый двигатель Nema 17 с интегрированным планетарным редуктором представляет собой высокотехнологичное решение для автоматизации механизмов, требующих точного позиционирования и повышенной мощности.
Области применения
-
3D-принтеры
-
Станки с ЧПУ
-
Автоматизированные системы
-
Промышленное оборудование
-
Роботизированные комплексы

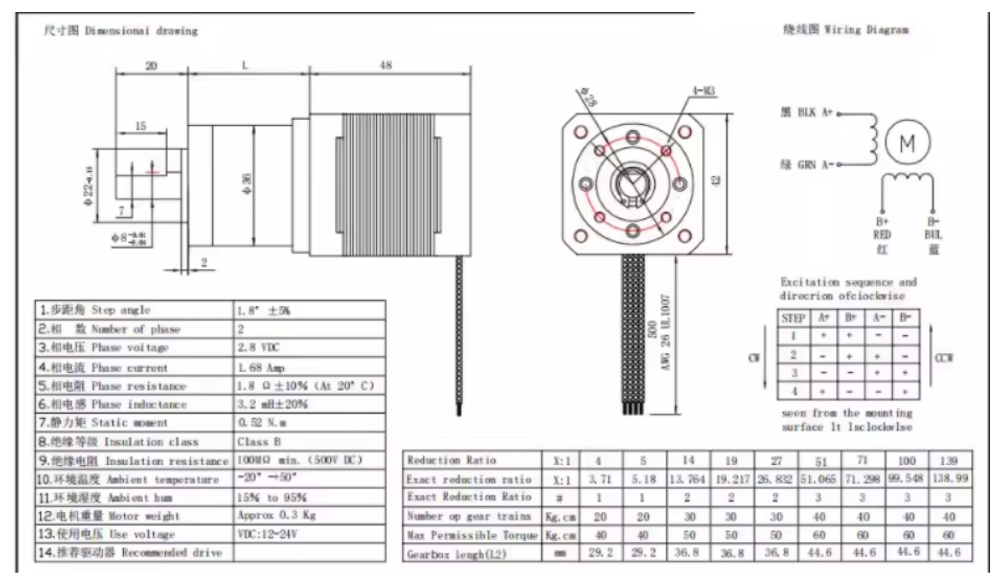

Технические характеристики
Основные параметры:
-
Тип двигателя: гибридный шаговый
-
Размер: Nema 17
-
Угол шага: 1.8°
-
Номинальное напряжение: 12-24V DC
-
Максимальный ток: 1.68A
-
Сопротивление фазы: 1.5 Ом
-
Индуктивность фазы: 2.8 мГн
Редуктор:
-
Тип: планетарный
-
Передаточное число: 5.18:1
-
Выходной вал: 8 мм (шлицевой)
-
Длина выходного вала: 18 мм
Момент и скорость:
-
Крутящий момент удержания: 19.7 кг·см
-
Крутящий момент: 0.9 кг·см
-
Скорость вращения: 23.2-69.5 об/мин
Преимущества модели
-
Высокая точность позиционирования благодаря малому углу шага
-
Повышенный крутящий момент за счет планетарного редуктора
-
Компактные размеры для удобной интеграции
-
Надежная конструкция с защитой от перегрузок
-
Широкий диапазон рабочих температур (-20°C до +50°C)
Конструктивные особенности
-
Металлический корпус повышенной прочности
-
Шариковые подшипники для плавного хода
-
Интегрированный редуктор с высоким КПД
-
Четырехпроводное подключение
-
Выходная мощность до 1.68А
Комплектация
-
Шаговый двигатель с редуктором
-
Выходной вал с шлицевым соединением
-
Подключение с четырьмя проводами
-
Монтажные отверстия стандарта Nema 17
Этот шаговый двигатель станет отличным выбором для проектов, требующих точного позиционирования и повышенной мощности. Благодаря планетарному редуктору и высоким техническим характеристикам, он идеально подходит как для промышленного применения, так и для любительских проектов.
