Шаговый двигатель 17HS3401S Nema17

Шаговый двигатель NEMA17 широко применяется в 3D принтерах, станках ЧПУ и других автоматизированных механизмах для создания вращательного движения, которое можно преобразовать в поступательное. В частности, в конструкциях 3д принтеров шаговые двигатели используются для управления движением по осям и подачи пластика экструдером. Вал ШД 17hs3401 вращается дискретно на заданное количество шагов (200 шагов), каждый из которых является частью полного оборота вала вокруг своей оси. Для передачи крутящего момента вала шагового двигателя используются различные соединительные муфты и шкивы.

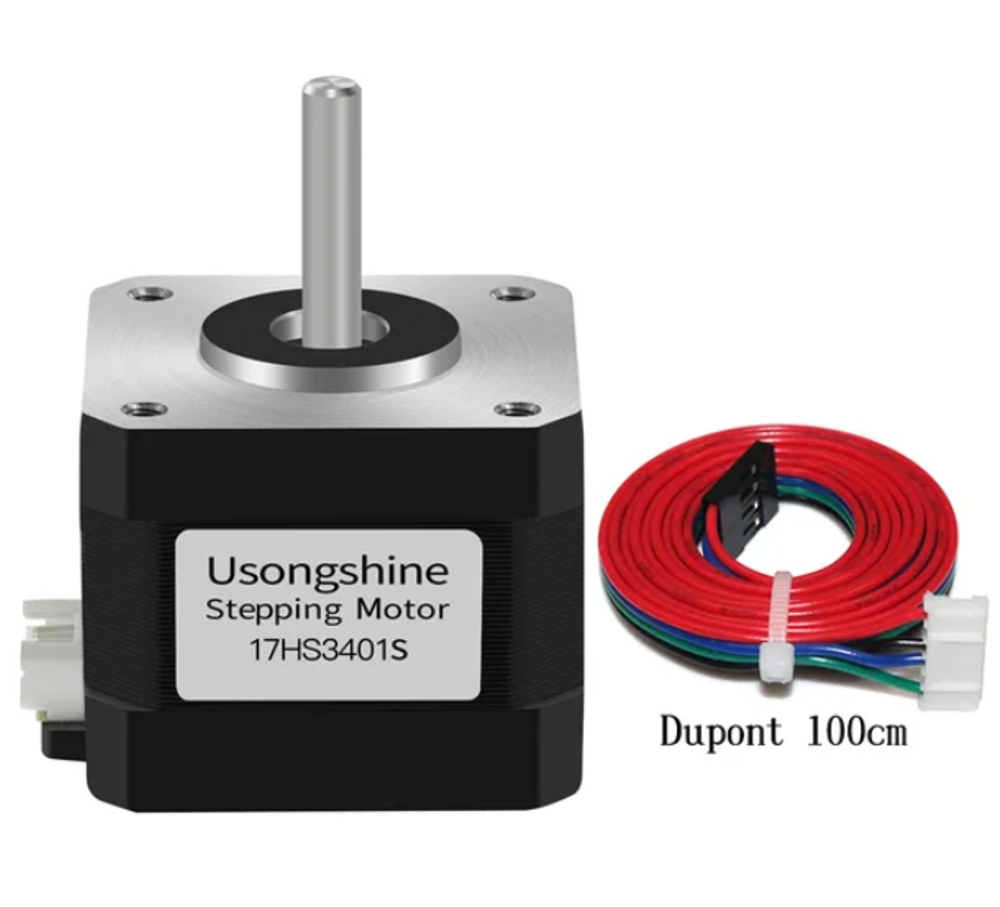

Комплектация: шаговый двигатель 17HS3401S с коннектором, шлейф 4pin 1 метр.

Чертёж

Характеристики:

• Угловой шаг: 1.8°  ±5%
• Число фаз: 2
• Номинальный ток: 1.3 А
• Сопротивление фазы: 2.4 Ом
• Индуктивность фазы: 2.8 мГн
• Момент инерции: 34 г/см2
• Момент удержания: 2.8 кг/см
• Размер: 42 х 42 х 34 мм
• Масса: 223г.
