Описание
Шаговый двигатель NEMA17 широко применяется в 3D принтерах, станках ЧПУ и других автоматизированных механизмах для создания вращательного движения, которое можно преобразовать в поступательное. В частности, в конструкциях 3д принтеров шаговые двигатели используются для управления движением по осям и подачи пластика экструдером. Вал ШД 17hs4401 вращается дискретно на заданное количество шагов (200 шагов), каждый из которых является частью полного оборота вала вокруг своей оси. Для передачи крутящего момента вала шагового двигателя используются различные соединительные муфты и шкивы.

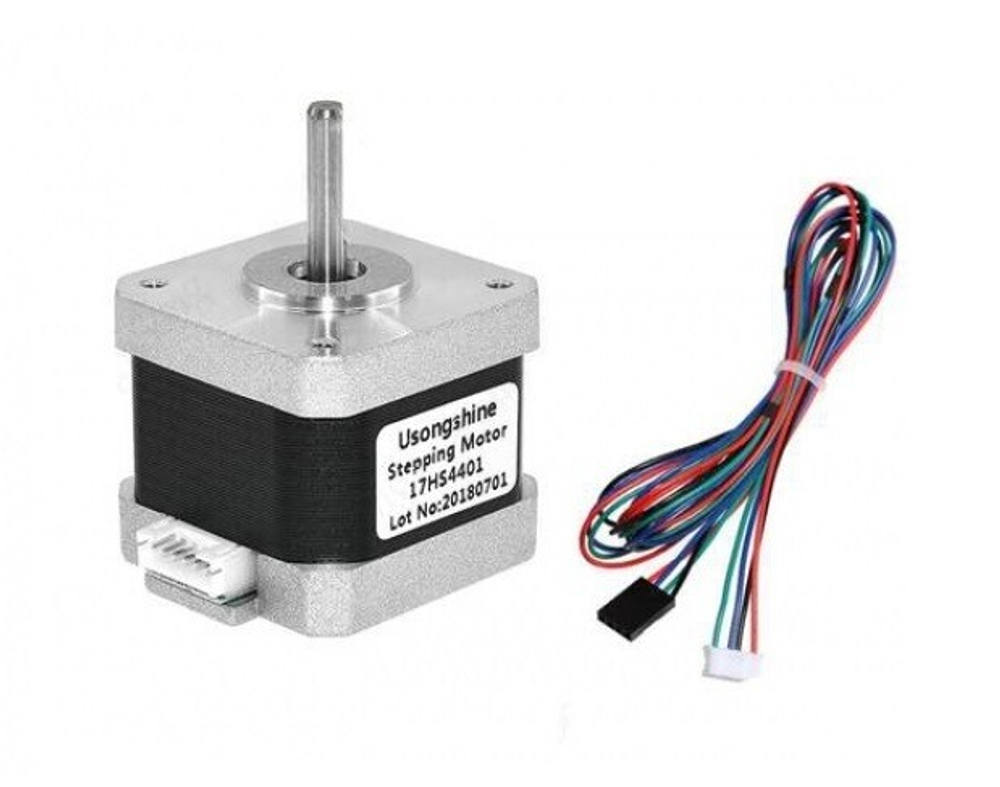

Комплектация: шаговый двигатель 17HS4401S с коннектором, шлейф 4pin 0.15-1 метр.
Чертёж
Характеристики
Бренд | Usongshine |
Максимальный ток | 1.5 A |
Размер | 42*42*38 мм (фланец 22 мм) |
Вал | 5*21.5 мм (D-срез, лыска) |
Угол шага | 1.8° ± 5% (200 шагов на оборот) |
Количество фаз | 2 шт. |
Класс изоляции | B, 130 C° |
Инерция ротора | - |
Вес | 250 г |
Номинальное напряжение | 12-24 V DC |
Номинальный ток | 1.1A |
Сопротивление на фазу | 2.4 Ом ± 5% |
Индуктивность на фазу | 3.7 мГн ± 10% |
Момент удержания | 4.3 кг*см (42 Н*см) |
Момент фиксации | 0.2 кг*см (1.5 Н*см) |
Тип шагового двигателя | 42BYGH38P150 |
Планетарный редуктор | нет |
Драйвер ШД | нет |
Электромагнитный тормоз | нет |
Выход | 4-х соединительная линия |
Цвет | Серебристый, чёрный |
Сертификация | ISO |
