Описание

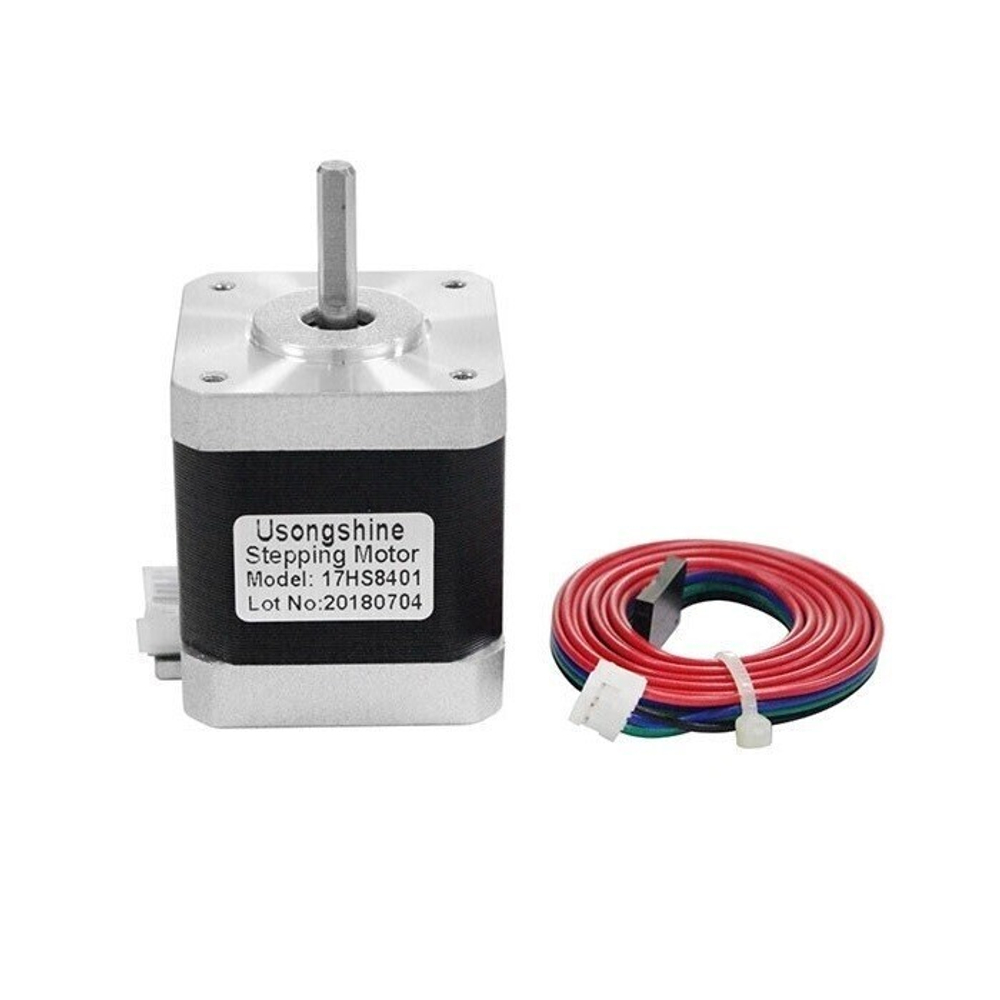

Шаговый двигатель NEMA17 широко применяется в 3D принтерах, станках ЧПУ и других автоматизированных механизмах для создания вращательного движения, которое можно преобразовать в поступательное. В частности, в конструкциях 3д принтеров шаговые двигатели используются для управления движением по осям и подачи пластика экструдером. Вал ШД 17hs8401 вращается дискретно на заданное количество шагов (200 шагов), каждый из которых является частью полного оборота вала вокруг своей оси. Для передачи крутящего момента вала шагового двигателя используются различные соединительные муфты и шкивы. Комплектация: шаговый двигатель 17HS8401S с коннектором, шлейф 4pin 1 метр.ЧертёжХарактеристикиБрендUsongshineМаксимальный ток1.7 AРазмер42*42*48 мм (фланец 22 мм)Вал5*20 мм (D-срез, лыска)Угол шага1.8° ± 5% (200 шагов на оборот)Количество фаз2 шт.Сопротивление изоляции100 МОм min (500 V DC)Класс изоляцииB, 130 C°Рабочая температура-20 C° до +50 C°Инерция ротора87.3 г*см²Вес312 гНоминальное напряжение12-24 V DCНоминальный ток1.3 AСопротивление на фазу2 Ом ± 5%Индуктивность на фазу4.9 мГн ± 10%Момент удержания4.9 кг*см (48 Н*см)Момент фиксации0.3 кг*см (2 Н*см)Тип шагового двигателя42BYGH48P170Планетарный редукторнетДрайвер ШДнетЭлектромагнитный тормознетВыход4-х соединительная линияЦветСеребристый, чёрныйТипГибридныйСертификацияISO
